벤츠 E 클래스 W212 안드로이드 올인원 후방 카메라 DIY

인천 수입차 내비게이션 준브로 입니다.

​

벤츠E클래스 W212 모델을 핫하게 달구고 있는

안드로이드 올인원.

국내 사이트에서 구매하는 분들도 계시고

직접 해외 즉구하는 분들도 계십니다.

유튜브나 인터넷을 이용해서 자가 설치하는 분들도 많이 계십니다.

​

이번에는 안드로이드 올인원 DIY를 하시다가

후방카메라가 안 나와서 멀리 인천 서구에서

방문해주신 E 클래스.

​

인천 서구면 좀 멉니다.ㅎ

차라리 김포가 가까울 수도 있고

서울이 가까울 수도 있는

인천이지만 타 지역이 더 가까운 인천 서구.

​

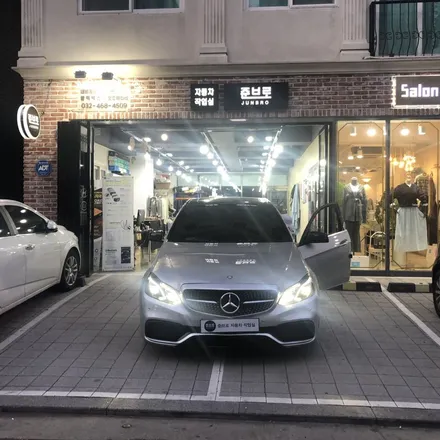

인천 서구에서 벤츠 안드로이드 올인원

후방 카메라 때문에 방문해 주셨네요.

​

​

요즘은 직접 DIY 하시는 분들이 많아졌습니다.

인터넷에도 정보가 많이 올라오고 유튜브만 봐도

정보가 넘쳐나도록 많습니다.

물론 가끔 막혀서 이렇게 방문해 주는 분들도 계십니다.

​

E 클래스 손님께서 먼저 전화를 주셔서

여기까지 오기는 머니까 전화상으로 후방카메라 개조 방법을

설명해 드렸습니다.

제가 판매한 게 아니지만 즉구해서 직접 DIY를 하신다는데

몰라요!! 할 수는 없는일 이니까요.ㅎㅎ

​

차주분께서는 이미 동호회나 이미 기존 장착자들과

정보를 공유해서 설치한 상황이었고

후방카메라도 제가 설명드린 대로 설치해보았다고 하셨으나

작동이 안 되는 상황.

​

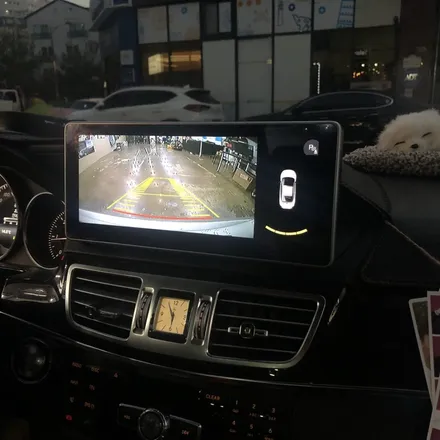

멀지만 그래도 후방카메라는 필수이기에

방문해 주셨어요.

​

​

다른 건 다 되는데 가장 중요한 후방카메라만

안되는 상황.

그냥 이대로 쓰기에는 그냥 넘어가기에는

너무 큰 부분입니다.

​

왜 후방카메라가 안 나오는지 모니터를 탈거하면서

예상해 봅니다.

​

벤츠 E 클래스 W212는 차량의 경우

국내 PDI 업체에서 설치한 내비게이션(지니) 가 있으면

후방카메라 개조 작업을 해야 합니다.

직접 배선을 연결해도 되고

RCA 잭으로 개조해서 연결해도 됩니다.

​

후방카메라 배선 작업이 잘못되었거나

후진 전원을 잘못 연결했거나 둘 중 하나로 생각해보고 작업 진행.

​

​

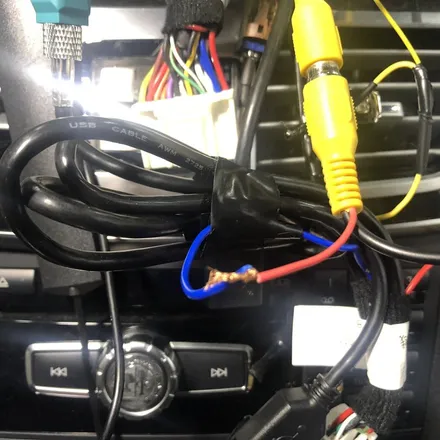

아마도 RCA가 없어서 직접 잘라서 연결한 것 같네요.

벤츠 후방카메라 배선은 4가닥

하지만 우리는 3가닥만 필요합니다.

녹색선은 과감하게 버려 줍니다.

​

빨간색은 전원이요

노란색은 영상이요

회색은 접지입니다.

​

안드로이드 카메라 배선에 직접 연결해도 되고

만들어서 연결해도 됩니다.

안드로이드에 직접 연결하는 경우

영상과 접지를 연결해준 후 전원은 카메라 배선이 아닌

다른 곳에 연결하면 됩니다.

​

​

​

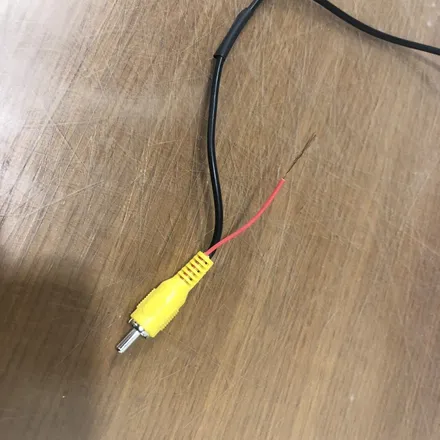

준브로는 RCA로 개조해서 만들어 줍니다.

간혹 원복을 원하거나

안드로이드 올인원을 탈거해서 중고로 판매하는

경우도 있기 때문에 간단한 탈거를 위해서 이렇게

RCA 잭으로 개조해서 연결해 줍니다.

​

직접 DIY 하시는 분들은 굳이 이렇게 하지 않아도 됩니다.

​

​

후방 카메라 배선은 색상에 맞추어 연결해줍니다.

못 미더우면 배선 테스트를 거친 후 연결해주어도 됩니다.

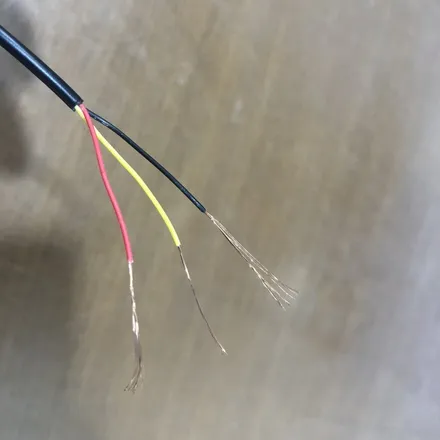

다행히도 벤츠 후방카메라 배선 색상과

준브로에서 사용하는 RCA 선의 색상이 일치합니다.

아마 모든 작업장에서 사용하는 RCA 선이 아닐까 합니다.

​

빨강은 전원이요

노랑은 영상

검은색은 접지와 연결해주면 됩니다.

​

​

안드로이드 올인원에는 RCA 잭이 2가지 있습니다.

하나는 R-CAM이고

하나는 AV-OUT일겁니다.

아니면 DVR로 표시되어 있기도 합니다.

제조사마다 다르지만 다른 건 다 무시하고

R-CAM에 연결해 주면 됩니다.

후방 전원은 REAR OUT에 연결해 줍니다.

아니면 REAR+라고 쓰여있을 수 있습니다.

​

생각보다 간단한 작업이었지만 예상외로 시간이

많이 걸렸습니다.

차주분께서 직접 DIY를 하시면서

안드로이드 올인원의 R-CAM RCA 배선을 잘라버렸습니다.

내가 이걸 왜? 잘랐지? 하시면서 기억도 못 하셨다는 ㅠㅠ

후방카메라와 개조해서 연결한 선은 DVR선 이었다는 ㅠㅠ

나중에는 말아놓은 모든 배선을 다시 정리해서

잘라놓은 R-CAM 선을 찾았어요. ㅎ

​

​

​

​

GPS는 순정 GPS와 연결하셨다는데

수신율이 떨어져서 재 작업해드렸습니다.

GPS가 빵빵 터져야 내비게이션 사용도 시원시원하죠.^^

​

막상 하려면 어렵고 깜깜해지는 DIY.

천천히 하나씩 작업하시다 보면

멋진 DIY를 하실 수 있을 겁니다.

​

​
