안녕하세요 라인튜닝입니다.

​

페리모델 더뉴그랜저가 나왔지만 중고차 시장에선 아직도 그랜저ig의 강세가 여전합니다.

​

중고차 구매이후 어라운드뷰 기능의 아쉬움으로 예약을 잡아주셨구요

​

시공시간은 4시간정도 소용되었습니다.

​

​

​

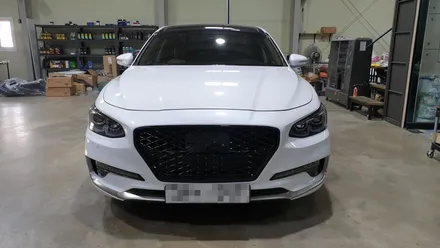

스포츠그릴을 장착한 그랜저ig 차량이 입고되었습니다.

​

순정 그릴이 아닌 사제그릴로 교체해둔 차량은 시공비용에서 그릴가격이 빠지기에

​

미리 알려주시면 더욱 정확한 견적을 드릴 수 있습니다.

​

​

​

​

​

​

시공을 위하여 준비된 4개의 카메라 부품과

​

모듈 스위치 배선등이 필요합니다.

​

​

​

​

브라운과 베이지의 투톤

​

잘어울리는 실내색상이네요 ㅎ

​

​

​

​

우측 맨오른쪽 어라운드뷰 스위치 기능이 빠져 있습니다.

​

​

​

​

사제 스포츠그릴로 교체해둔 차량이라 그릴 교체하지 않고

​

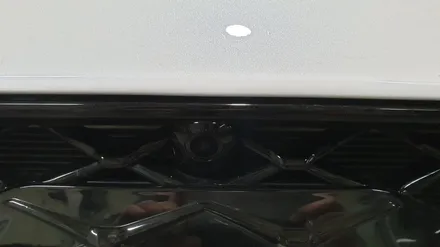

기존에 달린 카메라 더미자리에 순정 전방카메라를 장착합니다.

​

​

​

​

​

​

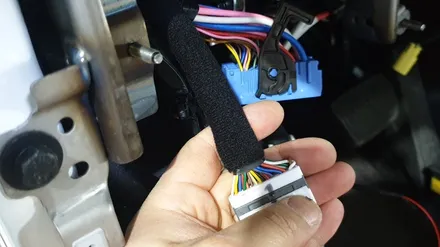

전범퍼와 체결되는 차체쪽 커넥터 하우징에 동축케이블 스트레이트잭을 삽입하고

​

배선라인을 활성화 시켜줍니다.

​

​

​

​

​

다시 직물 테잎으로 깔끔하게 마감하여 정리하구요

​

​

​

​

​

범퍼쪽 배선은 순정제품을 구매하여 일대일 교체하여 장착합니다.

​

​

​

​

​

이렇게 범퍼와 차체쪽 커넥터는 추가 커넥터없이 깔끔하게 기존라인으로 마무리하여 시공됩니다.

​

​

​

​

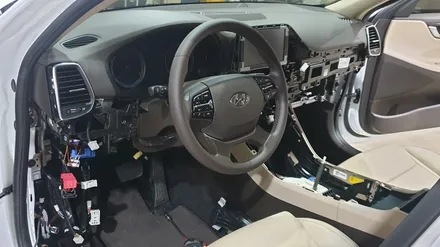

실내의 많은 부분을 탈거하여 어라운드뷰 시공이 진행됩니다.

​

​

​

​

​

배선작업 후 언제나 순정 느낌 그대로 다시 마감하여 정리해줍니다.

​

​

​

​

​

도어트림 내부에도 사이드카메라 영상신호 배선작업이 필요하구요

​

​

​

​

​

작업한 흔적없이 마무리됩니다.

​

​

​

​

​

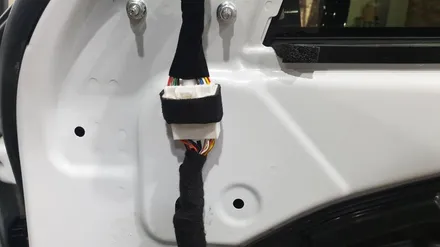

차체쪽과 도어가 연결되는 커넥터 하우징 공란에 스트레이잭을 삽입하여

​

영상신호를 연결시켜주고요

​

모두 순정화하여 시공해드리고 있습니다.

​

순정이 아닌곳을 더욱 찾기가 힘들죠 ㅎ

​

​

​

​

​

​

​

기존 후방카메라는 사용하지 못하고

​

어라운드뷰용 전용 화각이 190도인 카메라로 교체장착합니다.

​

물론 케이블도 동축으로 바뀌기에 추가 배선라인을 다시 깔아주어야 합니다.

​

​

​

​

​

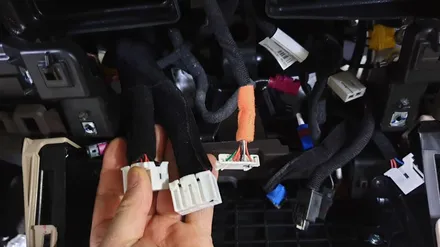

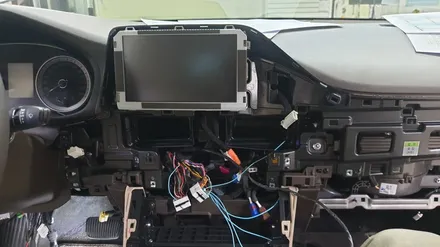

이제 네비 본체 뒷쪽에서 핵심 배선작업을 진행하구요

​

​

​

​

이렇게 깔끔하게 마감하여 최종 배선작업을 마무리합니다.

​

​

​

​

​

이제 콘솔 스위치만 교체하면 되네요 ㅎ

​

하나의 공란을 채워줍니다.

​

​

​

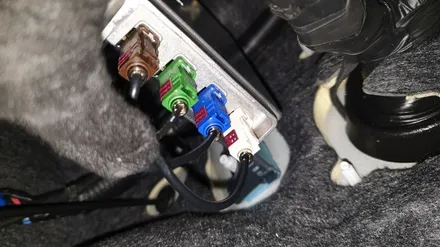

어라운드뷰 모듈에 체결된 4개의 파크라커넥터들이 보입니다,

​

흰색이 전방카메라

​

청색이 후방카메라

​

초록색이 좌측 사이드카메라

​

갈색이 우측 사이드카메라

​

커넥터입니다.

​

​

​

​

​

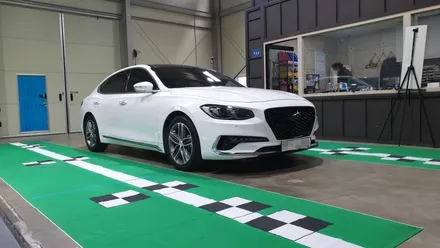

모든 시공이 완료되면 보정판을 깔고 라인맞추기 공정이 진행되구요

​

​

​

​

​

이렇게 최초 보정전 왜곡된 라인을 정상적으로 잡아줍니다.

​

​

​

​

​

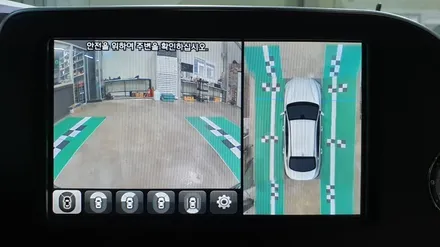

어라운드뷰 보정작업이 완료되었습니다.

​

​

​

​

​

교체된 스위치에 작동 인디게이터 표시등이 정상적으로 돌아왔습니다.

​

최초 보정전에는 무한으로 깜박이게 됩니다.

​

​

​

​

​

그랜저IG 순정어라운드뷰, 서라운드뷰 시공 마무리 완료!!!

​

​

​

이상 라인튜닝이였습니다.

​

작업에 대해 궁금하신점은 차종 불문 언제든지 문의주세요

​

감사합니다...

​

​

​

​

​
