음..그럼 오늘 포스팅은요?

​

예전에는 완전 신기술이었는데

이제 완전 보편화되었죠.

쉽게 설명드리면

앞뒤좌우 4개의 카메라 영상을

모니터링 화면에 뿌려주는 거죠!

​

영상 전송방식은 와이어(구리선)

전송방식과 동축케이블(파크라)

방식이 있죠.

​

그랜져IG는 동축케이블 방식이기에

좀 더 깨끗한 영상을

보실 수 있습니다~!

​

​

순정 어라운드뷰 시공을 위해

입고된 그랜져IG!

​

어라운드뷰나 서라운드뷰나

불리는 이름만 다르지 같은

시스템을 지칭하죠!

​

​

시공전 전면그릴에 전방카메라가

없는 모습!

​

​

사이드 미러에도 카메라가

없죠!

​

​

후방카메라는 어라운드뷰

전용 카메라로 변경되어야

합니다.

​

좀 더 넓은 화각을 갖죠!

​

음..

ㅋㅋㅋㅋㅋㅋ

​

​

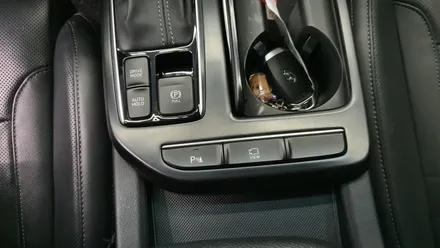

콘솔 스위치도 서라운드뷰

전용 스위치로 교환 되어야함!

생긴건 같은데 스위치에

LED가 추가되죠!

​

​

부품은 모두 준비 되었어요.

모두 모비스 순정 부품!

사이드미러는 통째로 바뀝니다.

​

그럼 시공 갈까요~!!!

​

​

범퍼부터 내려 주어요.

전면 그릴을 어뷰 전용

그릴로 교환해 주어야 하죠!

​

​

그랜져는 그릴 탈거가 상당히

쉬운차종!

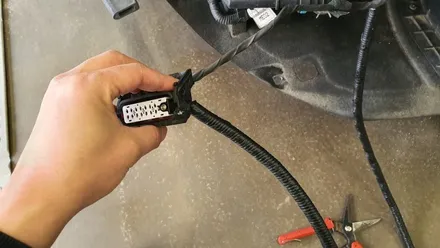

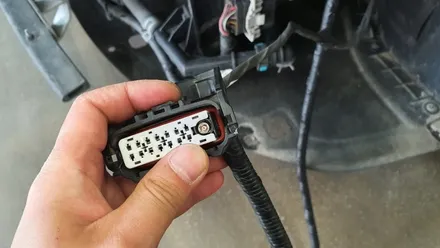

그릴교환과 동시에 배선작업도

진행됩니다.

​

​

모든 배선은 순정 핀과

커넥터 사용되며 순정과

차이가 업죠!!

차이라 하면 순정보다 더

꼼꼼하게 배선됨

​

순정에는 없는 플렉시블 주름관

작업과 내열 테이프 작업까지

더 꼼꼼히 작업되죠.

​

​

위 사진상에 위쪽 먼지가 쌓인

배선은 순정배선!!

아래쪽 배선은 저의가

시공한 플렉시블 배선!!

차이가 느껴지죠.

야매 막배선은 T샵에서는

보실 수 없습니다.

ㅎㅎ

​

​

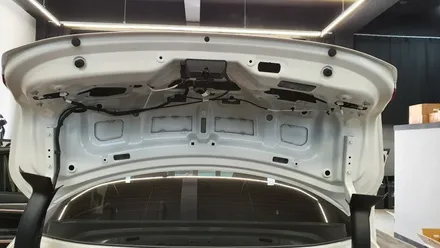

후방 카메라 교체를 위해 트렁크

트림 탈거!

@.@

​

​

위쪽이 기존 후방카메라

아래쪽이 변경될 어라운드뷰

전용 후방카메라!

​

좀 더 강한걸로 넣어 드려야 합니다.

​

가격과 사이즈가 남 다르죠.

??

​

​

​

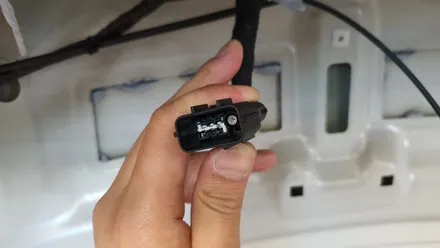

후방배선작업 역시 순정 커넥터로

순정과 동일하게 시공됩니다.

음..문제 생길건 1도 없죠.

​

​

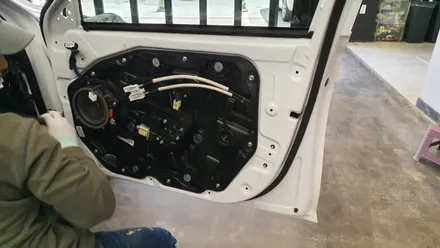

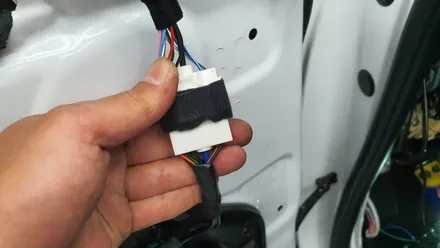

이제 사이드 도어트림 배선작업!

​

사이드미러야 순정으로 통으로 교체되니

배선작업만 깔끔하게 진행해

주면 됩니다.

물론 사이드쪽도 순정과 동일하게

진행되죠!

​

​

마지막은 콘솔 스위치 교체!!

LED가 포함된 서라운드뷰

전용 스위치로 교체!!

​

하드웨어 시공은 마무리 되었으니

이제 영상보정만 하면 되죠.

​

​

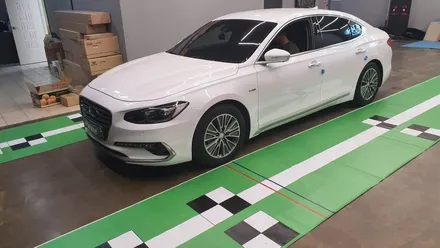

영상보정 진행중!!

보정판부터 깔아 주어야 합니다.

​

​

전후좌우 모든 카메라

영상이 보정 되죠.

​

​

이 맨트 나오면 어라운드뷰 작업은

끝이죠!!

아 개조아..

ㅋㅋㅋㅋ

​

​

카메라 보정전 영상!

음..상당히 삐뚤빼뚤..

못 봐주는 영상!!

​

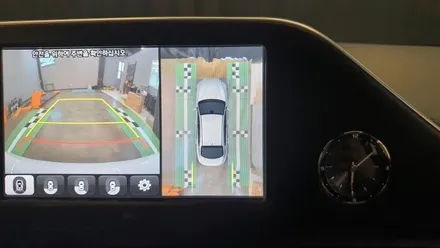

카메라 보정후!!

이제 라인이 똑바르게

맞아 떨어집니다.

​

​

순정 시공이기에 어라운드뷰

가이드라인 설정도 가능하죠.

역시 튜닝은 순정.

ㅋㅋㅋ

​

​

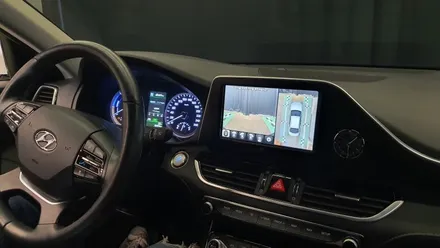

이제 주차는 껌이 됩니다.

360도 전방위 모니터링이

가능하니 좁은 곳도 충분히

주차 가능하죠.

​

​

굳굳굳!

​

그럼 동영상으로 확인해 볼까요?

​

역시 360도 전방위 깔끔하게

나오네요.

​

이로써

​

그랜져IG 순정

어라운드뷰

서라운드뷰

​

완벽시공 완료!

​

FINE~!

​

T샵에서 작업 후

보증서 발행해 드려요!​

​

​그럼 A/S 걱정 마시구요.

​
