파인뷰 LX5000 장착기 / 동탄 방교동

안녕하세요

눈발 날리고..

바람도 불며 무지무지 추운날입니다

감기,코로나 조심하세요~

​

블랙박스 사용기하기 위해서 차량에 장착을 해야합니다

다이 좀 하신 분들은 대충 장착 하실줄 아실텐데요..

차알못이신 분들은 감도 없으실 겁니다

사진으로 장착하는 모습을 백프로 보여드릴수 없으나

이런식으로 한다정도..로 보시면 될거 같습니다

파인뷰 LX5000을 장착해 보겠습니다~

​

장착에 필요한 본체와 케이블입니다

​

본체와 고정브라켓을 장착합니다

​

렌즈의 보호비닐은 꼭 제거해야 합니다

녹화 화질에 영향을 미칠수 있죠

사소한 부분이 결정적 실수가 될수 있습니다

​

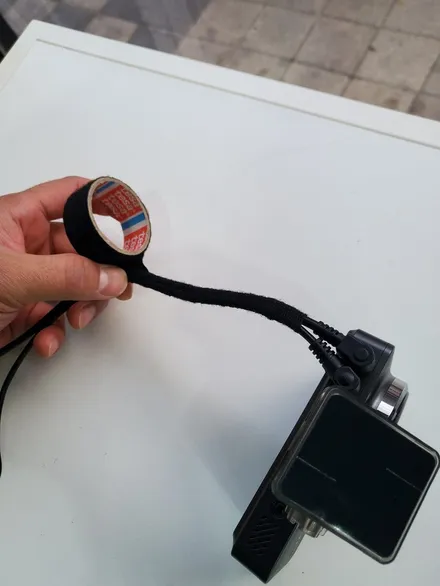

전원케이블과 후방배선을 본체에 꽂고 흡음 테이프로 촘촘히 감싸줍니다

흡음테이프가 있고 없고는 확실히 틀립니다

되도록 꼭 하시길~

​

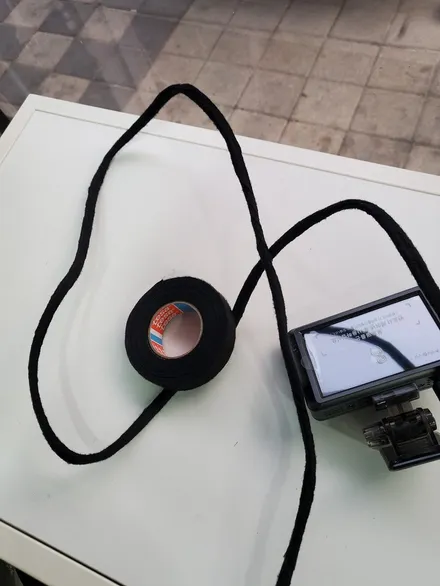

흡음테이프 감은 모습

두개의 배선이 하나가 되었네요

​

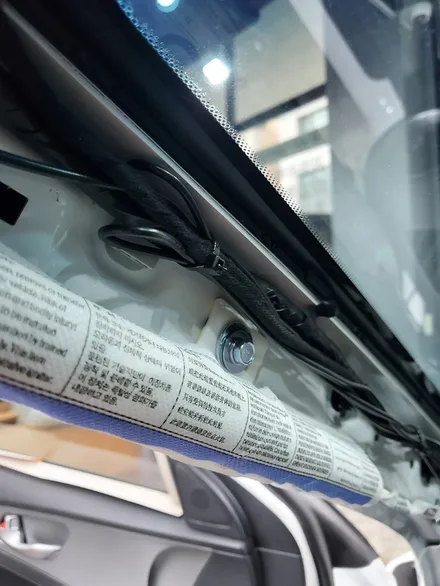

본체가 붙여질 공간을 스캔 후 배선을 천장 라인으로

넘어주고 A필러까지 이동합니다

A필러로 갈 배선도 기존 배선과 타이를 이용해

고정시켜 줍니다

​

후방배선은 운전석과 2열 루프라인으로 넘겨주며

뒷유리로 넘져주면 후방은 완료입니다

내장제 틈으로 배선을 넣어주면 됩니다

​

후방카메라 장착 모습

​

전원선이 지나가고 퓨즈박스가 있는 공간입니다

탈거해줍니다

​

탈거하면 이런모습입니다

​

전원배선 중 접지는 차체 부분에 해주시면 됩니다

​

B+와 ACC는 퓨즈 배선도를 참조하여 설치합니다

차종에 따라 퓨즈가 다르니 차종에 맞게 설치합니다

​

장착이 완료되면 남은 배선은 흡음테이프로 마감하면 됩니다

​

블랙박스 장착하면 완료된 모습입니다

파인뷰LX5000 액정 화질도 좋네요

다음 사용기에는 파인뷰 LX5000이 어떤부분이 바뀌었고

어떤 기능이 있는지 알려드리겠습니다

이상 LX5000 장착기였습니다~~

​

​
