2채널 블랙박스 파인뷰LXQ1000 장착기 / 동탄 방교동

안녕하세요

파인뷰 LXQ1000 블랙박스를 신형카니발에 장착해 보겠습니다

전후방 QHD화질의 블랙박스로 삼성 정품 메모리 카드를 사용하는 제품입니다

저의 애마 카니발에 QHD블박을 달아주겠습니다~

​

장착할 블랙박스입니다

​

먼저 블랙박스 배선에 흡음테잎을 감아줍니다

운행중 잡소리를 잡아주는 필수템입니다

​

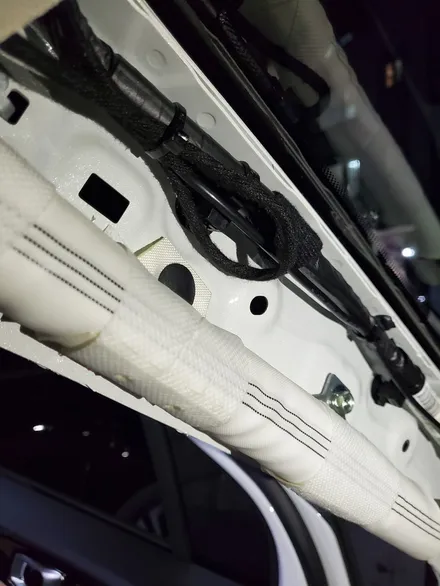

흡음테잎으로 감은 배선은 천장으로 배선작업을 해줍니다

A필러부터 트렁크까지 가야하는 후방배선은 사진처럼 장착해주면 됩니다

​

A필러에서 온 선은 B필러와 C필러D필러까지 마감제 틈으로 배선을 넣어줍니다

​

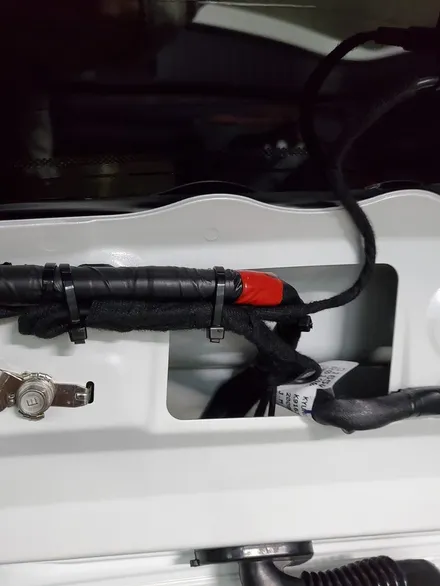

트렁크까지 온 배선은 트렁크 상단으로 가는 길을 통해 빼줍니다

​

고무관을 통해 배선을 빼주면 트렁크 상단으로 배선을 뺄수 있습니다

​

트렁크로 온 후방 배선에 후방카메라를 장착해 줍니다

​

팁: 신형카니발은 와이퍼가 상단에서 내려오는 타잎으로 운전석쪽으로 치우쳐 있습니다

후방카메라를 정중앙에 붙이면

비오는 날 물방울만 찍힐수 있으니

와이퍼로 닦아지는 부분을 확인후 운전석쪽으로

부착해주세요!!

​

후방카메라를 장착후 남은 배선은 이렇게 마감해주면

잡소리 걱정은 없어집니다~~

​

이제 후방은 마무리 되었고

전원배선을 장착할 차례입니다

전원배선은 A필러를 통해 내려가

아래에 있는 퓨즈박스로 가야합니다

​

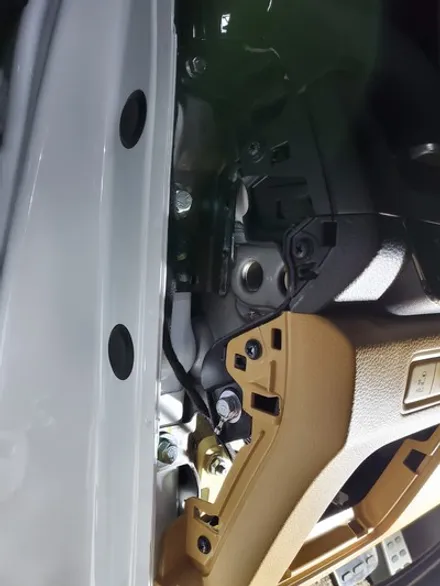

도어 옆 커버를 분리해 주시고,,,

​

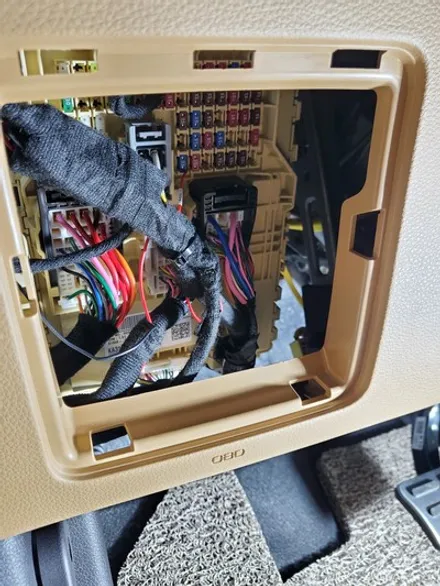

퓨즈박스로 내려가서 장착하면 장착 끝입니다

저는 보조베터리에 장착하여 주차녹화중 방전위험을 줄였습니다

​

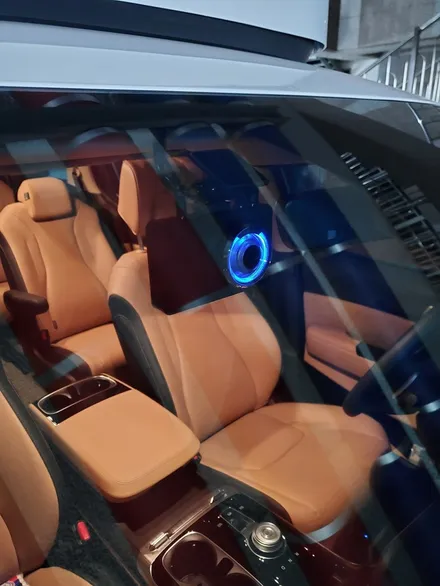

장착후 외부에서 찍은 사진입니다

일반적일때는 파란색이고

충격이나 모션이 감지되면 빨간색으로 나옵니다

LED가 커서 위협적으로 보여는게 듬직합니다^^

​

이상으로 LXQ1000 장착기를 마치겠습니다

다음편에는 사용기를 통해 자세한 스팩과 바뀐점 알려드리겠습니다

감사합니다~!!

​
