안녕하세요

​

포르쉐 911 카레라 4S 카브리올레

3D 어라운드뷰 장착합니다.

​

​

2020년 출고된

911 카레라 4S 입니다.

​

현재 차량에 중앙 PCM 모니터가 장착되어있는데요

오디오 정보, 카플레이 및 차량정보

네비게이션, 후진시 후방카메라까지 모두 볼 수 있는 모니터 입니다.

​

이 원래의 모니터에서

어라운드뷰 화면을 볼수있도록

전용 비디오 인터페이스와

3D 어라운드뷰 시스템을 장착하였습니다.

​

3D 어라운드뷰는 주행중 블랙박스 기능을 포함하고 있으며

256G 메모리에 저장합니다.

저장된 영상은 2D 3D 화면으로 기록하고요,

비디오 인터페이스, 3D 어라운드뷰

모두 국내 제조 국산 제품 입니다.

Made in Korea.

​

어라운드뷰 시스템은

표시된 부분 앞,뒤,좌,우

각각 카메라를 장착하고

4개의 카메라가 메인 본체에 연결,

연결된 영상이 전용 비디오 인터페이스를 통해

PCM 모니터에 표시되는 방식입니다.

​

후진기어 동작시

후방카메라 화면과 탑뷰 화면,

드라이브 기어 동작시

전방카메라 화면과 탑뷰 화면 으로

표시됩니다.

어라운드뷰 카메라의 기본 동작입니다.

​

또한 사용자는

주행중 사용자는 어라운드뷰 화면으로 전환하여

차량 주변을 쉽게 관찰할수 있습니다.

​

어라운드뷰 화면으로 표시되면

화면 터치 조작으로

2D, 3D 화면으로 조작하여

더 자세한 화면으로 차량 주변을

확인할수있습니다.

​

​

사이드 카메라는 백미러 하단에 장착하는데요

카메라 배선은 노출없이 모두 안쪽으로 장착합니다.

​

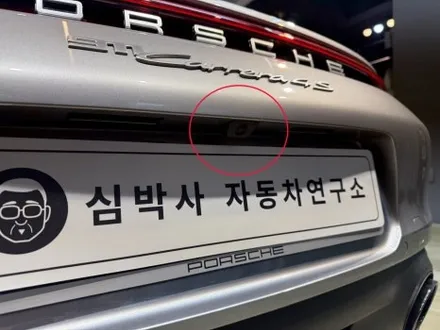

후방카메라는 원래 순정 후방카메라 자리에

깔끔하게 장착하였구요

​

전방카메라는 번호판 하단에 위치해두었습니다.

​

​

​

​

전용 비디오 인터페이스 연결시

원래의 배선 손상없이

잭바이잭 방식으로 연결되고,

어라운드뷰 본체 HDMI 영상 연결로

매우 선명한 화질과,

특히 야간에 매우 우수한 화질로

표시합니다.

​

비디오 인터페이스, 각각의 카메라 장착이

모두 완료되면

이제 카메라 보정작업을 하는데요

​

차량 주변에 깔아둔 모양과

모니터 화면에서 보이는 화면을 동일하게 만들어줍니다.

​

실제 차량 주변으로 반듯하게 깔아둔 판이

모니터 화면에서는 어지럽게 표시되는데요

​

이렇게 실제 차량 주변과

모니터에서 보이는 화면을 일치하게 만들게 됩니다.

​

​

​

​

카메라 장착된 위치 입니다.

​

FULL HD 카메라 적용으로

매우 선명한 화질로 표시 합니다.

​

REC 라고 표시된 부분이 활성화 되면

현재 차량 주변이 모두 녹화 되고 있다는 표시입니다.

​

사용자는 ON/OFF 하여

녹화 기능을 설정할수 있습니다.

​

​

탑뷰 화면의 카메라 위치를 변경하여

사용자는 더 자세히 차량을 볼수있습니다.

​

화면에 그대로 터치하여 조작하면 되겠습니다.

​

​

3D 화면으로 전환하여 볼수 있습니다.

현재는 차량 이미지 카이엔으로 만들어드렸습니다.

​

​

​

후진기어 동작시 후방카메라 화면과 탑뷰 화면,

주차라인까지 모두 동작하고요

​

어라운드뷰 모든 기능은

터치로 조작 할 수 있습니다.

​

어라운드뷰 장착전(좌) 순정 후방카메라 화면,

장착후(우) 후진 기어 동작시 어라운드뷰 화면입니다.

​

선명한 화질, 넓은 화각, 탑뷰 화면, 주차 라인,

터치 조작까지 모두 완벽하게 장착되었습니다.

​

​

​

​

야간 어라운드뷰 화면입니다.

화면에 표시된 어라운드뷰 화면은

매우 선명하고 밝게 표시됩니다.

FULL HD 카메라 적용!!

​

​

​

포르쉐 911 카레라 4S 카브리올레

3D 어라운드뷰 시스템 장착이었습니다.

감사합니다.
