안녕하세요 거제 자동차 멀티샵 #브로모터스 입니다.

​

오늘 소개해드릴 차량은 #벤츠#E클래스 이며

작업은 #카존3D어라운드뷰 입니다.

​

자동차의 기능은 날이 갈수록

점차 업그레이드 되고 있는데요.

​

특히 안전이나 편의를 위한 각종 장치들이

속속들이 새롭게 등장하고 있습니다.

​

하긴 예전에는 후방카메라 정도만 하더라도

엄청나게 대단한 옵션으로 여겨졌지만

이제 후방카메라는 기본 중의 기본 옵션이며

전방카메라까지 탑재되어 나오죠.

​

#어라운드뷰 옵션만 하더라도

처음에는 우와~하는 엄청난 옵션이었지만

이제는 평면 화면만 제공하는 기술을

뛰어 넘어 차량을 입체적으로 보여주는

#3D어라운드뷰 가 대세인데요.

​

그도 그럴게 자동차의 운전석에서 모든

사각지대를 확인하기란 쉬운 일이 아닙니다.

​

#서라운드뷰 는 항공뷰 형식으로 차량을

위에서 내려다 보는 것처럼 영상을 제공해줘

차량 주위의 모든 사각지대 확인이 가능한

사각지대 타파 강점이 있는 안전장치 인데요.

​

좁은 골목길이 많고 주차공간이 협소한

우리나라 도로 및 주차장의 특성 상

언제 어떻게 발생할 지 모를 사고들에서

나와 차를 보호해 줄 수 있는 안전옵션이죠.

​

4개의 카메라를 통해 내 차량 주변을

내 눈으로 보는 것 처럼 샅샅이 볼 수 있기 때문에

보다 안전한 주행과 주차를 도와 드립니다.

장착한 제품은 #카존 의 3D 어라운드뷰 입니다.

​

타사 어라운드뷰 제품과 달리 3D를 지원하며

지원하는 뷰 모드 역시 다양합니다.

​

또한 뛰어난 화질은 물론이며

국산 제품이라 믿을 수 있습니다.

​

​

총 전방, 후방 및 좌,우 4개의 카메라를 설치합니다.

​

기존에 장착되어 있는 전방카메라나 후방카메라를

그대로 사용 할 수 있는지 문의 하시는데요.

​

호환이 되지 않아 불가 하답니다.

​

4개의 어라운드뷰 전용 카메라로

모두 교체하셔야 정상적으로 작동을 합니다.

​

​

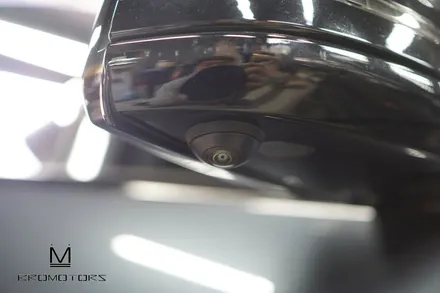

측면 카메라는 사이드 미러 하단에

장착하는게 국룰이죠...ㅎㅎ

​

사이드미러를 분해 해서 간섭이 없는

최적의 포지션에 매립합니다.

​

​

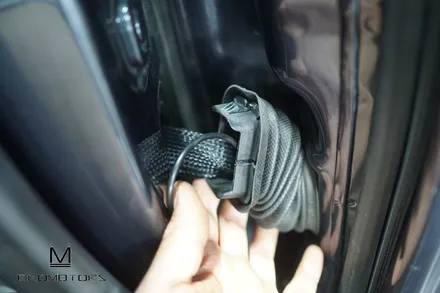

사이드미러 아래에 어라운드뷰 카메라를 연결한 후

차체로 이어지는 배선은 노출이 되지 않게

순정 주름관을 통해 배선을 매립하고 있는데요.

​

이렇게 작업을 해야 깔끔하기도 하지만

배선이 접히거나 단선되는 불상사가

발생하지 않기 때문에 작업 시간이 오래 걸려도

주름관으로 배선을 넣어 작업하고 있습니다.

​

​

전방카메라는 전방의 벤츠 엠블럼에

약간의 가공을 통해서 장착 하였습니다.

​

카메라 위치가 너무 높아도, 낮아도 안되고

전면부를 바라보는 각도가 중요한데요.

​

최적의 위치에 이질감이 들지 않도록

깔끔하게 장착 하였습니다.

​

​

실내로 유입되는 전방카메라 배선은

주름 튜브관을 이용하여 매립해

배선을 보호하고 단선을 예방합니다.

​

​

후방카메라도 센터 위치에 맞춰 장착 하였습니다.

​

​

실내로 유입된 각 카메라의 배선들은

3D 어라운드뷰 메인 모듈에

잭바이잭 방식으로 연결을 합니다.

​

​

배선작업이 완료되면 깔끔하게 정리하고

흡음테이프로 마감하여 잡소리를 방지합니다.

​

메인 모듈은 주행에 방해가 되지 않도록

보조석 안쪽 깊숙한 곳에 고정 시켰습니다.

​

​

무선 조그다이얼 스위치도 장착 했습니다.

​

이 조그다이얼 버튼을 누르거나 돌려서

어라운드뷰 화면을 회전하고

원하는 영상을 취득할 수 있는 스위치라

조작 편의성이 매우 중요한데

만족스러운 완성도를 지니고 있습니다.

​

참, 이 조그다이얼은 무선이기 때문에

어디든 원하는 위치로 이동이 가능하다는거~

​

​

전방과 후방 그리고 양쪽 사이드 미러까지

4개의 카메라 설치 및 배선 작업이 끝났습니다.

​

그럼 이제 바로 어라운드뷰 사용이 될까요?

​

노놉!! 아직 가장 중요한 과정이 남았답니다.

​

​

바로 공차보정 과정인데요.

​

전용 공차보정 패턴을 펼치고

캘리브레이션 작업을 진행합니다.

​

​

캘리브레이션이 되지 않으면

4개의 카메라에서 보이는 이미지가

전부 왜곡되어 보이는데요.

​

각기 다른 각도에서 촬영하는 4개의 카메라를

한 화면으로 확인할 수 있도록 조합해주는 공차보정은

어라운드뷰의 가장 핵심인 작업이기도 합니다.

​

​

반드시 공차보정 과정이 진행되어야

하늘에서 내려다보는 항공샷이

이렇게 정상적으로 나오게 됩니다.

​

2D 어라운드뷰와는 다르게 차량의 이미지를

360도 입체적으로 보여주는게

3D 어라운드뷰 최고 장점이라 할 수 있습니다.

​

​

전방, 후방의 파노라마 뷰는 180도 화각을 보여줘

넓은 화각으로 전, 후방을 살필 수 있습니다.

​

​

전방 영상과 함께 전방 탑뷰 및

전방 측면 동시 확인으로 전방은 물론 좌,우 등

차량 주변 장애물과의 간격을

영상을 통해 한눈에 확인 가능합니다.

​

​

후방도 마찬가지로 후방 영상 및

후방탑뷰 영상을 확인 할 수 있습니다.

​

​

차량 내부에서 시야확보가 어려운

좌,우 하단 역시 탑뷰와 함께 영상을 통해

동시에 확인 할 수 있습니다.

​

​

후진 기어를 넣으면 탑뷰와 함께

기존 후방카메라처럼 주차 라인이 나타나

안전한 후진 주차를 도와줍니다.

​

​

좁은 모드는 좌,우를 수직으로 비춰줘

고가의 휠을 긁지않는데 도움을 주는데요.

​

이처럼 카존의 3D 어라운드뷰는

정말 다양한 뷰 모드를 제공하고 있습니다.

​

하단에 보이는 뷰 버튼을 터치하면

편하게 뷰 모드를 전환 할 수 있습니다.

​

아.. 물론 해당 차량은 내비게이션 작업과 함께

터치 패널이 이식된 상태라 가능합니다.

​

3D 어라운드뷰는 상황에 따라 다양한 뷰 모드를

원하는대로 선택할 수 있는데요.

​

주차를 할 때 뿐만 아니라 좁은 골목길을 주행할 때

넓은 공간을 주행 할 때도 유용하게 사용됩니다.

​

어라운드뷰는 있는 차량을 운전하다가

옵션이 없는 차량을 운전하게 되면

운전이 어려울 정도로 안전한 주행 및

편하고 쉬운 주차를 도와주는데요.

​

이걸 왜 이제야 장착했을까 하고 후회 할 정도로

안전하고 편한 주차가 가능해집니다.

​

주차가 어려운 분들이나 좁은 길 주행 시

불안함과 불편함을 느끼시는 분들께

강력 추천드리는 3D 어라운드뷰 입니다.

​

​

벤츠E클래스 차량의 3D어라운드뷰 작업과

관련하여 궁금하신 사항이 있으시다면

언제든지 "브로모터스"로 문의 해주세요~

​
