안녕하세요

#BMW레트로핏튜닝

#BMW어라운드뷰

시공전문

아우토픽스 입니다!

​

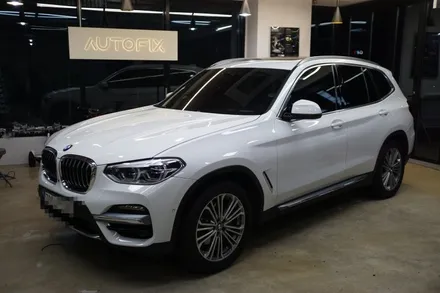

오늘 아우토픽스를 찾아주신 차량은

BMW X3 2022년식 차량입니다.

G01 LCI 페이스리프트 모델이구요~

​

중형SUV특유의 볼륨감 있는 라인과

세련된 화이트 바디가

조화를 이루는 모델입니다~

​

이번 작업은 고객님께서

아내분의 안전한 운전을 위해

직접 의뢰하신 케이스입니다.

운전이 아직 익숙하지 않은 상황에서,

좁은 골목길이나 지하주차장에서의 시야 확보는

큰 스트레스가 될 수 있죠.

​

아우토픽스에서 BMW 순정 스타일로

어라운드뷰 시스템을 레트로핏 시공해드렸습니다!

​

그럼 영상으로 먼저 만나보실까요?

​

​

​

먼저 시공전 화면입니다~

순정시스템에서는 이렇게 후방 카메라만이

보이게 되어있는데요~

어라운드뷰가 없으니 아무래도 좁은골목이나,

평행주차 등에서는

주차에 대한 부담이 심하실 수 밖에 없죠~

BMW X3 차량에 장착된 이 부품은

어라운드뷰 시스템 전용 카메라 모듈입니다.

차량의 전방, 후방, 그리고 사이드미러 하단에 설치되는

총 4개의 카메라가 실시간으로 차량 주변을 촬영하고,

이를 차량 내부 디스플레이에

360도 탑뷰 영상으로 구현해줄거에요~

​

그리고 이건 어라운드뷰 시스템을 통제하는

BMW 전용 컨트롤러 유닛이에요.

보쉬(BOSCH)에서 BMW 전용으로 설계된 제품이며,

이번 작업에서는 이 유닛을 포함한

순정 부품 전체를 사용해

BMW 시스템과 완벽 연동되도록 시공했습니다!

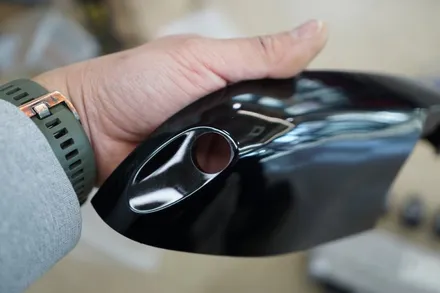

사진에서 보이는 이 커버는

별도로 가공된 어라운드뷰 전용 커버로,

카메라가 장착될 수 있도록 정확한 위치에

홀이 뚫려 있는 것이 특징입니다.

순정 느낌 그대로, 외관 변형 없이 말끔하게 장착됩니다.

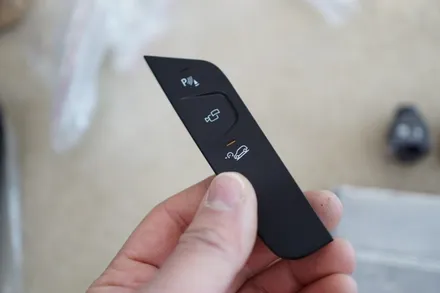

어라운드뷰 전용 스위치 패널입니다.

실내 센터패시아 쪽에 장착되는데요~

기존 차량에는 이 스위치가 없기 때문에,

레트로핏 시공 시 함께 교체해주어야

정상 작동이 가능합니다!

​

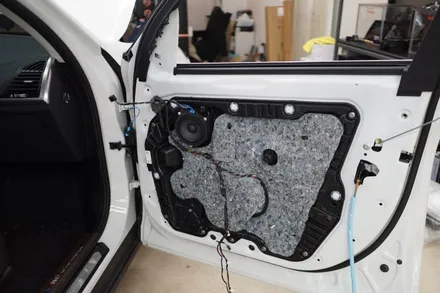

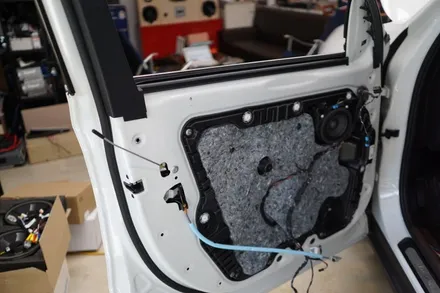

어라운드뷰 시공을 위해 먼저 도어트림을

탈거해 줍니다~

카메라와 센서가 연결될 수 있도록 전용배선을 새롭게

매립을 해주고요~ 차량의 문이 열리고 닫히는

구조까지 고려해서 안정적인 배선을

해주는 것 이 핵심입니다~!

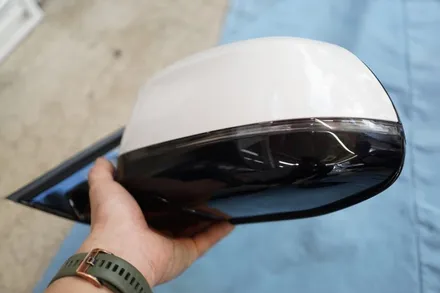

기존 사이드 미러이구요~

새로 장착될 사이드미러 커버 내부에

어라운드뷰 카메라 모듈을 장착해줍니다~

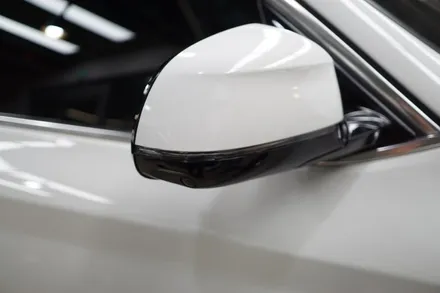

이렇게 완성된 사이드미러를 다시

차량이 조립해주면 순정처럼 깔끔하게

시공이 되죠~

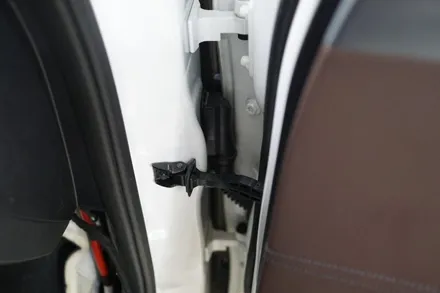

도어 내부로 들어가는 배선작업이

진행된 모습입니다. 원래있던 순정 하니스와

최대한 자연스럽게 이어지는 위치로

시공해줍니다!

깔끔하고 안정적으로 배선이 연결되었죠?

이처럼 보이지 않은 부분에서도

시공퀄리티를 유지하는게

아우토픽스의 강점이죠~

​

자 전후좌우 설치된 카메라를 한번 보실까요?

이렇게 양쪽 카메라도 시공이 되었구요.

원래 일반적인 차량의 경우에는 돼지코그릴 안쪽에

전면 카메라가 보이지 않게 시공되는게 맞는데요~

이 차량은 전기형 차량이다보니,

이렇게 그릴 중앙에 타공을 해주는 방법밖에는

없습니다~ 하지만 원래 순정처럼

이질감없이 자연그럽게 시공이 된 모습이구요~

후방카메라는 순정의 위치 그대로 시공이 되었습니다!

BMW X3 순정 어라운드뷰 시스템 장착 후,

차량 내부 시스템과의 연동을 위해

전용 프로그램으로 코딩 작업을 진행해줍니다~

기존 시스템과 충돌 없이 자연스럽게 작동되도록

설정값을 세밀하게 조정하는 중요한 단계입니다.

​

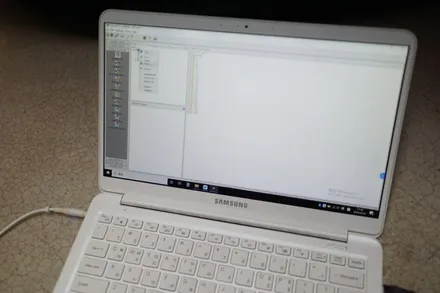

보시는 프로그램 ISTA는

BMW 전용 진단 시스템으로,

정식 서비스 센터 수준의 시스템 진단과

모듈 제어가 가능합니다~

이프로그램을이 이용해서 정확한 차량의 사양을

판단하고, 새롭게 장작된 모듈과의 호환성 진단도

하게 됩니다.

​

이렇게 설치와 진단이 끝나게 되면

최종 테스트를 진행하게 되는데요~

​

시동후 후진기어를 넣으면

기존에는 없었던 어라운드뷰 화면이 나타납니다.

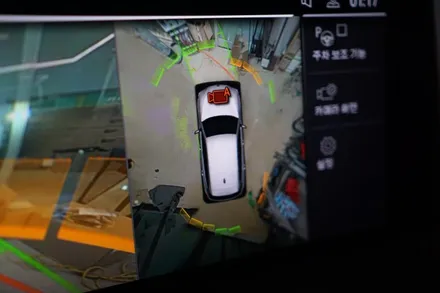

핸들의 방향에 따라

차량의 진출방향도 같이 표시가 되구요!

또한, 오토모드에서

핸들의 방향에 따라 카메라화각이 같이 돌면서

환경을 비춰주는 것이 BMW 어라운드뷰의

특별한 기능입니다!

​

그리고 또하나의 특별한 기능이 있는데요~

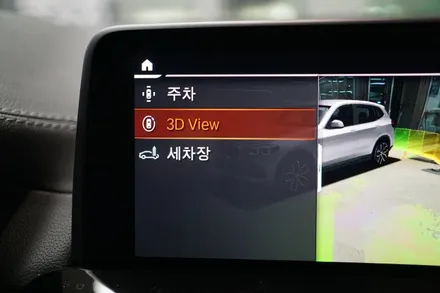

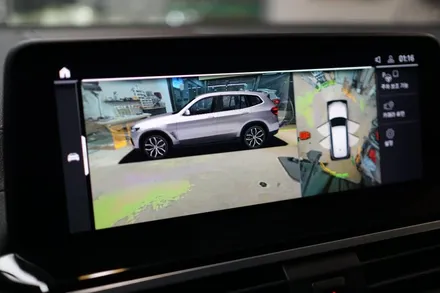

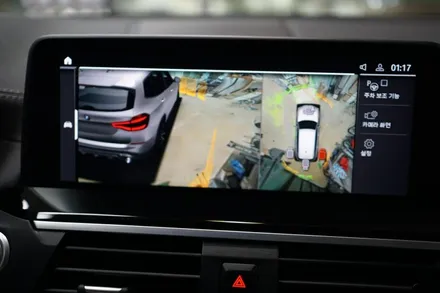

3D 뷰를 선택하시게되면..

​

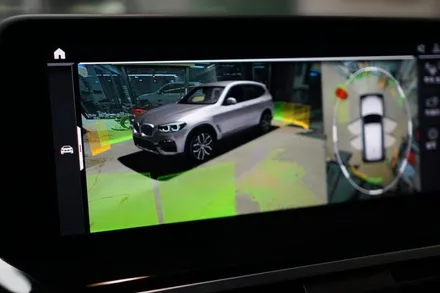

이렇게 환경속에 위치한 차량을 시뮬레이션해서 보여주고,

다양한 각도에서 차량을 돌려보며 주변 상황을

직관적으로 파악할 수 있습니다.

​

​

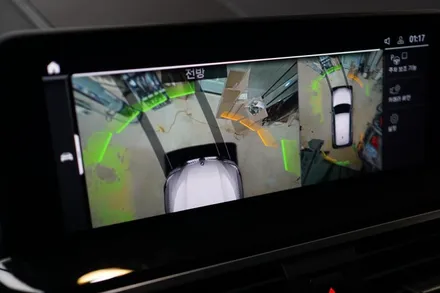

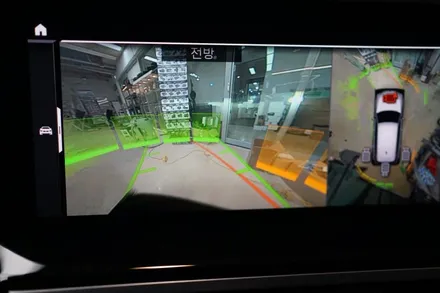

전면카메라를 선탣하면,

차량 앞쪽시야를 크게 보실 수 있고요

후방카메를 선택하면 후방시야가 보이죠~

이렇게 측후방을 확인하시는것도

가능해요! 이부분이 가장 큰 사각지대인데요~

오토바이가 자전거 등이 접근하는것을

확인하실 수 있습니다.

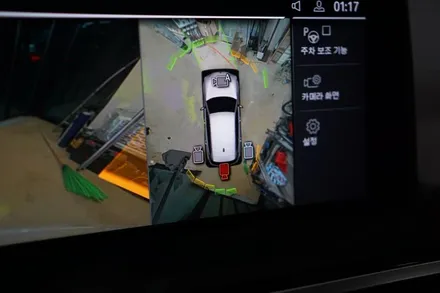

차량주변부 가이드선이 표출되어서

충돌위험부를 확인할 수 있으니,

이제 주차하실 때 훨~씬 편하시겠죠?

오늘 소개해드린 작업은

다양한 BMW 차량에도 동일하게 적용이 가능합니다!

작업 관련 궁금하신 점은 언제든지 문의 주세요.

항상 친절히 안내 도와드리겠습니다!

​

차량 모델, 연식, 옵션에 따라

장착 가능 여부와 부품 종류가 달라지기 때문에

문의 주시면 빠르고 친절하게 안내 도와드릴게요!

​
