올뉴쏘렌토 옴니뷰NS 어라운드뷰 장착으로 안전한 드라이빙이 되시기를 희망합니다.

​

​

오늘은 #올뉴쏘렌토#옴니뷰NS#어라운드뷰

장착 포스팅을 해보려고 합니다!!!

운전하시면서 가장 어려운게 어떤거세요?

하면 대부분 #주차 라고 말씀해주시져

어라운드뷰를 설치하게 되면 전면, 후면, 좌/우 측면

총4개의 카메라가 설치되어 영상을 조합해

360도 어라운드뷰를 #카메라 에서 확인이 가능해 시야확보가 쉬운데요

그래서인지 편리한 주차를 위해 고객님들께서

많이 설치해주고 계신 제품중 하나예요!

​

​

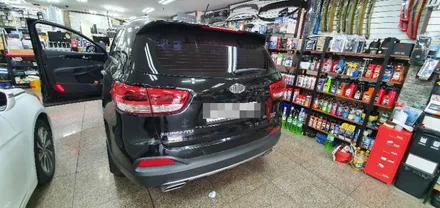

이번에 방문해주신 고객님께서는

전에도 저희 매장에 방문해주셨던 고객님인데요

너무 친절하셨던 실장님이 생각나셔서

예약후에 방문해주셨다고 해요^_^!

네 제가 생각해도 저희 실장님 너~어무 친절하세용 ★_★

항상 최선을 다하는 #오토갤러리 가 되겠습니다!!

믿고 맡겨주셔서 정말 감사합니다.

착한가격의 최고의 서비스 완벽한 시공으로 작업해드리겠습니다!

​

​

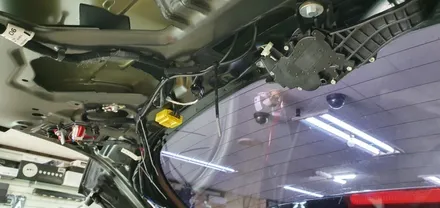

어라운드뷰 장착을 위해서

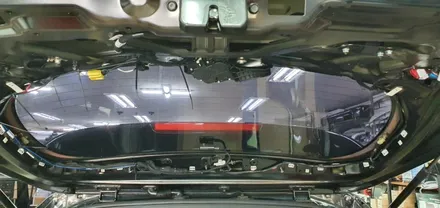

#트렁크트림 트렁크 손잡이 부분을 먼저 조심조심 탈거해준후에

작업에 들어가보겠습니당!!

기존에 네비게이션매립이 되어 있던 차량이라서

장착되어 있던 후방카메라를 탈착후 옴니뷰 전용 후방카메라로

교체를 완료하였습니다.

옴니뷰에 필요한 배선중 후진신호선을

A필러 조인트 컨넥터에서도 작업이 가능하지만

일체감 있게 순정배선과 옴니뷰배선을 함께 노이즈 방지 테이프를

이용하여 설치를 진행하였으며

또한 불필요해진 후방카메라 배선도 함께 흔적없이

수거해버렸습니다~

흐흐흐

​

​

다음작업으로는 #사이드미러 옴니뷰 카메라를 장착을 할텐데요

가장 난이도 있는 부분이며 설치 각도에 따라 캘리브레이션

보정이 안될수도 있기 때문에

동봉된 #가이드라인 스티커를 꼭 부착하여 외측 각도를

보시면서 장착에 임해야 합니다.

또한 옴니뷰는 대리점 전용 제품이므로

인증된 대리점을 통해 장착을 하셔야 합니다.

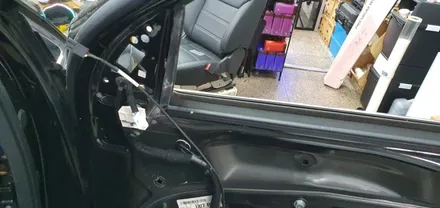

올뉴쏘렌토 #사이드미러 에 어라운드뷰 전용 카메라를 설치하려면

양쪽 도어트림을 모두 탈착 한 후에 진행해야 하는데욤

조심조심 잘 탈착후에 배선을 깔끔하게 정리후

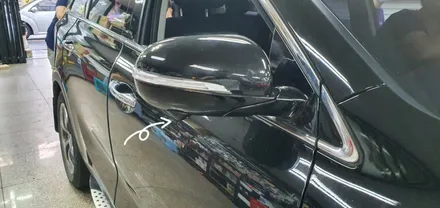

사이드미러에 카메라를 장착하면 측면에서도

카메라를 통해 #장애물이나 물체를 확인할수 있겠습니다!!

​

​

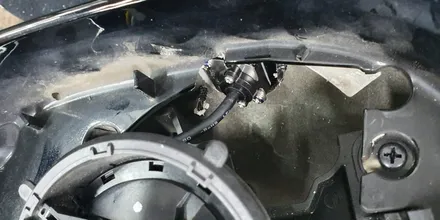

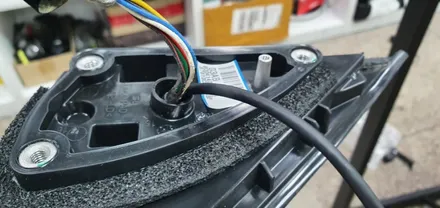

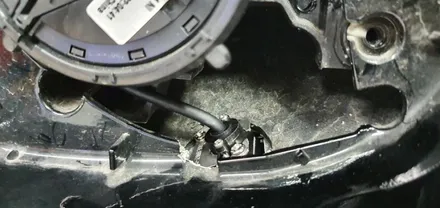

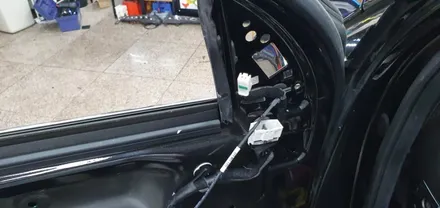

양쪽의 사이드미러에 카메라를 장착한 후 옴니뷰 배선은

순정 사이드 미러 및 모터 배선이 통과하는 배선라인을 따라

동일하게 설치되며 사이드미러 커버를 분리하여 작업을 진행하게 됩니다.

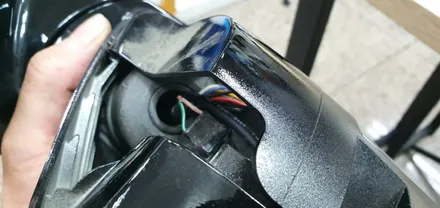

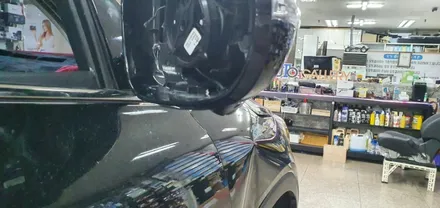

사이드미러 커버는 외측에서 분리하는게 아닌 사이드미러 거울을

탈착한 후 보이진 않는 곳의 나사를 분리한후 플라스틱 핀을 누르면서

커버를 탈착하여야만 커버의 핀을 보호 할수 있습니다.

​

​

캬

순정 배선과 옴니뷰 카메라 배선이 순정라인을 통해 설치되었으며

옴니뷰 카메라 각도 역시 가이드라인 스티커를

통해 완전한 각도를 유지하도록

단단하고 안전하게 순정기능에 전혀 지장을

주지 않는 범위 안에서 순정을 가공하여 완성하였습니다.

우리 실장님 역시 대단하십니다!!!

크크크

​

옴니뷰 장착의 경우 배선이 많고

완벽한 공차보정도 거쳐야 하는

작업난이도가 꽤 있는 작업인데요.

경험이 많고 노련한 기술을 갖고있는

#자동차전문점 오토갤러리에 맡겨주시면

보다 안전하고 깔끔하게 장착이 가능합니다!

​

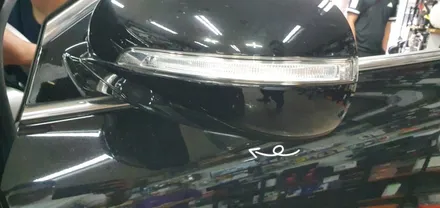

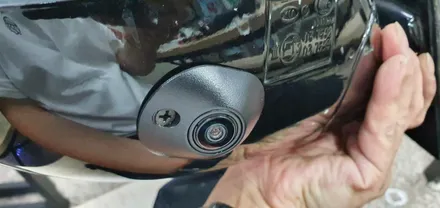

사이드미러에 카메라를 장착을위해

흡음테이프로 배선작업을 깔끔하게 한 후에

사이드미러 하단부에 카메라를 설치해주었습니다.

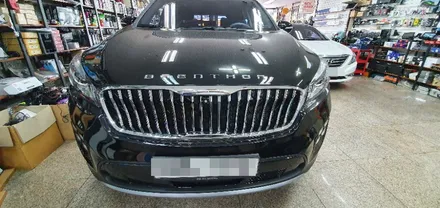

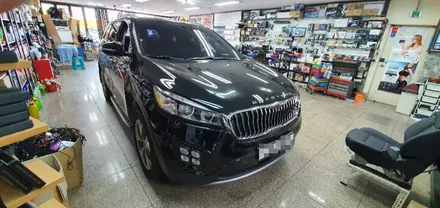

이번에 방문한 올뉴쏘렌토 차량의 경우

전방 그릴을 애프터마켓용 그릴로 교체를 하셔서

부득이하게 번호판 하단부에 옴니뷰 전방카메라를

설치하게 되었습니다.

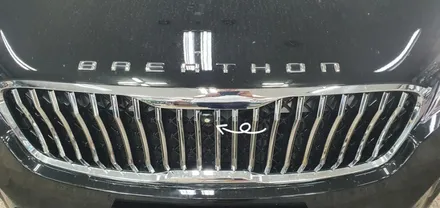

보시는바와 같이 전면 올뉴쏘렌토 인스타그릴이

장착되어 전방카메라 위치에 시큐리티 램프가 자리하고 있는데요

가장 이상적인 카메라 자리에 별도의 용품이

자리를 차지하고 있기때문에

화각이 낮은 곳에 옴니뷰 카메라가 위치하게 되었습니다.

이로인해 발생된 공차보정이 어려워

옴니뷰 송파대리점 오토갤러리에서

디테일한 차량 실측을 통해

본사의 캘리브레이션 공차보정 담당자분과

협의하여 격자보정을 진행하게 되었는데요

격자보정의 경우 1~2일정도 보정작업시간이

필요로 한다고 하네요

이런 내용을 고객님께 전달한후

돌아오는 토요일에 옴니뷰 본사로 부터 완성된

공차보정 파일을 업데이트하기로 하였습니다.

​

​

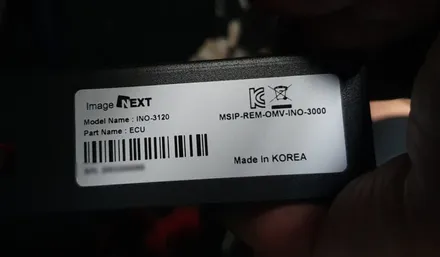

디테일한 공차보정 작업을 위한 ECU 옴니뷰 정보를

이미지넥스트 본사에 테이블표대로

작성하여 메일을 발송하였습니다.

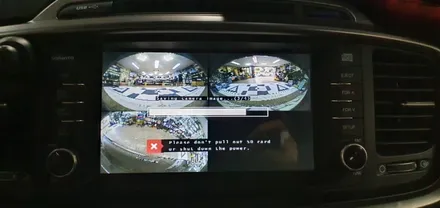

격자보정을 위한 이미지 캡쳐상황입니다.

실측거리 5630mm로 양쪽 옴니뷰 전용패턴과 차간 거리 기타거리등등

동일한 위치과 거리로 캡쳐를 진행하였으며, 약간의 어려운 부분이 있었지만

그래도 실장님들의 도움을 받아 순조롭게 진행되었습니다.

아직 공차보정이 안된 상태의 올뉴쏘렌토

옴니뷰 화면입니다.

전체적인 와이이링이 끝난 부분에서

소프트웨어 업그레이드만 남은 상황

고객님이 넓은 마음으로 이해를 해주셔서

남은 작업은 돌아오는 토요일 고객님이

원하시는 시간대에 진행을 하기로 하였으며

오늘의 작업에 만족하시며 차량 출고를 도와드렸습니다

다시한번 안내해드리는 부분이지만

전방 인스타그릴교체로 카메라설치 위치변경

#캘리브레이션을 위한

격자보정을 본사에 요청을 완료하였습니다.

혹시나 보정작업에 관해 궁금해 하실까

거듭 안내해 드리는 부분이라 생각해주시면

너무나 감사하겠습니다.

보정작업이 1~2일 걸리는 캘리브레이션

4개의 영상을 하나로 보여주는 공차보정 작업을

저희가 도와드릴건데요.

※추후에 작업포스팅 올리도록할게요!

​

모든 카메라 설치를 완료했으면

카메라에 이상유무까지 확인 또 확인

당연히 작업자의 입장에서 영상이 화면에

정상적으로 표출되어지는지 확인도 해봐야겠죠!!

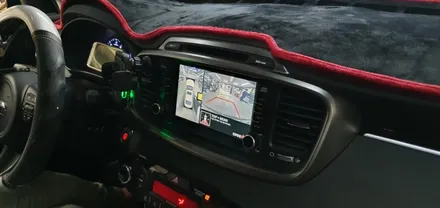

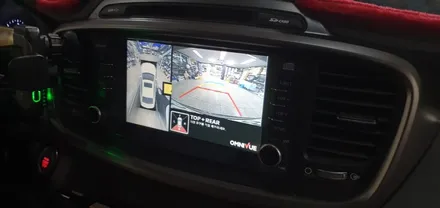

후진기어를 넣게 되면 바로 후방화면이 보여집니다.

다양한 뷰모드를 조합해 상황에 맞게 주변 확인이 가능합니다.

전혀 이질감 없이 주차라인까지 깔끔하게

나오시는걸 확인하실수 있겠습니다.

주차를 할때도 좁은길을 주행할때도 안전하게

차량을 주행할수 있게 되었습니다!!

​

​

어려운 포스팅 자세하게 안내해드리려

노력을 하는데 만족함이 있으실지 모르겠습니다.

그래도 항상 노력하는 오토갤러리 홍일점 블로거~~~

포스팅 관련하여 이해하기 힘든 부분은

오토갤러리로 바로 연락주세요^^

빠르고 친절하게 안내해드리겠습니다.

오늘도 열심히 작업중인 오토갤러리...

올뉴쏘렌토 옴니뷰NS 어라운드뷰 장착 포스팅을

마치겠습니다.

오늘도 저희 오토갤러리를 찾아주신 고객님

정말 감사합니다.

가시는길 어라운드뷰와 함께 안전운전 하시길 바라겠습니당!

​

​

​

​
