신형 아반떼의 CN7 안전한 주차를 위한 선택! 360 옴니뷰 어라운드뷰~네비게이션 매립도 함께 진행해보았습니다.

맑고 높은 가을 하늘을 맛보던 와중에

요 며칠사이 미세먼지 농도가 굉장히 높아졌는데요....

중국에서 다시 공장을 돌린게 아닐까 생각이 들었었는데

제 생각이 맞더라구요.

중국에서 다시 공장을 재개했다고 해요.

코로나19사태가 발생되고 중국에 공장들이 올스톱이

된 후에 정말 맑은 하늘들을 바라볼수 있었는데요...

중국에서 빠른 경제회복을 하면서 대기오염물질 배출량 역시

이전 수준으로 돌아온 것으로 확인된다고 합니다....

우리가 할수 있는 일은 마스크 착용뿐...

힘 없는 국민...

아이들의 미래가 걱정되고 안타깝고

좀 더 나은 사회가 되길....마음속으로 항상 기대해봅니다.

​

#신형#아반떼 차주분께서는 안전한 주차를 위한

#옴니뷰#어라운드뷰 장착을 위해 저희

오토갤러리를 방문해주셨는데요!

저도 신차구매후 꼭 장착하고 싶은 제품중 하나입니다.

초보운전자들에게 정말 유용한 제품이 아닐까 싶어요~~

360 옴니뷰는 차량의 전방 후방 좌/우측 4개의

초광각 카메라를 장착해

운전자가 자신의 차량을 모니터를 통해 차량 주변을

직관적으로 볼 수 있는 편의성과 안전성을 극대화환 제품인데요.

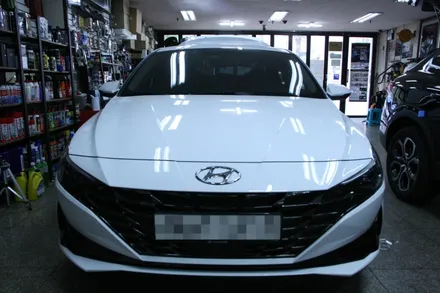

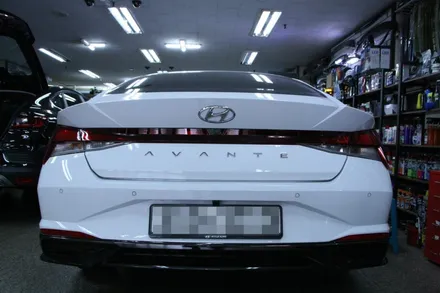

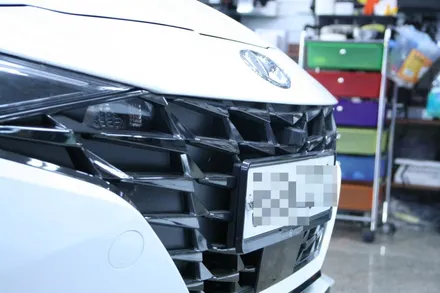

전면그릴 정가운데 부분, 후방에 번호판 위 가운데

양쪽 사이드미러형 카메라를 장착해 보도록할게요yoyo

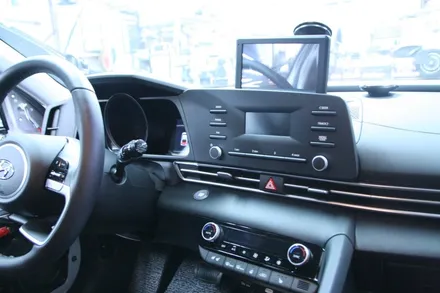

#순정네비게이션 옵션이 빠진 차량 이었거든요..

어라운드뷰 카메라 화면을 운전자가

좀 더 알아보기 쉽게 네비게이션 매립도 함께

진행해 보았습니다.

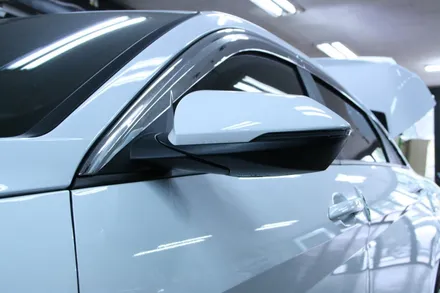

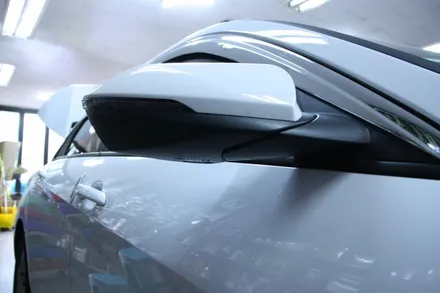

사이드미러에 어라운드뷰 카메라를 장착하기 위해

조심조심 사이드미러를 탈거해보도록 하겠습니다.

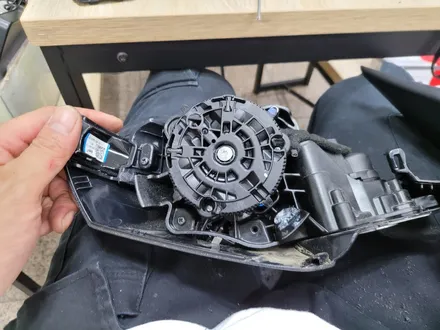

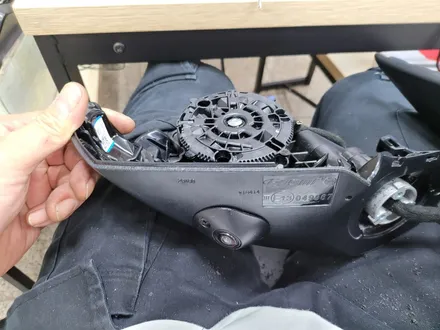

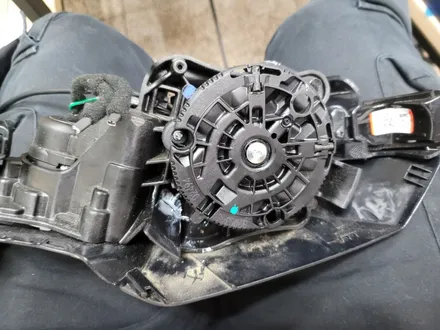

탈거된 사이드미러를 분해 해보았어요.

안전하게 탈거한

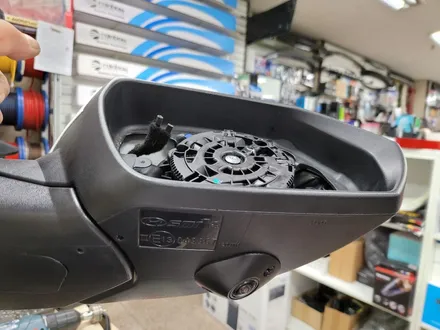

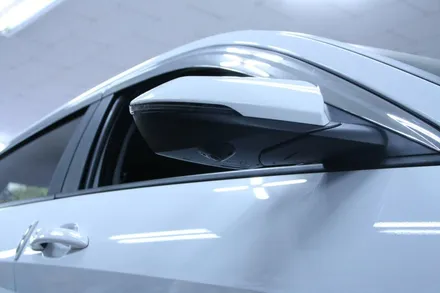

사이드미러 하단부에 어라운드 뷰 카메라를 설치 하기위해

전동드릴과 31파이 홀쏘를 이용해 구멍을 뚫고

홀가공된 구멍에 조심스럽게 각종배선들을 정리해주고

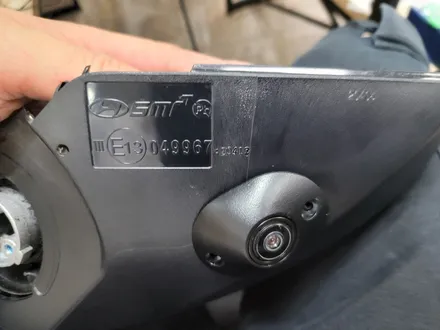

사이드미러 하단부에 카메라 장착을 해주면 됩니다!!

마무리로 분리된 #사이드미러 커버 재조립!!!

흐 벌써 이정도면 작업에 70%는 진행되었다는 증거져~~~크크

​

옴니뷰 장착을 위해서는 모든 차량에 거쳐가는 작업입니다.

여기서 키포인트!!★

안전하고 단단한 고정을 위해 그리고 정확한 카메라 각도를

위해서는 #이미지#넥스트 옴니뷰 장착 가이드라인 스티커를

사이드 미러에 부착하여 홀가공을 해줍니다.

또한 사이드미러의 움직임도 체크 해야 합니다.

잘못된 #홀가공 작업으로 사이드미러 거울이 움직이지

않는다면 허...허....정말 상상도 하기 싫은

끔찍한일 이죠....

어떠한 차량에도 적용이 가능한 360옴니뷰!

전 차종 적용 가능 #국산차#수입차#SUV#RV#대형버스

트럭 탑차 캠핑카 등등 차종 구분하지 않고 장착이 가능하다는

큰 장점을 갖고 있습니다.

185도 넓은 화각으로 고속주행 시 후방전체화면을 이용해

8차선의 넓은 시야확보로 차선확인 및 차선변경이 용이합니다.

​

"다양한 장점들로 똘똘 뭉친 옴니뷰 칭찬해주고 싶다^^"

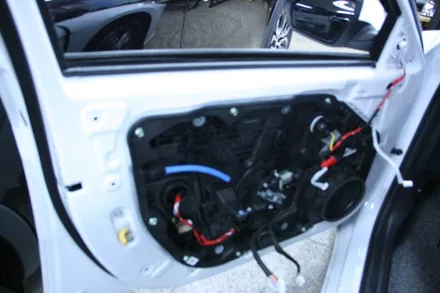

사이드미러에 어라운드뷰를 설치하기 위해

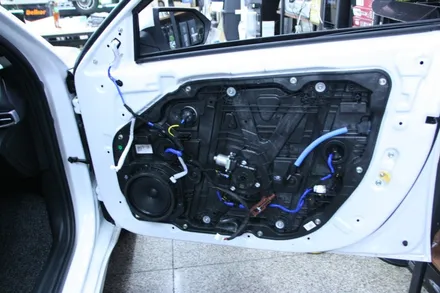

양쪽 #도어트림부 를 모두 탈거해 주어야 합니다.

차량에 손상이 가지 않도록 조심조심 탈거한 후에

각종 배선들을 깔끔하게 정돈후 사이드미러에 카메라를

장착하게 되면 측면에서도 양쪽 사이드미러 카메라를 통해

장애물이나 각종 물체들이 확인이 가능합니다.

​

대빵실장님께서 작업해주신 차량인데요.

순정배선에 헤치지 않는 범위안에서 작업을 진행해

주셨습니다...!!

360옴니뷰 장착 작업은 정리해야할 배선들도

많고 완벽한 공차보정도 거쳐야 하는 좀 난이도가

있는 작업입니다.

저희 #오토갤러리 매장엔 수년간의

경력들로 금손 실장님들이 계시기에

좀더 꼼꼼하고 완벽한 작업을 이루어 내고 있지만

다른 매장에서 작업을 진행하실 경우 꼭 경험이 많고

숙달된 기술을 갖고 있는 매장에서 장착하시길 권해 드리고 있습니다.

어라운드뷰 카메라는 위에 말씀드렸듯이

전면그릴, 트렁크 번호판위, 양쪽 사이드미러 하단부

4곳에 설치해 보았습니다.

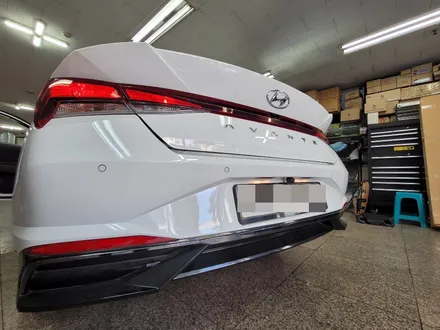

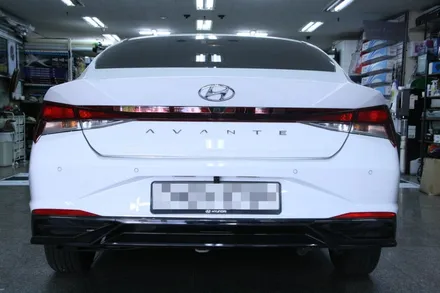

전후방에 장착된 어라운드뷰 카메라는

정말 순정같지 않으세요???

전혀 이질감 없이 순정보다 더 순정같은 느낌

FEEL!!!!

옴니뷰 작업은 정말 중요한 작업들이 많은데요.

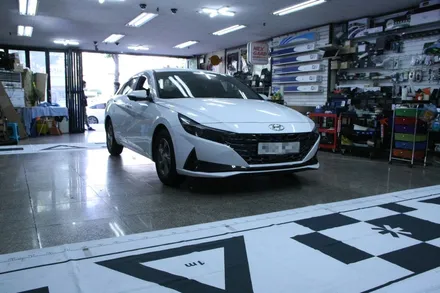

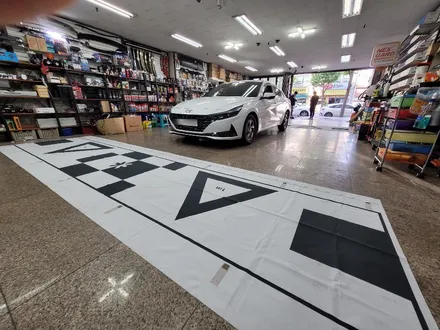

그 중 가장 중요한 작업인 설치보정판을 깔아둔 후에

카메라 보정을 해주는 공차보정 작업입니다.

카메라 보정을 진행하지 않거나 정확하게 이루어지지 않는다면

옴니뷰가 제대로 작동하지 않기 때문입니다.

화면으로 만나보시는 이것은! 바로

캘리브레이션 보정 키트 입니다~~

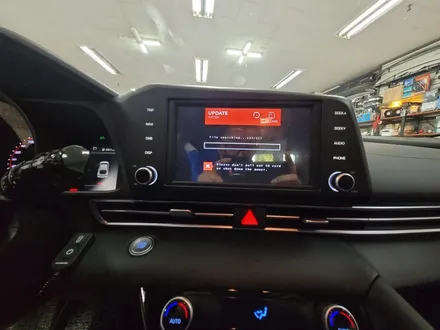

카메라 보정을 마친 데이터를 업로드 해주는 역할을

맡고 있죠!! Smart~

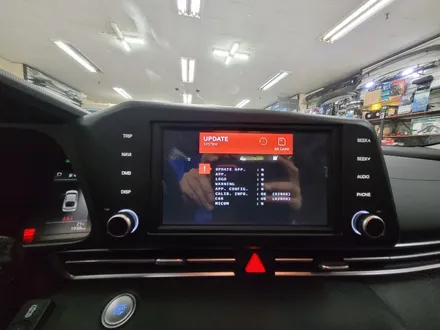

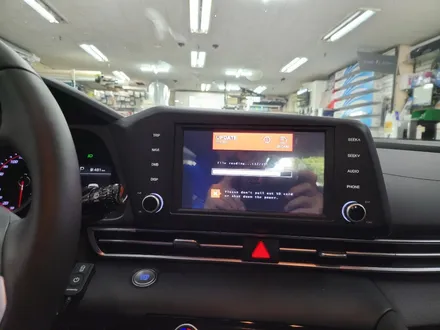

위 작업에서 진행했던 카메라 보정을 한 뒤

본사에 #캘리브레이션 을 보내게 되는데요.

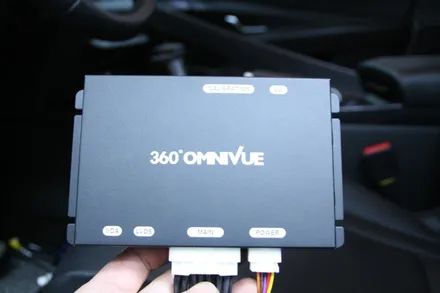

보정이 완료된 데이터를 받은후 옴니뷰 #ECU메인 에

업데이트를 해주면 됩니다.

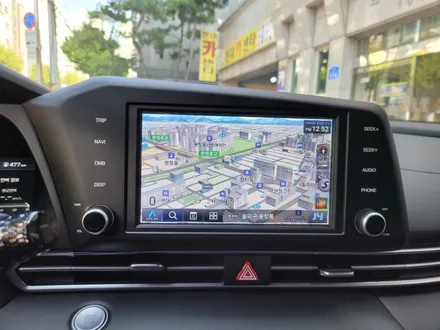

흐~네비게이션 매립도 너무너무 깔끔하게

잘된것 같지 않으세요??

#아틀란5 로 빠른 목적지 검색도 해주고^^

안전한 주차 주행 모두 가능하게 되었으니

더할나위 없으시겠어요~~~~

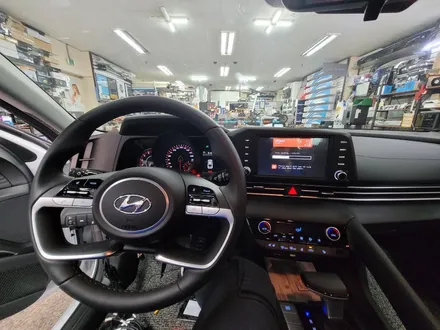

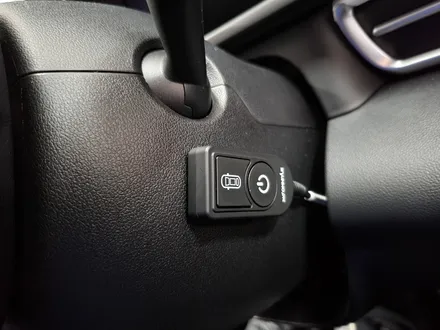

핸들에 위치한 어라운드뷰 카메라 화면으로

전환할수 있는 버튼입니다.

전원표시로 된 스위치를 누르게 되면

전원이 ON/OFF 되는 기능이고

옆에 모드버튼은 #뷰모드 전환시 사용됩니다.

버튼 조작으로 원하는 5가지 뷰 모드가 지원되죠~~

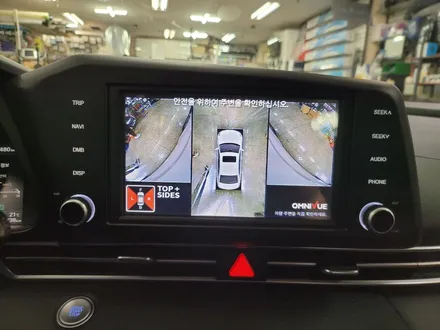

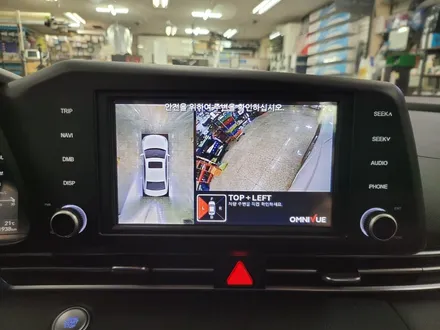

설치된 4군데에 카메라화면이 나타나면서

넓은 시야확보가 가능해지죠.

옴니뷰 NS모델로 뷰모드가 여러가지 형태로 구현되

연석보기 전체보기 등등 많은 뷰기능으로 한층 업그레이드된

옴니뷰 제품입니다.

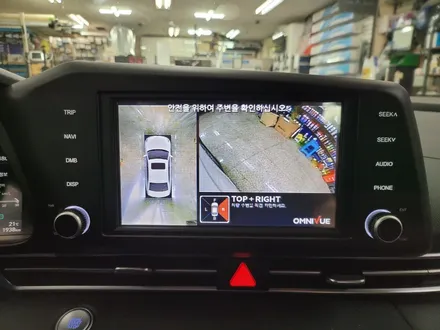

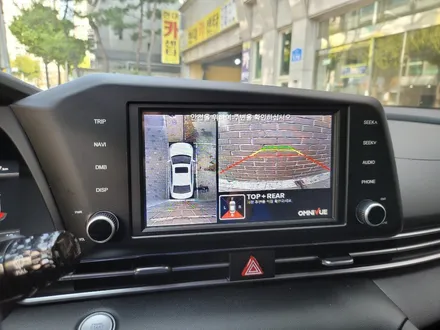

어라운드뷰 카메라화면이 정상적으로

출력이 되는지 확인하는 작업입니다.

R로 기어변속을 한 후에 위에 보셨던 핸들에 위치한

전원 스위치를 누르면 어라운드뷰 카메라화면이 나오고

한번씩 또 누르게 되면 #프론트뷰#탑뷰#탑라이트뷰#탑리프트뷰

전방화면이 보여지게 됩니다.

개인적으로 이 기능이 정말 좋은것 같아요.

좁은 길목이나 주차장에서 넓은 시야확보는 물론

안전하게 주차를 할수 있으니까 말이죠...!!

초보운전자나 여성운전자에게 강추 드리고 싶은

제품이죠~~강추강추

난이도 上

오늘의 작업 360옴니뷰 설치와 네비게이션 매립

시공작업을 완료해 보았습니다.

오늘의 작업 포스팅은 유익하셨나요?ㅎㅎ

그레이스는 또 다른 새로운 정보들을 알려드리기

위해 더 바삐 움직여 보겠습니다.

감사합니다~♥
