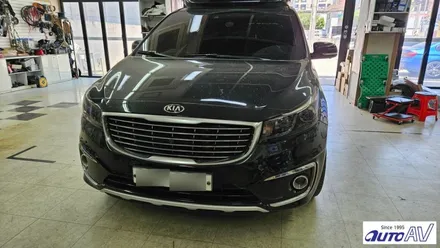

더 뉴 / 올 뉴 카니발 순정 서라운드 뷰 고장으로 AS 수리를 위해 입고하였습니다.

​

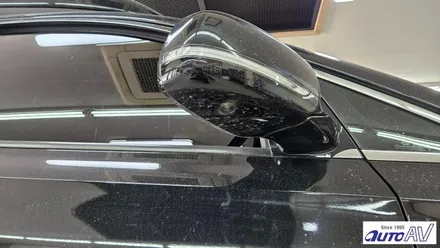

우측 동승석 사이드 카메라 영상이 안 나옵니다.

​

참 편리한 서라운드 뷰이지만

갑자기 고장이 나면 답답하기 마련입니다.

​

특히 사각지대 발생이 많은 우측 사이드 영역이 캄캄하게 나와

주차 시 잘 이용하다 안 나오니 많이 불편하죠

​

서비스 센터를 방문 1차로 사이드미러 어셈블리로 교환을 했지만

동일한 증상으로 다시 원래의 사이드미러로 원복을 하고

수리 일정 예약을 다시 잡고 기다리다

​

저희 오토에이브이를 방문 긴급 수리를 의뢰하였습니다.

​

사이드미러 통째 교환 절차를 진행, 카메라의 이상 유무를 확인하였으니

배선과 컨트롤 유닛을 점검해 나갑니다.

​

​

서라운드 뷰 고장은 살짝 많이 피곤해집니다.

​

올 뉴 / 더 뉴 카니발 서라운드 뷰는 CVBS 카메라를 사용하기에

수리 진행이 조금 수월합니다.

​

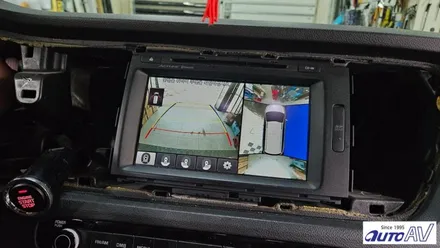

블랙에 노이즈 발생 또는 블루 스크린 발생이 번갈아 발생이 됩니다.

​

​

​

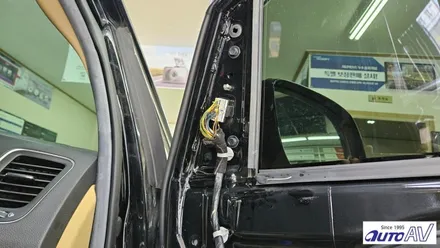

사이드미러 안쪽에서 카메라 배선을 찾아 다시 영상 출력 상태를 확인하니

이상 없고 다음 단계로

​

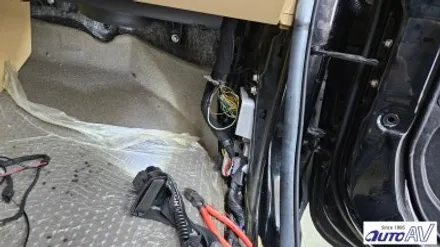

배선을 따라갑니다.

​

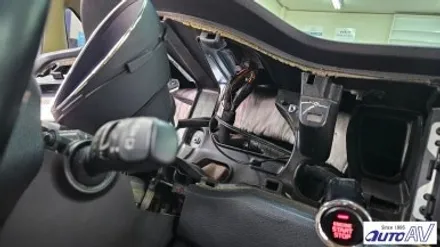

어라운드 뷰 모듈은 계기판 상단 위치에 고정이 되어 있고

​

순차적으로 영상 전송 상태를 확인합니다.

​

다행히 모듈은 정상으로 나오고

​

영상 시그널 만 카메라에서 모듈까지 정상 값이 나오질 않습니다.

​

비디오 신호의 전압 2Vpp에 미달하지만

아날로그 콤포지트 비디오 신호는 미약하게 나오며

​

배선 간에 임피던스가 불안정합니다.

​

배선 불량으로 추정되어

전체 영상 배선을 올 교환하기에는 공수가 크고

문제 되는 부위를 찾아갑니다.

​

문제 위치를 찾아 절단 후 신품의 비디오 케이블로 교환 점프를 합니다.

​

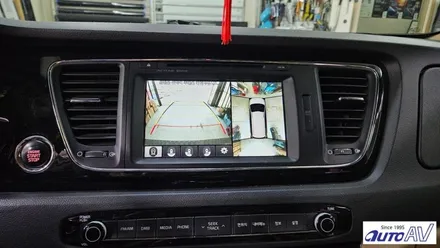

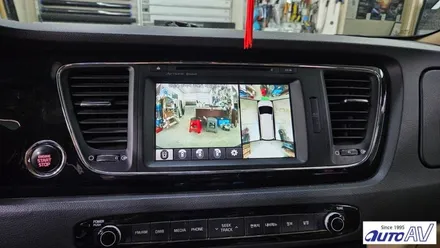

영상 품질 상태 좋습니다.

​

카메라 불량 교환 또는 모듈 교환을 하게 되면

캘리버레이션 카메라 화각 보정 작업을 진행해야 하기에

부품 가격에 공임이 많이 나오지만

다행히 배선 점프로 해결이 되었습니다.

​

약 2시간에 중요 문제 야기된 부분을 찾아 클리어

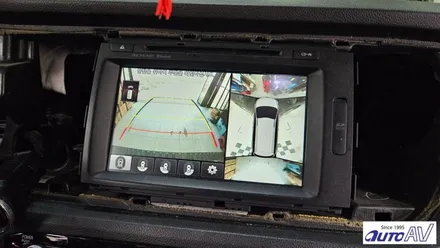

답답했던 어라운드 뷰 우측 사이드 카메라 영상 블랙/블루 해결

출고합니다.

​

​
