드디어 나타났다!! 제네시스 GV70 서라운드뷰 , 증강현실네비게이션, 후측방모니터 순정어라운드뷰튜닝!! GV70 3D계기판 튜닝까지 완벽하게 튜닝해드렸습니다

​

​

​

​

​

​

​

​

​

​

안녕하세요! 제네시스 순정 튜닝 맛집 덱스크루 광주광산점 입니다.

​

​

제네시스 튜닝 맛집답게 GV 시리즈 차량으로 만차가 되었네요 ^^

​

주차장에는 오늘 서라운드뷰와 3D 계기판 튜닝을 위해 입고된 차량과 신차패키지 썬팅과 블박 보조밧데리 PPF 등등 많은 작업을 진행한후 고객님께 인도해드리기 위해 주차된 GV70 스포츠까지 있습니다!

​

​

​

​

​

​

​

​

GV80 차량은 드라이빙어시스턴트 2 작업이 마무리되고 고객님을 기달리고 있구요 ^^

​

​

제네시스 차량이라면 언제든지 맡겨만주세요 최고의 퀄리티로 답해드리도록 하겠습니다.

​

​

​

GV70 순정 서라운드뷰, 증강현실네비게이션, 후측방모니터 마지막으로 3D 계기판 튜닝에 대해 리뷰를 시작해보도록 하겠습니다.

​

​

​

​

​

​

GV70 차량이 매장으로 입고가 되었네요!!

​

​

가장먼저 3D 계기판 튜닝부터 시작해보도록 할께유!!

​

​

현재의 계기판은 일반 클러스터 계기판입니다. 속도계는 바늘로 표시가 되며 RPM게이지는 디지털 방식으로 표현이 되고 있네요!!

​

​

음,,, GV70에 어울리지 않는 계기판이네요ㅜㅜ 조선시대도 아니고 계기판이 바늘이라,,,,, ㅎㅎㅎ

​

​

​

​

가장 먼저 계기판 교체 작업을 위해선 주행거리계 고장확인서가 필요합니다.

​

​

작업전 꼭 발급받어야하는 서류입니다. 저희 덱스크루 광주광산점은 불법적인 튜닝은 하지 않습니다. 법규내에 필요한 서류가 있으면 모두 발급받고 정해진 법규에 따라 튜닝이 이루어지는 점 꼭 기억해주세요 ^^

​

​

​

​

​

​

​

​

고장 확인서가까지 발급받았으니 바로 작업이 진행이됩니다.

​

GV70 특성상 계기판 교체작업을 위해선 수많은 부품들이 탈거가 되어야 합니다.

​

크래쉬패드가니쉬 좌우 부터해서 많은 부품이 탈거가 되죠!!

​

​

​

​

​

이녀석이 3D LCD 계기판입니다.

​

몸값이 어마어마하답니다 ㅜㅜ 3D라서 그런지 다른 LCD 계기판의 2배정도의 몸값이죠 ㅎㅎ 고가의 부품이기에 조심조심 또조심하여 장착이 이루어지네요!!

​

​

​

​

​

​

​

계기판 장착후 전원을 인가하게 되면,,,,,,,,

​

​

​

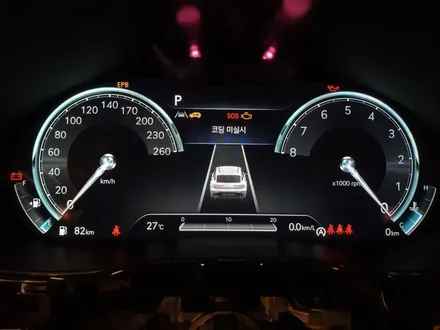

계기판은 코딩미실시라는 메세지가 발생이되죠!! 현재의 차량의 옵션에 맞게 계기판 베리언트코딩이 이루어지지 않았기에 발생되는 코딩입니다 ㅎㅎ

​

​

이메세지가 발생이 되어야지만 신품인지 중고품인지 알수도 있구요 ㅎㅎ

​

​

​

​

​

​

​

​

​

​

​

현재의 옵션상에 맞게 전용 진단기를 사용하여 베리언트 코딩이 이루어지면 3D LCD 계기판 튜닝은 마무리가 됩니다.

​

​

의외로 힘든작업이였네요 ㅜㅜ ㅎㅎ

​

​

​

​

​

3D LCD 계기판의 모습입니다 ~~

​

때깔한번 쥑이네요 ㅎㅎ 기존의 형편없던 아날로그 계기판 이젠 잊으세요!!

​

​

3D LCD 계기판으로 이젠 빠르고 편하게 차량의 정보를 한눈에 확인가능하니깐유~~

​

​

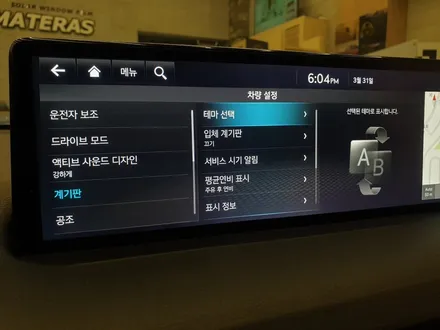

계기판에서의 3D 입체효과 선택이가능하며 차량의 순정모니터에서의 설정도 가능하답니다 ^^

​

​

​

​

​

​

​

​

​

너므 이뻐~~~~~

​

​

​

3D LCD 계기판 작업하나로 오늘 튜닝리뷰를 끝낼순 있지만 한가지더 작업이 남았네요 바로 순정 서라운드뷰 튜닝리뷰입니다 ^^

​

​

​

​

​

후진 기어로 변속이 이루어지면 현재의 모습은 바로 이모습이죠!!

​

​

전후방 센서 표시와 후방카메라 작동영상입니다.

​

​

서라운드뷰 튜닝이 이루어지면 프론트 , 사이드 운전석 조수석 카메라가 추가가 되어지며 후방카메라와 연동이 이루어진후 차량의 전체 모습을 순정모니터에서 한눈에 확인이 가능하답니다.

​

​

​

가장먼저 사이드미러 교체 작업입니다.

​

​

아쉽지만 서라운드뷰 어라운드뷰 튜닝을위해선 사이드미러가 통으로 교체가 이루어져야 합니다.

​

​

기존 사이드미러는 너무너무 아깝지만 재사용이 불가하쥬 ㅜㅜ

​

​

​

​

​

​

​

​

사이드미러 하단에 이렇게 양쪽으로 카메라가 장착이되어집니다,

​

​

이카메라가 후측방모니터 옵션도 담당하게 되며 서라운드뷰시에는 양 사이드의 실제 모습을 비쳐주게되는거쥬~~

​

​

​

​

​

​

​

​

​

사이드미러에 카메라가 장착이 되었으니 당연히 영상 신호선과 전원선 배선 작업이 필수 입니다.

​

​

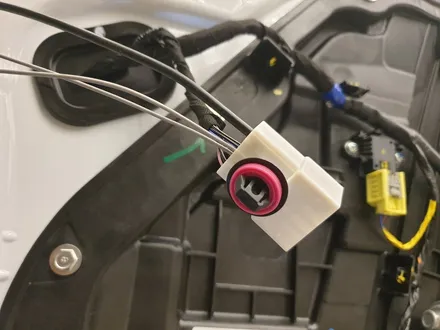

배선작업은 이더넷케이블과 순정압착핀을 사용하여 순정과 동일한 방식으로 작업이 이루어집니다.

​

​

순정 그대로의 커넥터에 핀삽입 방식으로 이루어지 당연히 순정과 동일한 방식이겟죠??

​

향후 서비스센터 정비시에도 전혀 문제 없이 순정과 동일한 작업방식만을 사용하고 있답니다 ^^

​

​

​

​

​

​

차량도어에서 실내로 들어오는 배선들도 순정과 동일하게 주름관으로 완벽하게 배선 작업이 이루어지네요 ^^

​

​

​

역시 순정옵션 전문튜닝답게 깔끔하네요 ^^

​

​

​

​

​

​

사이드미러 반대쪽 배선작업도 동일한 방식으로 순정핀 삽입방식!!

​

​

​

​

​

​

​

​

사이드미러 카메라 활성화 작업이 마무리가 되면 이제 프론트 카메라 활성화 작업입니다.

​

​

​

현재의 프론트 그릴에는 전방카메라 장착이 불가하여 프론트그릴까지 전방카메라용 그릴로 교체 작업이 이루어집니다.

​

​

​

​

GV70 특성상 프론트 범퍼 탈거가 쉽지않네요 ^^;; GV70 , GV80 모두 동일한 방식의 범퍼랍니다 ^^

​

​

​

프론트 범퍼가 탈거가 되어진 후 프론트 그릴 교체 작업이 진행이 됩니다.

​

​

​

​

​

​

​

​

프론트 그릴 교체후 전방카메라가 요로코롬 장착이 되죠 ㅎㅎ

​

이제 전방의 화면을 담당하게 된답니다 ^^^

​

​

​

​

​

​

​

전방카메라 활성화 장착으로 인해 배선또한 순정 범퍼 와이어링 배선으로 교체!!

​

기존 3핀 커넥터에서 서라운드뷰 전용 30핀 커넥터로 교체가 이루어집니다.

​

​

​

​

​

​

​

기존 커넥터는 이렇게 3핀 커넥터!!

​

​

​

​

​

​

​

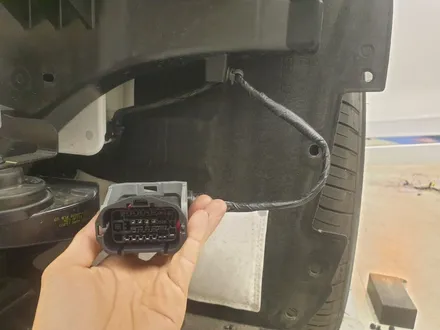

교체된 커넥터는 서라운드뷰 전용커넥터 30핀 커넥터이죠!!

​

당연히 순정커넥터 입니다.

​

​

타커넥터로 개조해서 사용하는 곳도 있지만 저희 덱스크루 광주광산점은 순정배선도에 나온그대로 커넥터 또한 순정그대로 활성화해드립니다 ^^

​

​

​

제네시스 순정옵션 전문튜닝샾 답게 커넥터 또한 순정으로 완벽하게 활성화 해드립니다!!

​

​

​

​

​

​

각각의 카메라에 배선작업및 커넥터 활성화가 진행이 되었으니 이제 한곳에 모이게 된답니다!!

​

​

각각의 영상들을 한곳에 모아 한 화면으로 보여주는 서라운드뷰 , 어라운드뷰가 활성화가 된답니다^^

​

​

이더넷 커넥터로 완벽하게 배선작업이 마무리가 되었네요 ^^

​

​

​

이제 보정작업이 이루어져야겟쥬??

​

​

​

​

​

​

​

전용 진단기로 각각의 영상 보정 작업이 이루어지면 이로써 GV70 서라운드뷰, 후측방모니터, 증강현실 네비게이션작업이 마무리가 되었네요 ^^

​

​

​

​

GV70 서라운드뷰 작동영상 한번 보실까유??

​

​

​

​

​

​

​

​

​

후진시 후방카메라만 작동했던 순정모니터에서 이젠 차량의 전체 모습을 한곳에서 확인이 가능해졌답니다 ^^

​

​

전진시에도 전방화면을 볼수가 있구요 ~

​

​

​

​

​

​

차량주행시 방향지시등을 점등하게되면 이렇게 3D 계기판에서 후측방 화면도 확인이 가능하답니다 ^^

​

​

서라운드뷰 튜닝으로 이젠 안전하게 주차도 할수있으며 좁은골목길도 걱정없이 주행할수 있을것같습니다.

​

​

​

제네시스 순정옵션튜닝 자신있습니다. 언제든지 문의주시면 완벽한 튜닝으로 답해드리도록 하겠습니다.

​

​

​

이상 GV70 서라운드뷰, 증강현실네비게이션, 후측방 모니터 그리고 3D LCD 계기판 튜닝 리뷰를 마치도록 하겠습니다.

​

​

곧 GV70 투톤핸들 부품이 입고가 될것같습니다. 다음 제네시스 순정 작업은 투톤핸들 튜닝이랍니다 ^^

​

​

투톤핸들 튜닝 리뷰때 또 뵈요,

​

​

​

​

감사합니다,

​

​

​

​

​
