( 송파) 아우디a4차량 순정모니터에 3d어라운드뷰 연동하기

안녕하세요

테마사운드 곽실장입니다

오늘은 아우디a4차량 순정모니터에 3d어라운드뷰 아이뷰 매립내용입니다

금일작업차량은 12년식모델인데 출고당시 딜러분이 서비스로 장착되었던 mmi코리아

후방카메라가 달려있었는데 고장으로인해 3d 어라운드뷰 시공을 의뢰해주셨습니다

카존어라운드뷰/ 제이엠어라운드뷰/ k뷰 / suve 플러스뷰/ 최고급형모델모두 장착이가능합니다

​

​

​

​

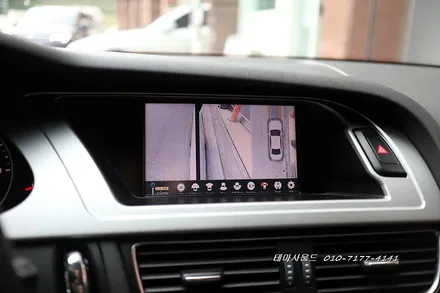

시연동영상입니다

​

​

​

​

아우디a4차량후방카메라 관련해서 입고되었습니다

​

​

​

​

​

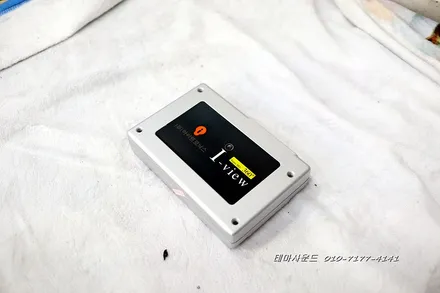

3d어라운드뷰 아이뷰 ECU컨트롤러입니다

​

​

​

​

​

​

​

아우디a4차량 입고시 순정화면과 후방카메라상태입니다

후방카메라화면이 동작이 안됩니다

후방카메라 인터페이스묘듈 모두 탈거후 새로 장착에 들어갑니다

​

​

​

​

​

​

​

​

​

​

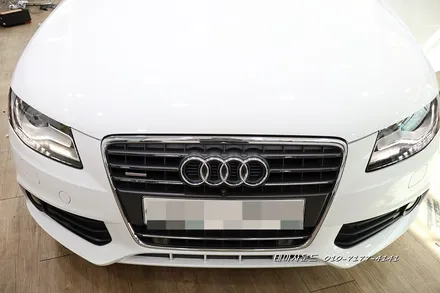

아우디a4차량 전방카메라를 장착한상태입니다

차량에 따라 포지션이 낮은차량도 있고 높은차량이 있습니다

차량에 따라 장착위치가 달라집니다

​

​

​

​

​

​

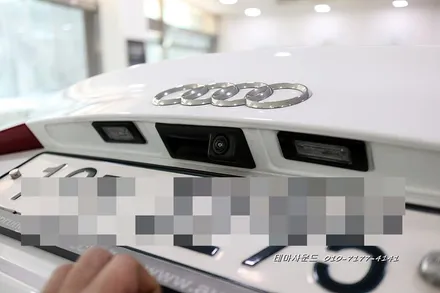

아우디a4차량은 일체형타입으로 후방카메라를 장착하게됩니다

저런식으로 하면 깔끔하겠죠

일반손잡이는 장착이어렵겠죠

순정손잡이후방카메라가 달려있어야 이식됩니다

​

​

​

​

​

​

​

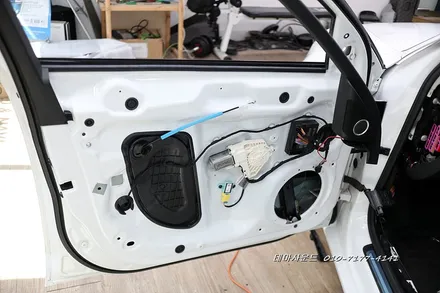

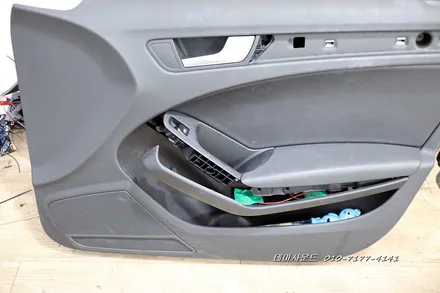

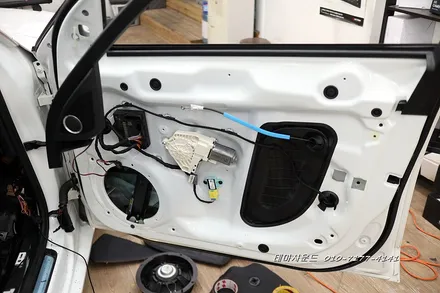

a4도어탈거한 상태입니다

​

​

​

​

​

​

​

​

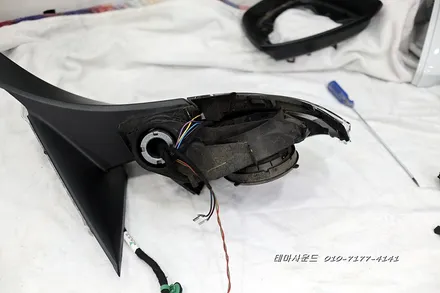

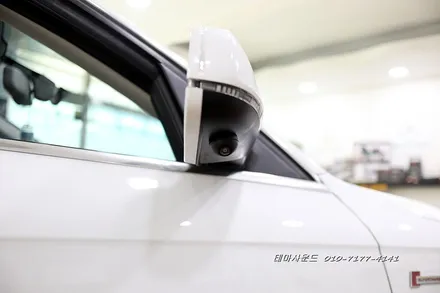

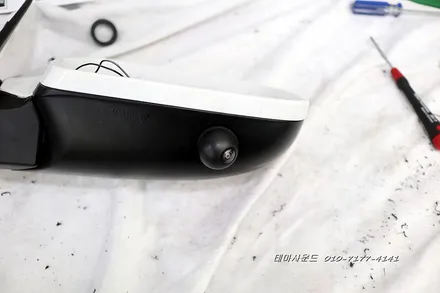

사이드미러도 탈거후 어라운드뷰 카메라를 장착한상태입니다

​

​

​

​

​

​

​

​

​

​

모든 배선은 순정라인으로 시공됩니다

물론 순정라인으로 안되는차량도 있는데 서비스홀로 시공이가능한부분입니다

​

​

​

​

​

​

​

​

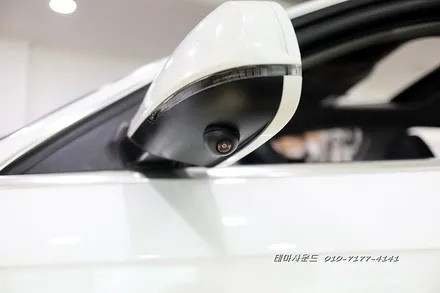

좌우 카메라장착완료

수평수직이 제일중요한듯해요

​

​

​

​

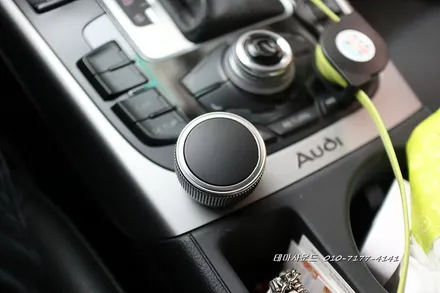

조그다이얼로 세팅이 가능합니다

​

​

​

​

​

​

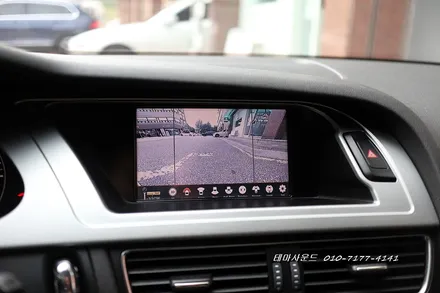

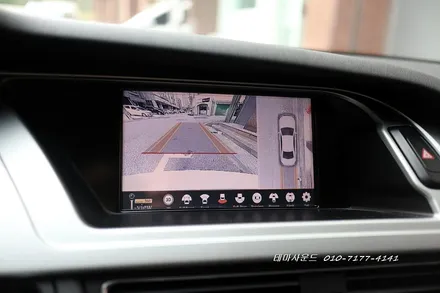

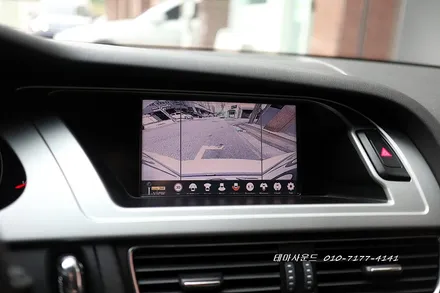

전후방화면입니다

​

​

​

​

​

​

​

​

​

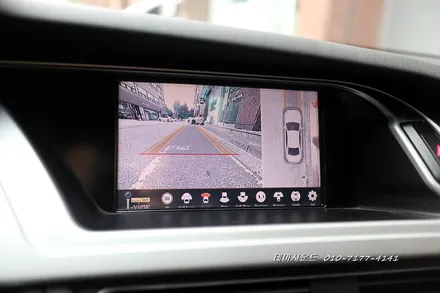

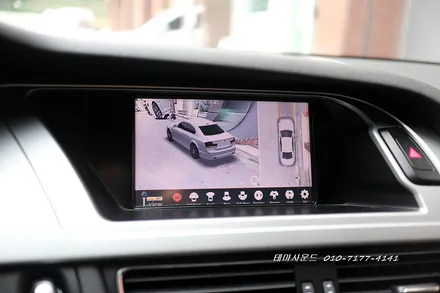

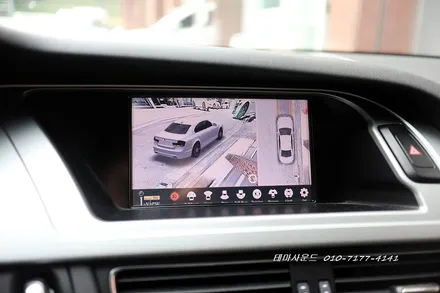

좌우 3d화면입니다

​

​

​

​

​

​

​

​

​

​

​

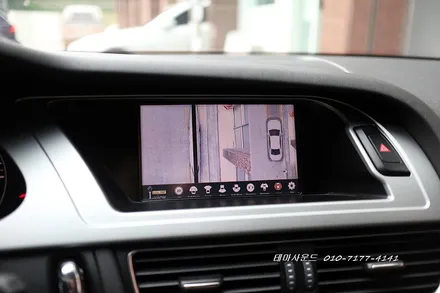

전후방 파노라마뷰

​

​

​

​

​

​

​

​

​

좁은길모드 노멀모드

​

​

​

​

​

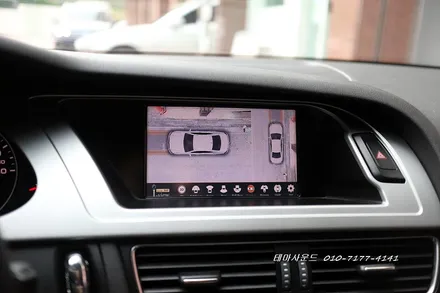

탑뷰화면입니다

보통 요런식으로 장착이됩니다

시공시간은 1일정도 소요됩니다

오늘은 아우디a4차량 3d어라운드뷰 매립내용이었습니다
