아반떼CN7 어라운드뷰 SUPER뷰(슈퍼뷰) 시공작업! 주차달인으로 등극!

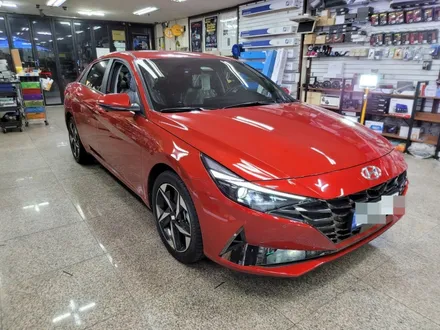

이번에 소개드릴 차량은 #아반떼CN7 강렬한 #파이어리레드

색상의 차량이 입고되었어요.

차량 색상만 예쁜게 아니라 이름까지도 예쁨이 느껴지더라구요

뜨거운 열정으로 가득해보이는 파이어리레드 아반떼!

여성분들에게 인기만점 일 거 같은데요?ㅎㅎ

빨간색이 예뻐보이면 나이든거라고 하던데.. 아니죠?(웃프다)

오늘 장착해볼 #어라운드뷰 슈퍼는 말이죠?

전/후/좌/우 4개의 카메라로 촬영한 영상을 조합해 스카이뷰를

제공할 뿐만 아니라 사각지대를 100% 해결해 초보운전자 분들께서도

유용하게 사용하실수 있는 제품 입니다.

더욱 안전한 주차로 접촉사고 발생율은 현저히 줄어들고

차선변경도 쉽고 험난한 길 가로등이 없는 시골길 좁은길 캄캄한

야간에도 사용할수 있는 제품입니다.

#슈퍼뷰 장착하나만으로 운전환경이 달라질수 있는 기회!

오토갤러리와 함께 해보세요^_^♡

​

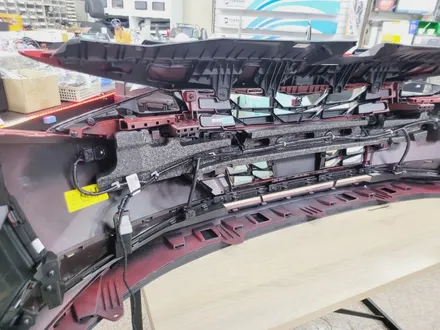

#어라운드뷰 작업을 위해 차량 실내 내장재와

전면 범퍼를 탈거해보도록 하겠습니다.

특히 아반떼 차량 같은 경우 탈거할 내장재도 많고 난이도가 좀 있으니

내장재 파손에 꼭 주의하시길 바래요~!!!

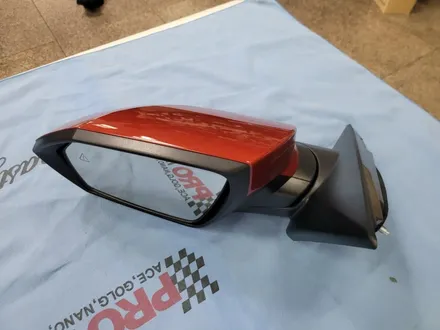

조심스럽게 탈거한 좌/우측 사이드미러는 홀 가공중에

발생될수 있는 손상을 방지하기위해 마스킹 작업을 꼼꼼하게

진행해주도록 하겠습니다.

사이드미러에 유리까지 탈거하고 난 모습인데요.

홀 가공과 배선작업이 이루어질 예정입니다.

전동 드릴 별렌치 각종 필요한 공구들을 포섭해 오시죠!!

전동드릴과 18mm 홀쏘를 이용해 카메라 크기에 맞춰

정밀하게 구멍을 뚫는 작업을 진행해보도록 하겠습니다.

단단한 고정과 정확한 카메라 각도를 위해 정확한 위치에

홀 가공을 해주셔야 합니다.

각종 배선들을 깔끔하게 정돈해주고 홀가공된 사이드미러

하단부에 카메라 장착을 해주시면 되세요!

완벽한 타공...우월한 퀄리티 ★

운전석 조수석 모두 동일한 작업 방식으로 진행한 후에

다시 재장착 해주시면 됩니다!

국산차 수입차량 모두 장착이 가능한 어라운드 뷰 슈퍼뷰!

운전석,조수석쪽 도어트림을 탈거한 후에 배선작업을 진행해봤는데요

순정배선에서 벗어나지 않는 최소한의 범위 안에서

배선작업을 진행했으며 위치에 맞는 커넥터에 연결만 해주시면 됩니당!

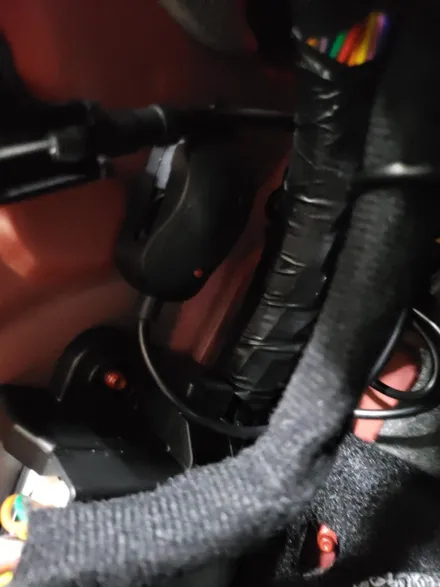

운전석 크래쉬패드에 있는 각종 배선들은 흡음테이프로

보호해주고 케이블타이를 이용해 깔끔한 배선정리까지 진행해 보았습니다

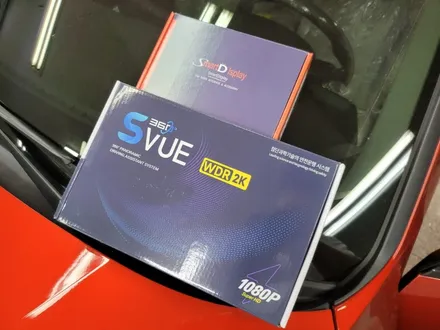

이번에 아반테CN7 차량에 사용된 인터페이스는

#스마트디스플레이 제품으로 대한민국 3사 #인터페이스 제조사 중 하나입니다.

필름 케이블을 이용하여 영상을 바이패스 하는 방식으로

고화질을 어라운드뷰 영상을 위해 사용되었습니다.

보이는 PCB기판이 보여지는데요

가운데 황금색 필름을 바이패스 하여

인터페이스 메인보드를 #순정오디오 패널 외부에 노출하여

작업하는 방식입니다.

​

이런 세세한 부분들까지 공개해드리는 센스! ! !

오토갤러리 칭찬 받아 마땅해~~~

슈퍼뷰 기능중 #블랙박스 기능이 탑재되어 함께 설치된 USB 디바이스 단자에

메모리디스크를 삽입하면 블랙박스 기능도 함께 사용하실수 있는데요

이 충격센서는 차량의 주차시 외부의 충격을 감지하여 작동됩니다.

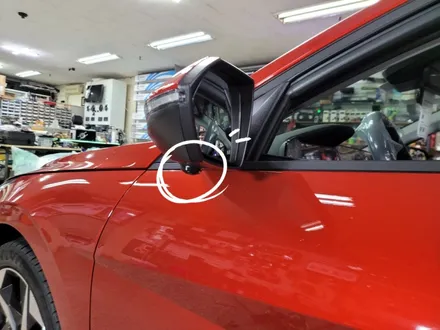

어라운드뷰 슈퍼뷰 카메라는 전방 후방 좌/우측

사이드미러 하단부에 총 4곳에 장착되었습니다.

완벽한 타공과 장착 거의 순정과 흡사하다고 볼 수 있겠네요^^

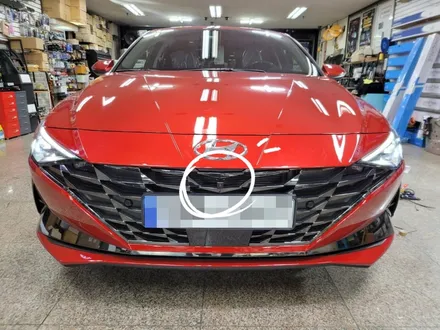

전면 그릴에 단단하게 고정되어 있는

슈퍼뷰 전방카메라!

앞으로 고객님의 주차에 있어 큰 도움이 될거라 믿어 의심치 않습니다

(잘못된 작업방식이나 단단하게 고정하지 않았을 경우

전방카메라가 탈착될수 있으니 꼭 어라운드 뷰 장착 전문점에서

시공받으시길 권해드리겠습니다)

배선작업 카메라 장착까지 완료되면서 95% 완성!

한 템포 쉬어 가기~~

계속해서 탈거하고 재조립하는 작업을 반복하다보니ㅠㅠ

이미 밖은 어둑어둑해졌네요

실장님 고생이 많으세요 화이팅!!!!

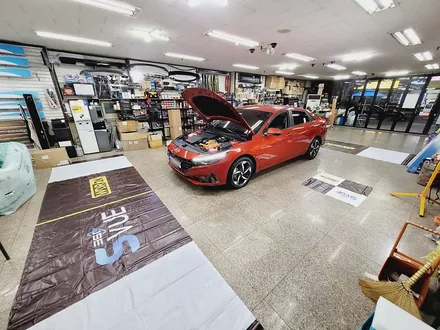

어라운드 뷰 작업중 가장 중요한 #공차보정 단계!

SUPER뷰 전용 패턴을 넓게 깔아주시구요!

잠시 패턴 안으로 출입을 금합니다.

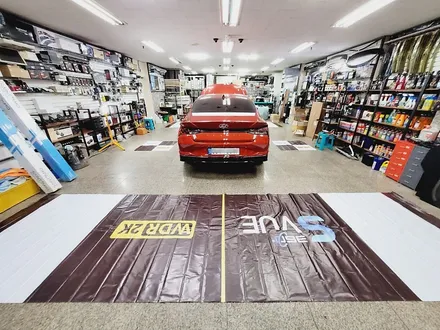

슈퍼뷰 패턴을 깔아주고 정 중앙선에 맞춰

차량을 파킹한 후에 공차보정을 시작해보도록 하겠습니다.

공차보정된 파일을 전송시킨 다음 차량에 입력하는 단계~~

순조로운 과정^^

기존에 취급하고 있던 #옴니뷰 제품은 본사에 공차보정을

요청한 후에 파일을 받아서 진행했지만 슈퍼뷰 같은 경우

직접 실장님께서 공차보정이 가능하셨어요.

휴휴~~ 하지만 당황하지 않으시고 척.척.척

역시 오토대장 다운 모습입니다!!

공차보정까지 모두 마치고 정상적인 작동을

체크하기 위해 실내로 들어와 시동을 걸어보도록 하겠습니다

부릉부릉~Brrrrr

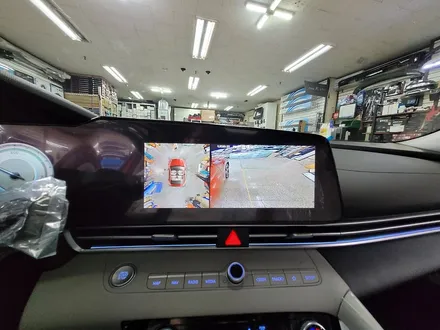

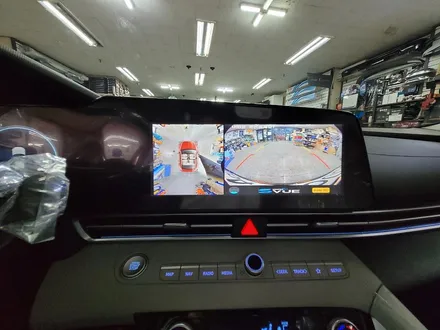

어떤 어라운드뷰 제품에도 없는 저조도0.01Lx로

식별이 어려운 어두운 환경에서도 밝고 선명한 화면으로

출력해냅니다!

역시역시 갓SUPER뷰~♪

사각지대를 보완한 안전운전을 위한 필수품!

​

드라이브시 비상등 이용해 뷰모드 실행

드라이브시 좌측 깜빡이 ON 뷰모드 실행

드라이브 시 우측 깜빡이 ON 뷰모드 실행

PAS선 좌우 비상 깜빡이 연동 뷰모드 실행

​

작동 방법도 간단하기 때문에 작업 후 차량을 받으셨을때도

쉽게 조작하실수 있으세요!

저도 한번 운전석에 앉아서 작동방법을 익혀봤는데 굉장히 쉽더라구요~~

​

특히나 좁은 주차장 진입이나 평행주차 T자 주차시

큰 도움이 됩니다.

전방 우측 깜빡이를 켜면 뷰모드가 실행되고 우회전 시 진행경로가

나오며 진행방향에 있는 물체나 사람이 PAS선에 감지되면

후방상황과 주차선을 확인하며 편리하고 안전하게 주차가 가능합니다.

초보운전자 분들 뿐만아니라 신차 뽑으신 분들 혹시나

주차시 접촉사고가 염려되시는 분들 강력추천 드립니다.

초 광각 카메라의 왜곡 보정기술과 영상 합성 기술이

결합해 직관적 슈퍼HD 영상을 구현해 타 제품의 어라운드뷰

보다 월등함을 확인할수 있었습니다!

이렇게 기나긴 여정의 아반떼CN7 슈퍼뷰 장착이 마무리 되었습니다.

기존에 옴니뷰 어라운드뷰 작업을 하면서 조금 아쉬운 점이

있었다면 다소 떨어지는 화질이었는데

그런 부분까지 모두 완벽 소화한 잇 아이템으로 등극 했습니다.

고객님들의 많은 관심과 호응으로 무럭무럭 자라나는 오토갤러리

항상 최선을 다하는 모습으로 보답해드리겠습니다.

지금까지 #오토갤러리 그레이스 였구요!

다음 멋진 차량 좋은 작업으로 만나뵙겠습니다.

감사합니다

​
