트레일블레이저 3D 어라운드뷰, 360도 카메라

안녕하세요

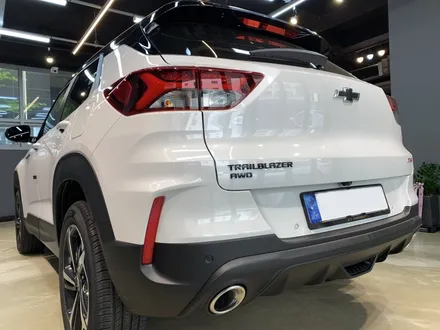

쉐보레 트레일블레이저 차량에

​

3D 어라운드뷰,360도 카메라를 장착합니다.

​

국산, 국내제조 3D 어라운드뷰 제품입니다.

전용 인터페이스와 함께 장착을 합니다.

​

차량은 이제 막 출고된 차량입니다.

2021년 6월 차량입니다.

​

3D 어라운드뷰 시스템은

전,후,사이드미러 좌,우

4방향에 카메라를 모두 장착하여

기존 하늘에서 내려다본 탑뷰와 함께

사용자가 조작하여 3D 화면으로 차량을 볼 수 있습니다.

​

3D 어라운드뷰 시스템과 전용 인터페이스 입니다.

현재 차량에는 후방카메라가 장착되어있고

기존 오디오 시스템 이화면 그대로 어라운드뷰 화면을 볼수 있으며

터치도 그대로 이용하여

3D 화면을 변경하며 사용자가 보기 편한 화면으로 조작할수있습니다.

차량에 모든 시스템이 모두 정상동작하는지 점검후

장착을 하기위해 풀러내기 시작합니다.

​

후방카메라를 먼저 장착하기위해

트렁크쪽에서 작업을 시작합니다.

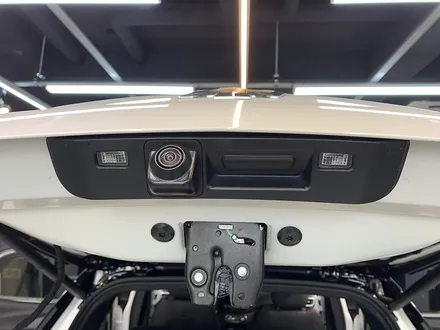

후방카메라는 원래의 위치에 장착합니다.

기존 후방카메라 자리에 깔끔하게 바꿔 장착합니다.

원래있는것처럼 배선도 길을 따라 말끔히 정리를 하고

장착후 마치 순정처럼 높은 완성도를 보여주게 됩니다.

​

​

후방카메라가 장착이 되고

이제 측면 카메라를 장착하기위해

도어 트림을 풀러냈습니다.

​

측면 카메라는 사이드미러

하단에 위치하기때문에

배선작업을 위해 이렇게 하는데요

이렇게 사이드미러 방향에서

3D 어라운드뷰 본체까지

순정 배선 라인을 이용해

밖에서 노출된 배선 하나없이

배선작업이 진행됩니다.

사이드미러를 분해하여

배선 노출없이

카메라를 장착하였습니다.

카메라는 모두 SONY CCD 가 적용된

고화질 HD 카메라 입니다.

​

모두 이 카메라가 적용되어야

화질을 HD 화질로 볼수있습니다.

측면을 바라보기 위한 사이드미러

하단에 카메라가 장착이 되었습니다.

측면 카메라까지 모두 장착을 마치고

이제 전방카메라를 장착합니다.

​

트레일블레이저 차량의 전방 카메라는

이렇게 아주 좋은 위치가 있는데요

정중앙에 이렇게 전면을 바라보고

장착을 합니다.

위치가 아주 좋습니다.

전방 카메라 배선 또한 마치 하나처럼

어떤건지도 모를 정도로

아주 깔끔하게 배선 정리를 합니다.

​

​

이제 3D 어라운드뷰를 보기위한 4개의 카메라를

모두 장착하였습니다.

​

화면이 나오는지 확인해보겠습니다.

우선 원래의 시스템 화면이

정상동작하는지 확인합니다.

모두 이상없이 동작 하고요

3D 어라운드뷰 시스템이

후진기어 동작시 화면이 표시되는것이

기본 동작이지만

차량 핸들의 음소거 버튼을 이용하여

강제로 화면전환,좁은 골목길이나

주변 환경이 안보여 확인이 필요할때를 대비해

주행중에도 볼 수 있도록 장치를 만들어 놓았습니다.

4개의 카메라 화면이 모두 들어옵니다.

그러나 제각각 표시되서

좌측 화면을 보면 어색합니다.

​

그래서 바둑판모양처럼 생긴 판을

기준으로하여 카메라의 화면을 보정합니다.

바로 이렇게 생긴 판 입니다.

​

차량 주변에 이런 기준을 잡아 판을 깔아주면

이 점 과 네모 판을 기준삼아

프로그램이 인식하여

4개의 카메라를 하나로 일치하게

위치를 잡으며 화면 보정을 합니다.

바로 이렇게 차량 주변으로 깔아둔 판과 화면에서 보이는것과

마찬가지로 가지런하게 보여줍니다.

카메라 화면 보정이 완료되었습니다.

카메라의 화면은 하단의 모양대로 표시되며

화면 터치를 이용하여

내가 원하는대로 바꾸어 볼 수 있습니다.

전,후방 화면뿐아니라

후방 측면도 상세하게 볼수있습니다.

총 10가지의 화면으로 표현되니 상황에 맞게 바꿔가며

볼수있고

언제어디서든 차량 주변을 상세히 볼수있도록

가능합니다.

​

3D 어라운드뷰 화면입니다.

화면 좌측 하단에 3D 라고 표시되면

차량을 3D 화면으로 볼수있습니다.

3D 어라운드뷰 화면은 영상으로 보실게요~

이렇게 내가 원하는대로

위에서든 측면이든

내 맘대로 조작하여 차량 화면을 보게 됩니다.

​

또한 차량 이미지또한 동일한

트레일블레이저로 만들었습니다.

​

​

또한 후진 기어 동작시

후방화면으로 전환되고

이렇게 화면으로 주차라인이 표시되어

후진시 주차 라인으로 안전하게 후진할수 있도록

가능하게 되었습니다.

후진시에도 3D로 전환하여 볼수도 있고

핸들 조작시 주차 가이드 라인도 핸들에

방향에 맞게 움직이게 됩니다.

후진기어 동작시 3D 화면과 함께 주차보조선이

핸들 방향에 맞게 조작됩니다.

​

주차시 보이지 않는 환경을

쉽게 확인할수있습니다.

​

또한 방향 지시등을 연결하여

측후방을 볼수있도록 하였습니다.

쉐보레 트레일블레이저

3D 어라운드뷰 360도 카메라

장착으로 차량을 한층 업그레이드 시켜보세요

감사합니다.

위례신도시에 위치한

심박사 자동차연구소 입니다.

감사합니다.

​
