폭스바겐 티록 3D 어라운드뷰 360도 카메라

안녕하세요

​

폭스바겐 티록

3D 어라운드뷰,360도 카메라 장착입니다.

장착은 구리 본점에서 진행 하였구요

​

카존 3D 어라운드뷰 시스템과

전용 인터페이스를 이용하여 장착을 합니다.

​

전,후,좌,우 4방향 카메라를 장착하여

어라운드뷰, 차량을 360도로 보게 되고

또한 3D 로 사용자가 원하는대로 화면을 이동하여

차량을 사각 없이 볼 수 있습니다.

​

차량은 2021년 6월 이번에 나온 신차 입니다.

카존 3D 어라운드뷰 시스템입니다.

​

​

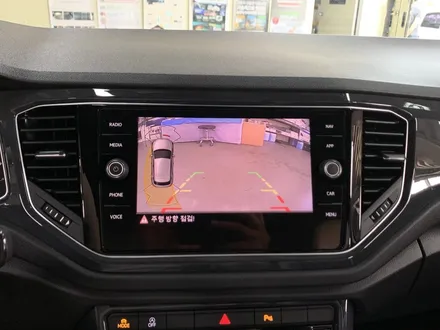

차량에 이렇게 원래의 모니터가 있고

현재는 후방카메라만 표시되고 있습니다.

4개의 카메라를 장착하기위해 먼저

기존 후방카메라가 달려있는 자리에

후방카메라를 제거하고 새로 장착하였습니다.

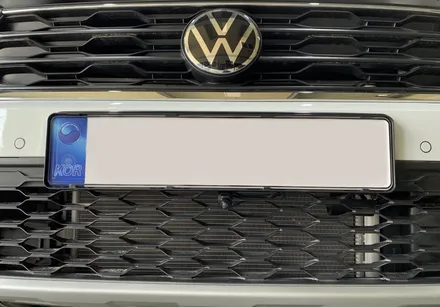

전면 카메라는 앞범퍼에 위치하고

배선역시 간섭없게 3D어라운드뷰 본체까지

배선작업을 합니다.

측면 카메라를 장착하기에

도어트림을 탈착하여 백미러 하단에

카메라를 장착합니다.

측면 카메라 배선 역시

어라운드뷰 본체까지 배선이 와야하기에

차량 원래의 배선 길을 따라 안전하고

문제 없게 배선작업을 하게 됩니다.

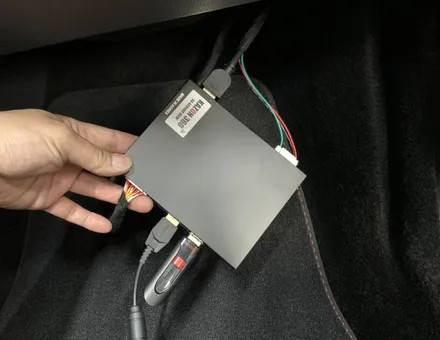

바로 이 본체까지, 모든 카메라를

장착하고 배선이 하나로 모여

어라운드뷰,3D 어라운드뷰로 보여주게 됩니다.

​

이제 모든 카메라를 장착하고

화면을 켜봅니다.

그런데 좌측 기본 어라운드뷰 화면,카메라의 모양이

어색하고 이상하게 표현됩니다.

그리하여

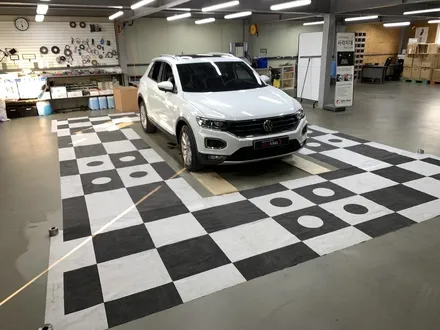

차량 주변에 이렇게 기준점이 되는

바둑판 모양의 판을 깔아 기준을 잡고

카메라의 화면을 일치하게 보정 작업을 시작합니다.

이렇게 기준점을 잡아둔 모양이 제대로 보이게

만들어 실제 주행에서 문제가 없게 만들어 주게 됩니다.

바로 이렇게 말이죠

차량 주변에 깔아둔 바둑판 모양이

일치하게 만들어주게 됩니다.

2D 모드시 전방,후방

원하는 모드 원하는 방향 터치 동작하여

화면을 볼 수도 있습니다.

또한 측면 화면 모드를 바꿔 주변을 상세하게 볼수도 있습니다.

​

3D 어라운드뷰

기본 동작 영상으로 보시구요

기본적인 동작으로도 후진주차,또는 전진주차시

편리하게 사용하시면 되겠습니다.

또한 후진기어 동작시 핸들의 방향에 맞게

후방 가이드라인이 움직이게 됩니다.

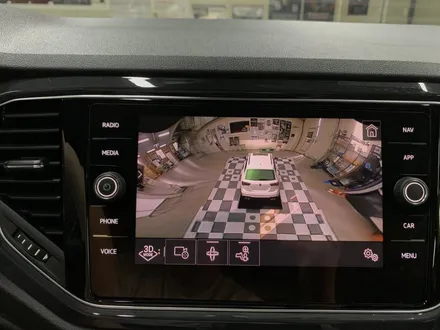

그리고 3D 화면으로도 사용자께서 전환하여

원하는대로 차량을 화면에서 이동하여

볼수도 있습니다.

터치로 동작하여

전,후,또는 하늘에서 내려다 보게

어떠한 화면으로도 볼수있게 가능합니다.

​

3D 어라운드뷰 동작

영상으로 보실게요~

이렇게 차량의 모니터 터치로

차량을 이동,화면을 전환하여

어떠한 방향으로도 볼수있습니다.

​

​

또한 좁을 골목길이나,

주행시 차량 주변을 보고싶을때도

강제로 화면을 전환하여

차량 주변을 볼수도 있게 만들어 놓았고

방향 지시등 연동으로

측후방을 집중 화면으로 표시 되기때문에

사각 없이 확인도 가능합니다.

​

방향 지시등 연동 동작

영상으로 보실게요~

​

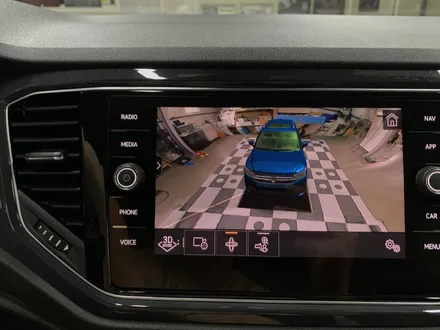

차량이미지는

차량의 색상과 일치하게 변경가능하며

보기 편한 색상으로 사용자가 조절하면 되겠습니다.

​

폭스바겐 티록

3D 어라운드뷰

360도 카메라 장착이었습니다.

감사합니다.

위례신도시에 위치한

심박사 자동차연구소 입니다.

감사합니다.

​
