(송파) 올뉴쏘렌토 순정모니터 3d 어라운드뷰 연동정보입니다

안녕하세요

테마사운드 곽실장입니다

오늘은 올뉴쏘렌토차량에 #3d 어#라운드뷰 매립내용입니다

올뉴쏘렌토차량 8인치 순정네비게이션 달린옵션입니다

순정모니터에 연동하기위해서는 인터페이스라는 묘듈이 필요합니다

인터페이스묘듈 + 3d 어라운드뷰 묘듈 이렇게 필요한부분입니다

올뉴쏘렌토차량중에 사제네비 아이나비 지니 아틀란달린차량도 3d #어라운드뷰매립이 가능합니다

사제네비달린차량에 장착은 가능하지만 화질은 순정네비게이션에 연동하는것보다 화질이 떨어집니다

​

​

​

​

​

​

​

​

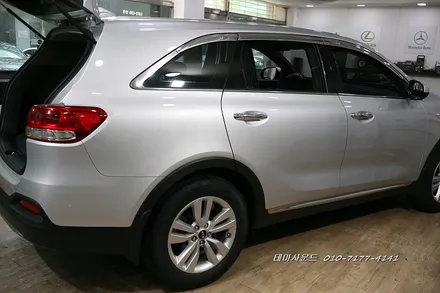

올뉴쏘렌토차량 예약후 입고해주셨습니다

퇴근하시고 방문주셨습니다

보통 7~8시간 정도 소요됩니다

전날오후에 입고시 담날 점심시간이나 오후에 출고됩니다

당일날 오전10시부터 입고시 오후 7시정도 출고되는데 작업에 변수에따라

담날로 변경되실수있습니다

사실상 퇴근하시고 맞기는게 좋긴합니다

오전에 맞기시면 중간중간 상담이 길어지면 작업시간도 늘어나는경우도 생기더라구요

또 중간에 간단한 as건이나 블박작업건도 할수있구요

다른것도 하고 그래야지 수지타산이 되는데 하루종일 어라운드뷰만 붙들고있으면 밥먹고살기힘들어요

​

​

​

​

​

​

​

​

​

​

올뉴쏘렌토차량 작업중인데요

사제 어라운드뷰 작업은 크게 기술적인부분이 필요없어요

탈거후 장착 세팅 요런식입니다

​

​

​

​

​

​

​

​

​

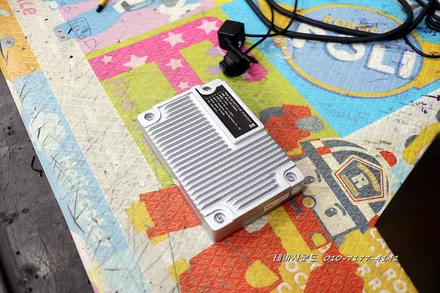

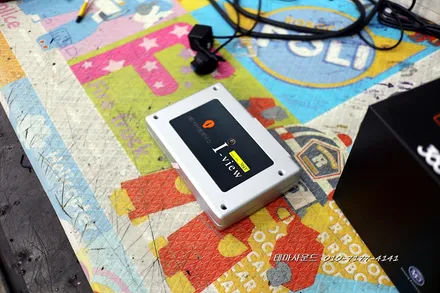

3d어라운드뷰 ECU컨트롤러입니다

​

​

​

​

​

​

​

​

​

​

​

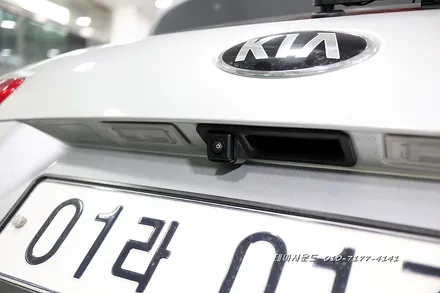

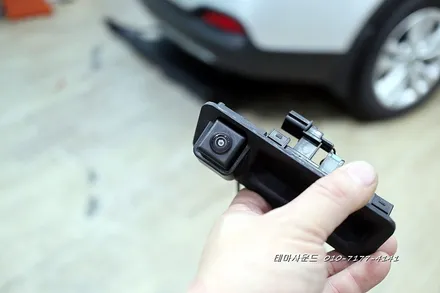

순정후방카메라 탈거후 3d어라운드뷰 카메라를 순정가니쉬에 조립한상태입니다

​

​

​

​

​

​

​

​

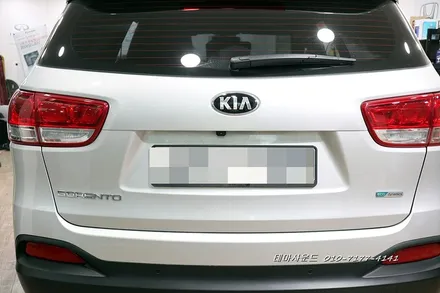

올뉴쏘렌토 어라운드뷰전용후방카메라 작업완료

​

​

​

​

​

​

​

​

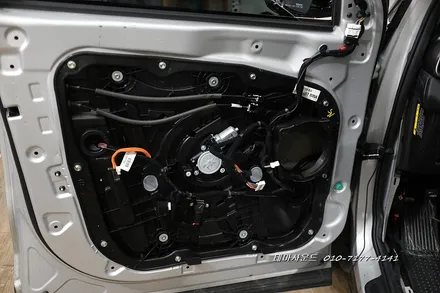

운전석도어 탈거해서 사이드미러에 카메라작업중이에요

요게 제일많이 시간이 소요됩니다

사실상 올뉴쏘렌토차량만 매일하면 3~4시간에도 작업이 완료되겠지만

사실상 같은차량을 매주작업 하기는 어렵겠죠

물론 작업하기전에 머리속에서 항상 메뉴얼을 숙지하고 작업을 하게됩니다

생각없이하다보면 나중에 재작업이 필요하는경우도 생겨서 한번할때 신경써서 작업해야합니다

​

​

​

​

​

​

​

​

​

​

​

​

​

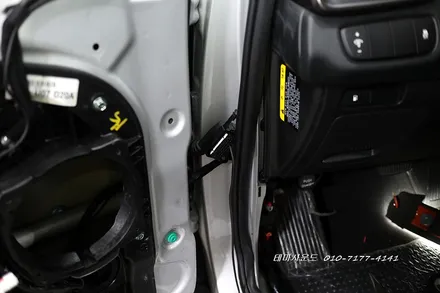

어라운드뷰 배선은 순정배선라인으로 배선안보이게 작업하는중입니다

물론 깔끔하긴합니다

나중에 문짝탈거시 배선을 커팅해야하는 단점이있습니다

문짝탈거하는일은 거의없겠지만요

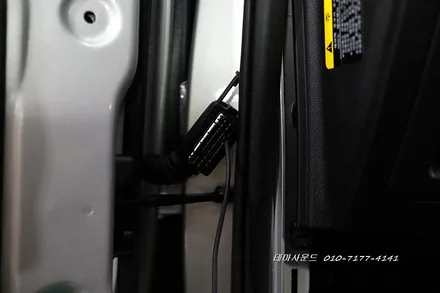

정비에 지장없게 하기위해서는 순정핀을 인아웃해서 작업하는게 좋겠죠

​

​

​

​

​

​

​

​

​

​

​

​

​

​

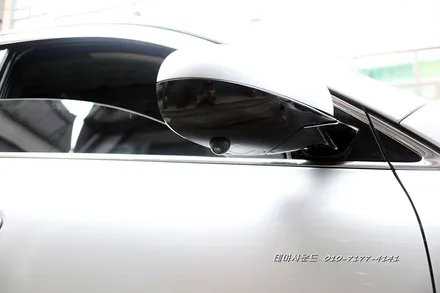

사이드미러에 카메라장착이완료되었습니다

국산차량은 작업하기 아주간단하고 좋아요

수입차량 아주 까다롭고 시간도 많이 걸려요

​

​

​

​

​

​

​

​

​

​

​

​

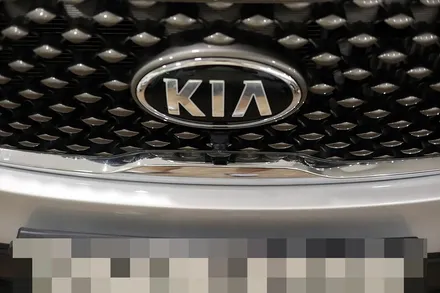

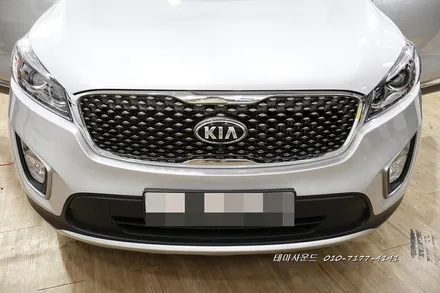

올뉴쏘렌토차량에 그릴에 전방카메라 장착완료

살작 가공해서 진행됩니다

아주 좋아요

​

​

​

​

​

​

​

​

​

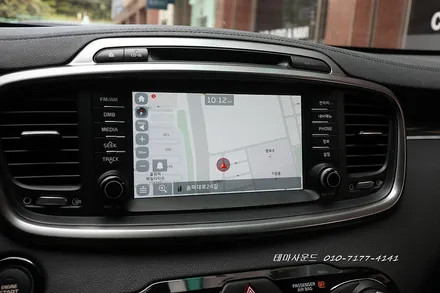

올뉴쏘렌토 순정네비게이션화면입니다

순정네비 사제네비게이션 구분은 우측 집중키 표시가 다릅니다

시간되시면 비교해보시요

​

​

​

​

​

​

​

​

​

​

​

​

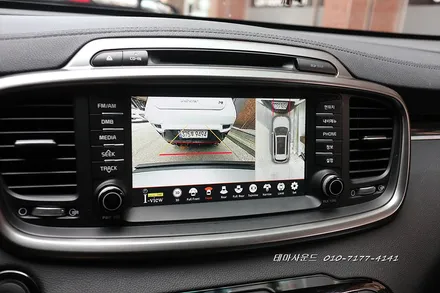

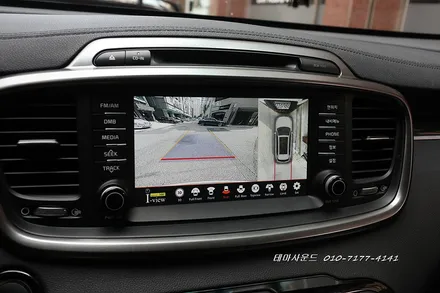

올뉴쏘렌토 전방화면과 후방화면입니다

hdmi방식으로 연결되어서 1280*720 (hd) 해상도로 세팅되었습니다

​

​

​

​

​

​

​

​

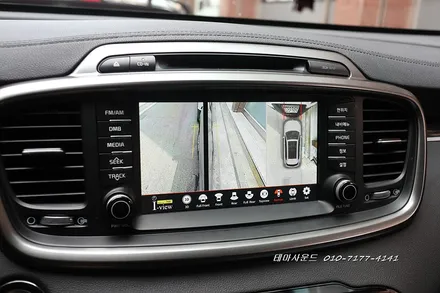

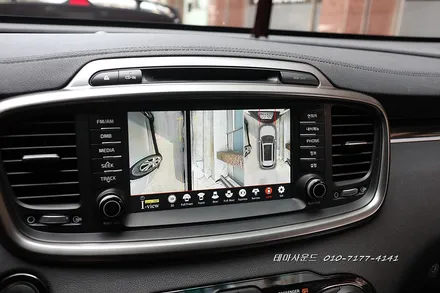

좌우 골목길이나 좁은길에서 유용한 노루모드입니다

​

​

​

​

​

​

​

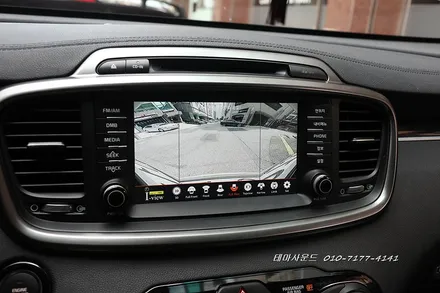

후방파노라마뷰입니다

​

​

​

​

​

​

​

좌우 깜밖이시 동작되는 뷰

​

​

​

​

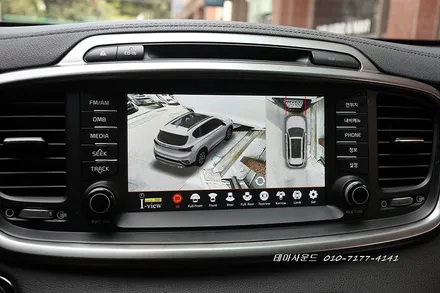

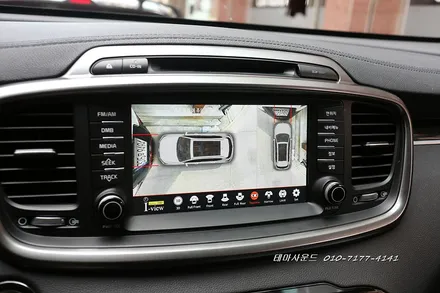

탑뷰화면입니다

사실상 여러가지 뷰모드가있습니다

막상 사용하는건 전방후방 탑뷰가 제일 많이 사용하실듯합니다

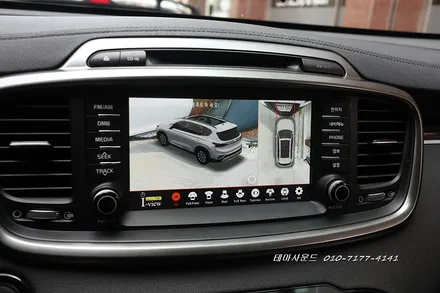

국내 정식수입되는 3d어라운드뷰 시공내용이었습니다

감사합니다
