안녕하세요

​

쉐보레 트레일블레이저 차량에

3D 어라운드뷰를 장착합니다.

​

구성은

전용 인터페이스와

3D 어라운드뷰 셋탑박스 입니다.

​

현재까지 차량 옵션에 네비게이션이 적용되어있는

차량에만 장착이 가능했는대요

이제는 네비게이션 옵션이 미적용된 차량에도

장착이 가능해졌습니다.

​

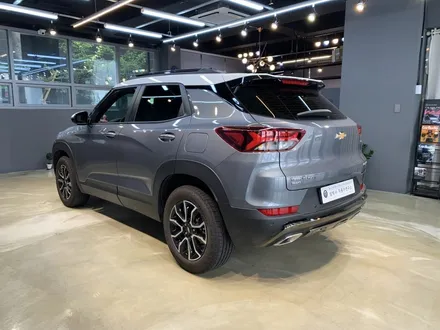

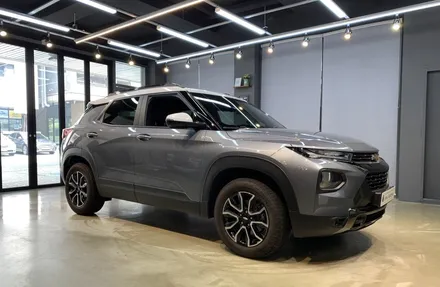

쉐보레 트레일블레이저 입니다.

카메라의 구성은 전면,측면 두개,후방

이렇게 총 4개의 카메라 구성으로

각각의 카메라 배선을 한군데로 모아 셋탑박스에 연결되고

연결된 셋탑박스에서 디지털 영상으로 출력되어

전용 인터페이스에 연결하여

원래의 화면에서 볼 수 있습니다.

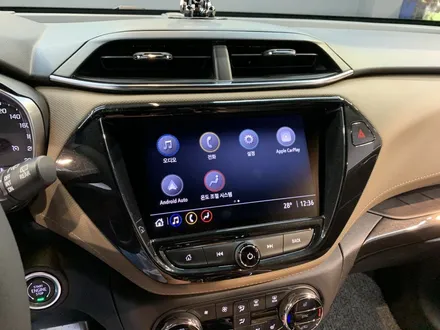

차량 오디오 옵션을 보게되면

이렇게 카플레이,안드로이드오토,라디오 정도로

네비게이션이 빠져있는 화면입니다.

현재까지는 이렇게 적용된 차량에는 장착이 불가능했지만

이제 가능 하게 만들었습니다.

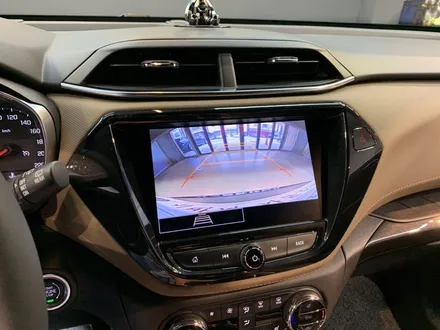

차량엔 후방카메라만 적용되어

후방의 화면만 볼수있었는데요

이제 3D 어라운드뷰를 장착하여

다양한 화면으로 주행시 편안하게

주차 및 주행을 가능하게 하였습니다.

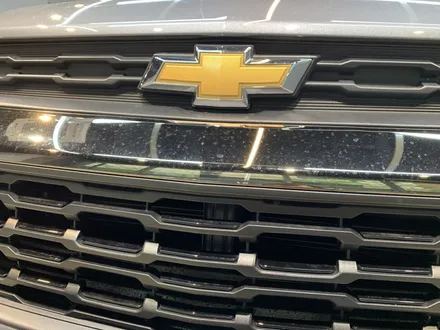

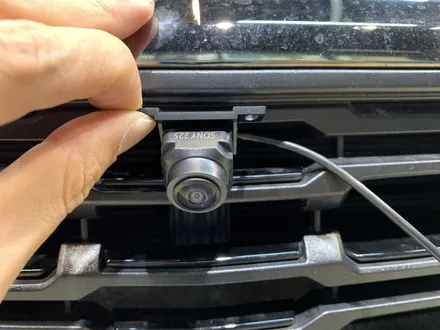

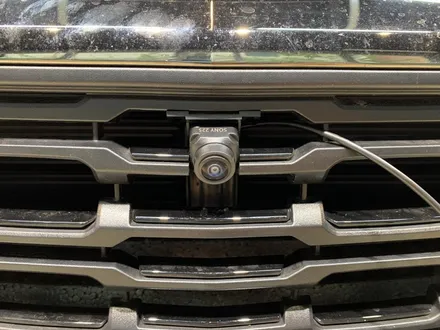

전면 카메라는

여기 그릴 중앙에 장착합니다.

바로 이자리에 장착하려하는데

카메라의 크기 때문에

조금 가공해야 할것같습니다.

가운데 필요한 만큼 걸리적거리는 부분을 제거하였습니다.

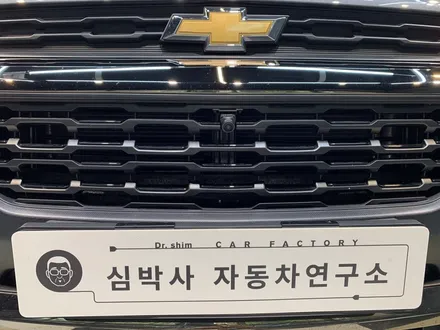

그리하여 이렇게 마치 원래의 것처럼

깔끔하게 장착되었습니다.

​

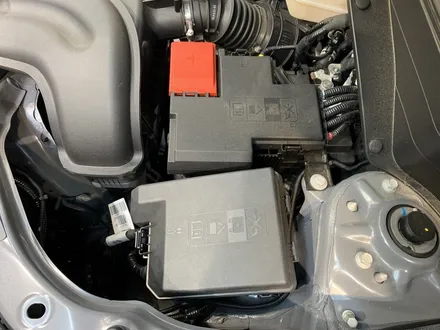

배선또한 깔끔하게 정리하였습니다.

​

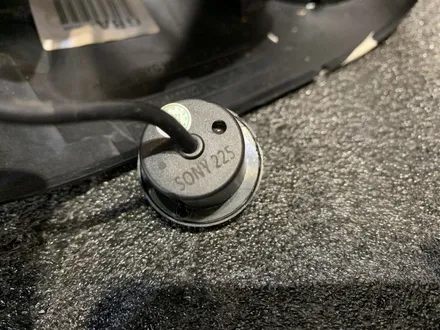

후방의 카메라는

현재 원래의 자리에 장착을 하게 되는데요

다른 트레일블레이저와는 조금 다른 모습입니다.

이렇게 풀러내어

그자리 그대로 장착을 하게 됩니다.

카메라는

모두 소니 이미지센서가 적용된

HD 카메라로 장착합니다.

화질 또한 HD 화질로 볼수있게 됩니다.

후방의 카메라 또한 이렇게

깔끔하게 장착이 되었구요

배선은 원래의 배선 길을 따라 안전하고

깔끔하게 정리합니다.

후방의 카메라를 완료하였습니다.

후방의 카메라도한 마치 원래의 옵션처럼

장착되었습니다.

​

​

이제 측면의 카메라 두개를 장착하는대요

운전석,조수석 각각의 사이드미러에 위치하게 됩니다.

​

바로 사이드미러 하단에 위치하게 됩니다.

이렇게 분리하여 장착하게 됩니다.

사이드 카메라도 소니 이미지가 적용된 카메라 입니다.

​

이렇게 하단에 장착하였습니다.

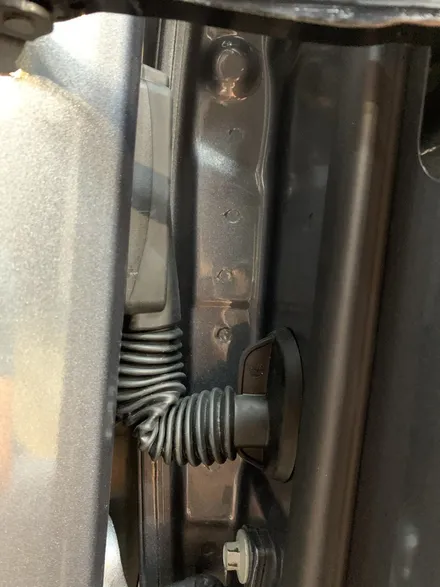

사이드 카메라의 배선은

전방카메라는 후방카메라의 배선정리보다

좀더 신경써야하는데요

도어가 움직이기때문에

배선길을 따라 간섭없게 정리를 잘 해주어야 합니다.

이렇게 밖에 노출없이

안쪽으로 배선정리를 해주어야 하겠습니다.

이렇게 깔끔하게 장착하였습니다.

​

​

이제 모든 카메라를 장착을 하고서

어라운드뷰 셋탑박스쪽으로 배선을 모아 연결합니다.

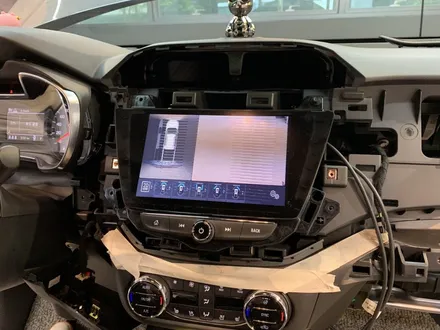

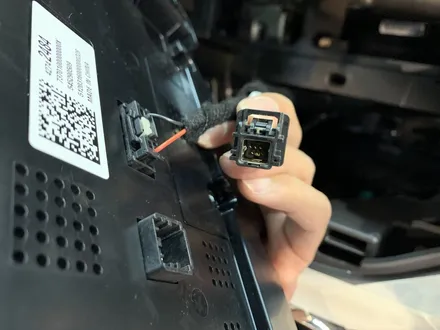

또한 전용인터페이스는

전과는 다른 방식으로 연결되기때문에 이렇게

모니터 뒤에서 연결되고

화면또한 이차만을 위한 셋팅을 시작합니다.

네비게이션 미적용

트레일블레이저의

3D 어라운드뷰 장착은 최초 입니다.

셋팅해주신 연구소 분들께 감사드립니다.

화면이 정상상으로 나오지 않았지만

이렇게 화면을 맞추는데 성공하였습니다.

화면 띄우느라 고생하셨습니다.

감사합니다.

​

이제 바닥에 깔린 저 공차보정판이 어슷하게 보이는것만

보정하면 되겠습니다.

현재 보정 전 이어서 이렇게 어슷하게 보이는것입니다.

공차보정을 마친후

이렇게 바닥에 깔린 보정판에 하나로 일치하여

보이게 합니다.

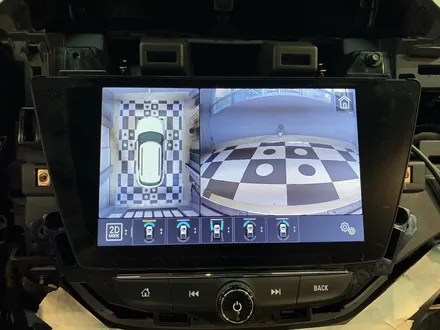

현재는 2D 화면으로 보이는것이구요

​

이제 공차보정과

테스트를 마치고 풀러낸 모든것을

다시 조립하고 장착을 마무리합니다.

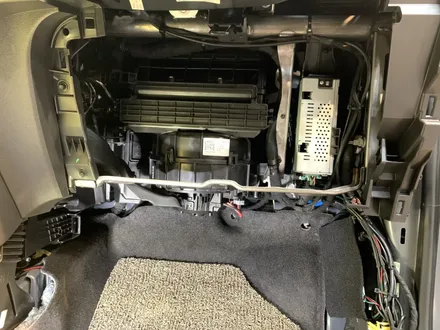

기기들은 모두 조수석 글로브박스 안쪽 한켠에 위치해두고

배선정리를 해주게 됩니다.

또한 모든 마무리를 하고서 시스템이 문제가 없는지 동시에 확인도 합니다.

​

​

이제 모든게 마무리 되어 기능확인을 합니다.

​

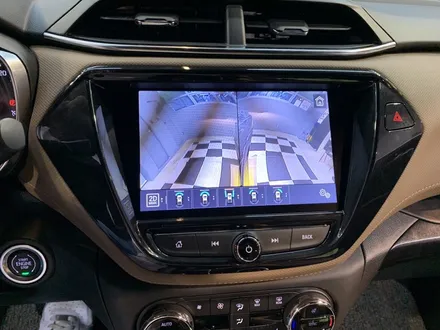

후진 기어 동작시

기본 화면으로 후방화면과 탑뷰를 볼수 있게되고

화면의 터치로 사용자가 원하는 화면으로 전환하여

자세한 차량 주변을 확인할수있습니다.

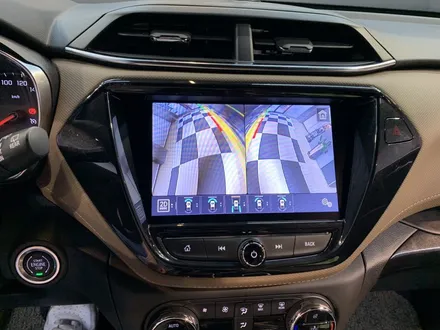

다양한 화면으로 전환하여

차량주변 상황을 판단할수있게 되었습니다.

​

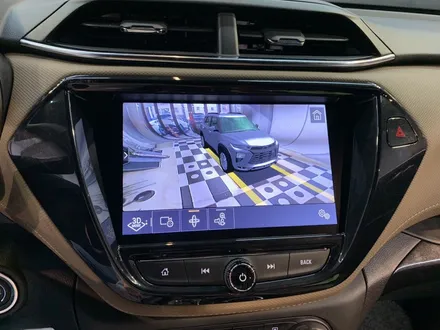

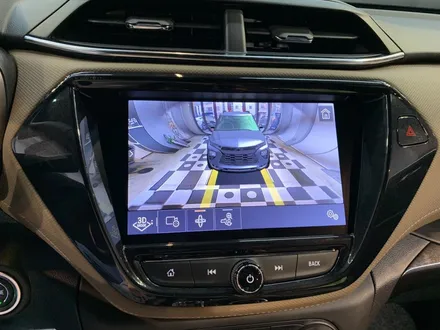

또한 3D 화면으로도 전환하여

차량 주변을 볼수도 있습니다.

모니터 터치를 하여 차량의 화면을 원하는대로

볼수있습니다.

​

차량 이미지는

트레일블레이저로 바꾸어

더욱더 원래의 옵션처럼 느끼게 하였습니다.

​

그리고 차량의 버튼을 이용하여 주행시

3D 화면으로 차량 주변을 볼수있어

좁은 골목길이나 좁은 길도 주행시 도움이 되겠습니다.

​

​

동작영상도 함께 보겠습니다.

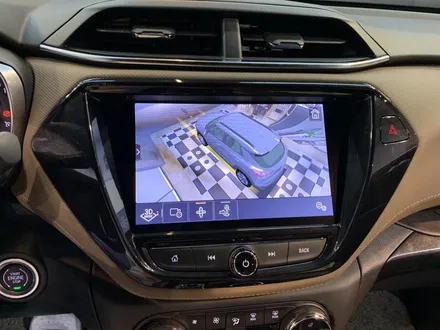

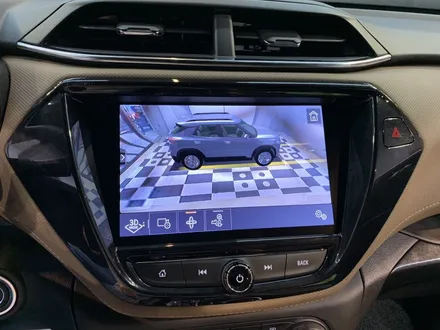

3D 화면에서는 모니터 터치하여

차량이미지를 변경하여 세밀하게

주변을 볼수 있습니다.

​

또한 후진근접시 좌측의 화면처럼

PDC화면도 추가하여 보이게 하였습니다.

​

​

트레일블레이저 3D 어라운드뷰

장착으로 주차시 혹은 주행시 편리하게

차량주변을 편리하고 한번에 볼수 있게 가능한

어라운드뷰 장착이었습니다.
