카니발KA4 어라운드뷰, 서라운드뷰 순정부품 시공 - 후측방모니터링 기능까지 완벽한 순정옵션

​

​

​

안녕하세요. 순정옵션 튜닝전문 에스로드 부천본점 입니다.

​

경기 시흥에서 방문 해 주신 카니발KA4 차주님 입니다.

분명 풀옵션으로 차량 계약을 하신 것 같은데

막상 수개월을 기다려 차량을 인도받고 보니 생각했던

어라운드뷰 기능이 없어서 많이 실망스러웠다고 하시네요. ㅠㅠ

괜히 깡통차 같다는 표현까지 써 가며.. 한탄하시네요.

​

풀LCD 계기판도 있지만 깜빡이 작동했을때 계기판에 아무런 반응도 없고..

구입전 카탈로그와 광고영상 등에서 봤던것과 달라서 많이 당황하셨을 듯 하네요. ㅎ

​

다행히도 빌트인캠 옵션이 있는 차량이라서 그나마

시공을 결정하는데 심한 현타가 오시진 않아서 다행이네요.

​

지난주 예약을 해 주셨구요.

원래 화요일에 시공하기로 했었지만 500Km도 주행하지

않은 상태에서 사고 피해를 당해 수리를 진행하는 바람에

이번주 금요일에서야 시공 할 수 있었네요.

​

당연히 모든 부품은 순정부품이구요,.

부품 뿐만아니라 순정과 동일한 동축케이블 및 파크라

커넥터까지 모두 순정으로 완벽한 시공 해 드렸습니다.

​

​

​

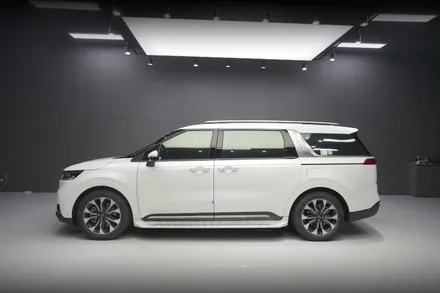

입고된 카니발KA4 차량입니다.

고객분이 저희 아파트 바로 앞동에 거주하셔서 출근길에

겸사겸사 픽업 해 드렸네요. ㅎ

​

​

​

​

이상황을 보시고 많이 실망하셨다고 합니다.

이렇게 큰 차량에 어라운드뷰가 없다니요..!!!

요즘 캐스퍼도 시공하는 마당에..

크기가 족히 2배는 되어 보이는 카니발에..ㅠㅠ

​

​

​

​

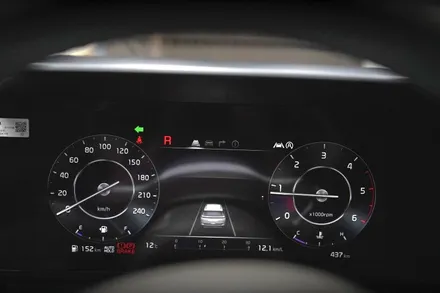

디지털 계기판은 적용되어 있는데 깜빡이를 작동시켜도

아무런 변화가 없네요.

​

​

​

​

곧바로 범퍼를 탈거하고 시공 시작 합니다.

그릴을 SVM 사양으로 교체하고, 전방카메라 장착 후

범퍼배선까지 SVM 사양으로 모두 교체 합니다.

​

​

​

​

교체된 범퍼 배선과 딱 맞는 차측 커넥터에도 배선작업을 통해

전방카메라 연결이 이루어 집니다.

​

​

​

​

​

완벽한 모습이죠..?

이제 전방카메라가 완성 되었습니다.

​

​

​

​

이제 좌,우측 사이드미러 교체와 카메라 배선작업이 진행 됩니다.

사이드미러는 SVM 카메라가 적용된 앗세이로

교체하기 때문에 별다른 특이사항은 없네요.

​

​

​

​

​

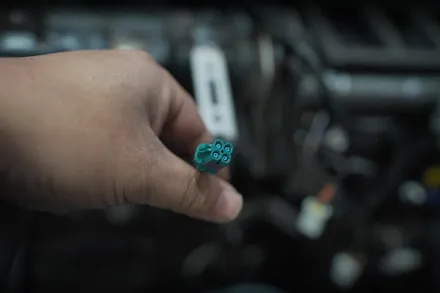

이건뭐.. 파크라 단자도 사각형과 원형을 짬뽕으로

사용했네요.

기아 님들~~ 제발 커넥터좀 바꾸지 말고 그냥 사용해 주세요.

매번 차량 풀체인지 될때마다 커넥터 구하는것도 너무 어렵네요. ㅠㅠ

​

​

​

​

​

​

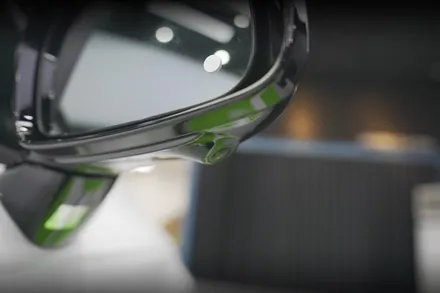

사이드미러 교체후 하단에 적용된 카메라 입니다.

뭐.. 순정이기 때문에 깔끔함을 논할 필요가 없네요.

​

​

​

​

사이드 카메라는 주차시 어라운드뷰 기능과..

주행중 깜빡이 작동시 계기판에서 후측방화면이 보여지는

BVM 기능까지 요거 하나로 작동 됩니다.

​

​

​

​

​

빌트인캠 옵션이 있는 차량의 후방카메라는

교체하지 않고 어라운드뷰 기능으로 사용이 됩니다.

​

​

​

​

다른건 문제가 없는데 AVM (주차보조모듈) 을

원래 순정의 위치에 장착하는 난이도가 정말 극악이네요.

HUD 시공을 하지 않는데도 데시보드 탈거 해 보긴 처음 입니다. ㅋㅋ

먼저 빌트인캠 모듈도 SVM 사양으로 교체를 해 주어야 하구요.

​

​

​

​

주차보조 모듈에 체결되는 커넥터도 모두 순정으로

준비 해서 딱 맞게 장착 합니다. ㅎㅎ

​

​

​

​

ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

이과장 너 뭐하니...?

​

땅속에 개미라도 잡아먹는 자세네요. ㅋㅋㅋ

​

SVM 모듈을 장착하고 볼트 체결하는게 정말

난이도가 높았습니다. ㅎ

​

​

​

​

​

​

모든 유닛 장착이 완료되고 카메라 공차보정을 위해

차량과 보정타겟을 셋팅 합니다.

​

​

​

​

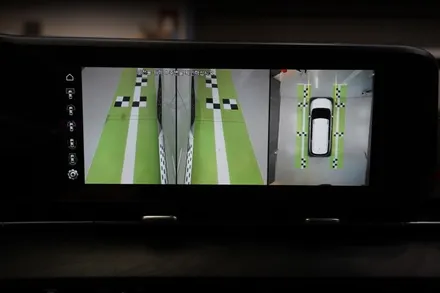

카메라 보정을 하기전 화면인데요.

우측의 어라운드뷰 화면을 보시면 영상이 많이 왜곡되어 보입니다.

​

​

​

​

​

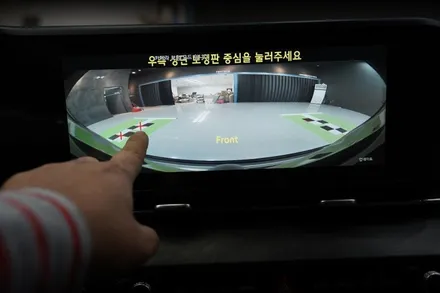

진단기 통신 연결 후 화면의 터치를 통해서

4개의 카메라 보정점을 잡아주면 자동으로 보정값이

모듈에 입력되어 저장 됩니다.

​

​

​

​

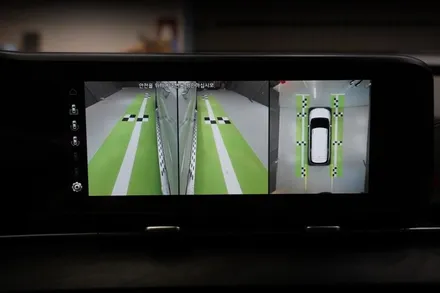

이제 카메라 보정까지 끝나고 영상 왜곡이 사라진

진짜 순정의 어라운드뷰 기능을 이용하실 수 있습니다.

​

​

​

​

​

후방 확대뷰, 측면뷰 등 다양한 뷰모드 순정과 동일하게

화면 터치를 통해 변경 가능하구요.

​

​

​

​

​

D모드에서도 후방모드일 때와 동일하게

확대뷰, 측면뷰 등 다양하게 이용하실 수 있습니다.

요즘 가성비 때문에 사제 어라운드뷰 시공도 많이 하지만

​

적어도 빌트인캠 옵션이 있는 차량이라면

절대 순정부품의 시공을 추천 해 드립니다.

부품 퀄리티, 내구성, 배선등등 순정은 차원이 다르니까요.

​

​

​

​

​

​

마지막으로..

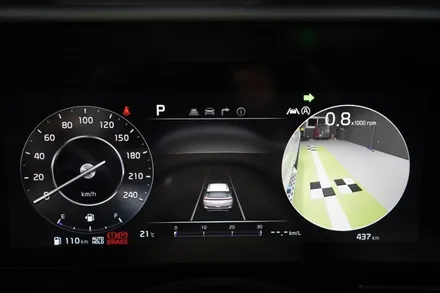

순정옵션의 장점.. 기존에 있던 풀LCD 디지털 계기판에

깜빡이 작동시 후측방 화면이 보여지는

후측방 모니터링 시스템 (BVM) 기능까지 연동되어 보여집니다.

​

이건 추가금 받는게 아니고.. 어라운드뷰 시공하면 저절로 되는겁니다. ㅋ

​

​

​

​

​

​

​

카니발 순정 어라운드뷰 시공 견적문의 할 때에는

반드시 빌트인캠 옵션이 있는지 여부를 알려주셔야 합니다.

빌트인캠 옵션이 있는 차량이라면 당연히 순정 어라운드뷰를 추천 해 드리구요.

빌트인캠 옵션이 없는 차량이라면 가성비 고려해서

사제 어라운드뷰도 권하긴 합니다. ^^

​
