전자파킹EPB 우측구동부 단선/단락 C241701,모터펌프(전기개통) 이상 C240201경고등 LF소나타 LPi / 인천 계양

lf소타나 LPi 15년식 차량입니다

갑자시 전화 한통화 ~~~~??

강남 어느 한곳 주차 타워에 가처버린 차량???

전자파킹 브레이크가 풀리지 않아 주차장에서 차를 빼지 못한다는 전화 입니다

간단하 생활점검으로 알려 드렸습니다

기본으로 퓨즈 점검을 하죠 이상이 없다는 전화가 다시 왔습니다

4년전에 전자파킹 개조를 한 차량이라내요 ㅠ.ㅠ

차량을 보기전에는 알수 없는 상황입니다

보험사 출동으로 주차타워에서 차량을 견인해서 저희 샵으로 이동을 했습니다^^

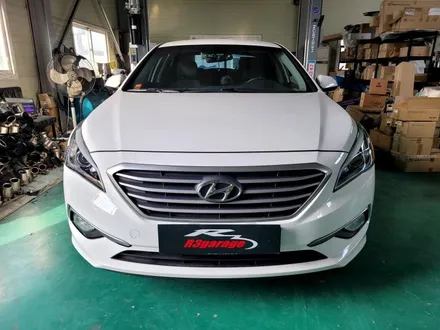

간신히 도착한 lf소나타 lpi 차량입니다

리어 우측 브레이드 EPB 쩔어 붙어서 풀리지 않내요ㅜ.ㅜ

일단은 전원이 들가지 않아 전원 점검까지 진행을 합니다

강제 전원으로 EPB를 풀었으나 역시나 오일 압력으로 풀리지 않내요

강제로 해체를 하고 신품으로 교체 진행을 합니다

이것으로 된것이 아니죠 ㅠ.ㅠ 기본 브레이크 경고등 확인으로

두가지 고장코드가 나오내요 C241701 과 C240201 고장코드 입니다

일단은 전원 공급을 확인하는데 실내 퓨즈까지 이상이 없어요

이런 고장코드는 기본적으로 전원 공급을 확인을 해야 합니다

자~~ 그럼 무엇이 문제인지 지금부터 하나하나 풀어 갑니다

튜닝으로 전자파킹 EPB 개조를 한 차량입니다

문제는 EPB 커넥터 작업 저희 업체가 작업과는 전혀 다른 자작업으로 되어 있내요

아주 불안한 작업입니다 ㅠ.ㅠ

지금 올려 드리는 커넥터 작업은 튜닝업체에서 이름이 알려즈 업체나 일부 업체에서

많이 사용하는 작업으로 혹시나 오차의 작업을 발생하는 것으로 꼼꼼하지 못한 작업입니다

통전 테스트를 했는데 개조한 커넥터 부분에서 우측 EPB 출력 신호가 나오지 않내요

출력이 나오닞 않는것은 전원 공급이 잘 않되는 것입니다

고장진단 확인으로 커넥터 전원 공급 불량으로 확인이 되어

커넥터 교체 작업을 진행합니다^^

시간이 만이 걸리는 작업으로 진행을 하도록 하겠습니다^^

보험 견인으로 타워 주차장에서 끌고 나온 차량이 입고 되었습니다^^

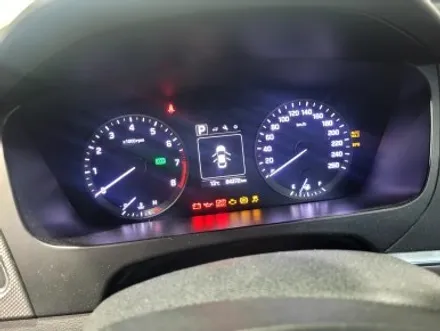

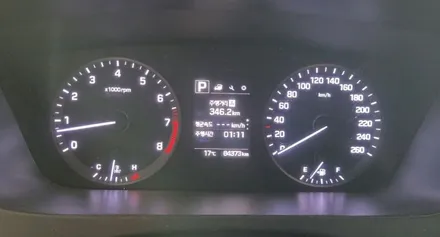

경고등을 확인을 해 보았습니다

EPB가 붙어서 브레이크가 풀리지 않아서 타이어가 끌려서 입고 되었습니다^^

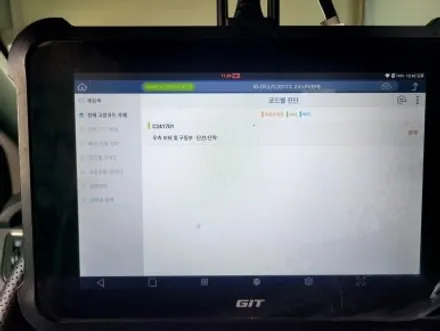

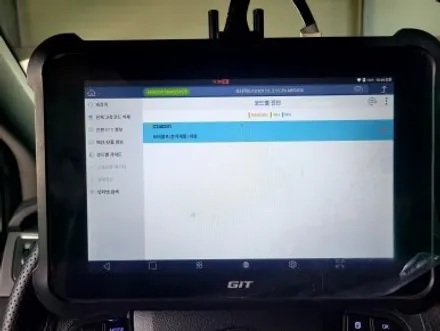

고장코드 입니다

일단은 하나하나 점검을 해 봅니다

퓨즈하고 전원 단락을 확인을 해 봅니다

아무런 이상이 없네요

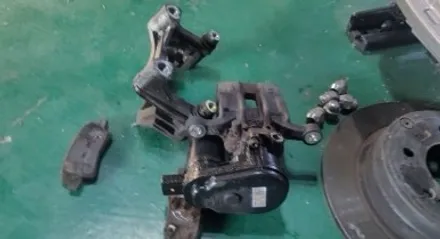

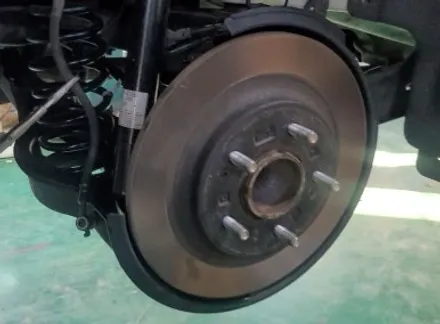

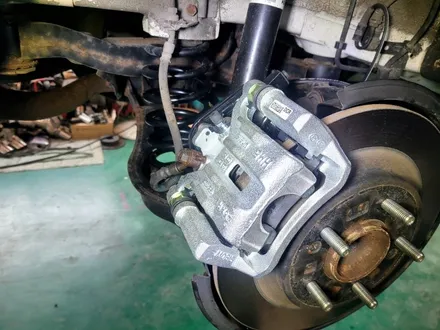

강제 전원으로 EPB를 풀었으나 압착이 풀리지 않아 강제 분해를 해서

EPB 브레이크 캘리퍼를 교체 합니다^^

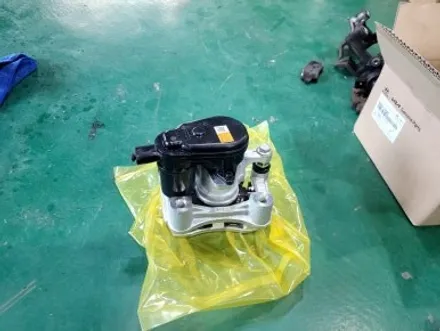

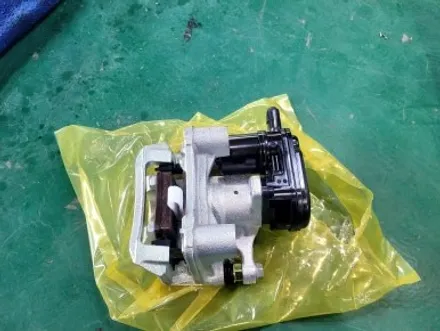

배송이된 전자파킹 EPB 캘리퍼 입니다

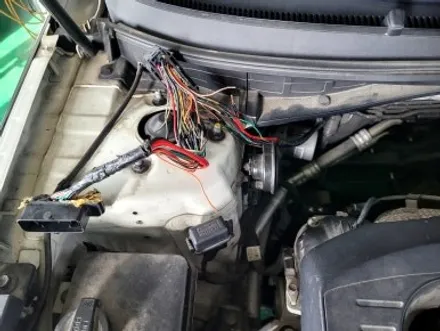

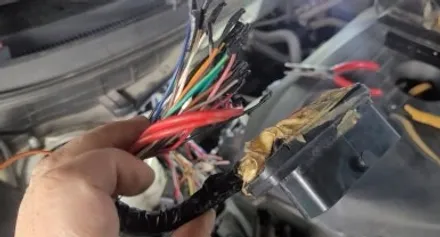

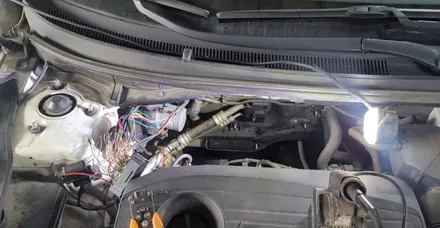

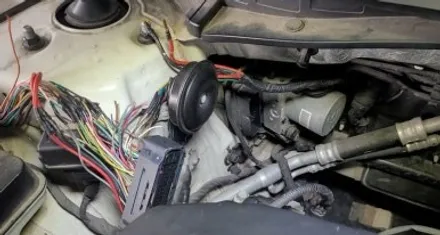

VDC 커넥터를 이렇게 작업을 하는군요

전원 단락이 여기서 생기네요 ㅠ.ㅠ

모든 배선을 통전 테스트와 전원 테스트까지 확인을 하고

퓨즈 전원까지 확이 이상이 없내요

VDC에 EPB 출력 신호가 나오지 않내요 ㅠ.ㅠ

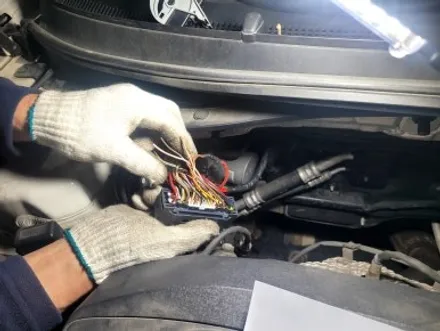

커넥터 불량으로 전촉이 되었다 않되었다 하내요

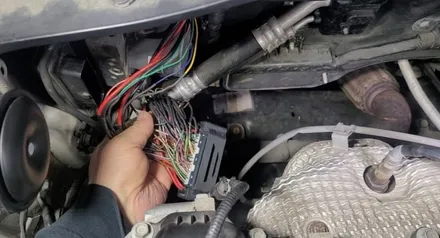

커넥터 배선에 전열 테잎을 풀어서 확인을 다시 해 보았습니다^^

배선 단선 단락 경고등이 계속 발생으로 커넥터 접촉 불량으로 커넥터를 하나로 만드는

작업입니다 시간이 많이 소요됩니다^^

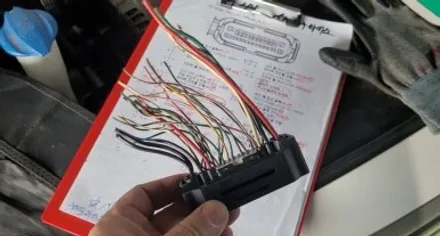

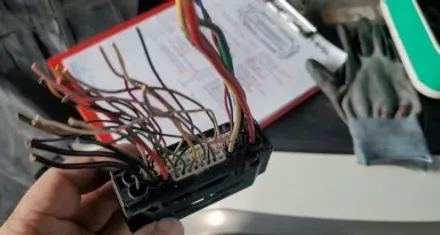

하나로 통합하려면 배선도를 보면서 하나하나씩 연결 작업이 진행 합니다

납땜고 수측 작업으로 커넥터를 순정과 동일하게 커넥터에 연결 작업을 합니다^^

하나하나씩 연결한 배선입니다

경고등 발생을 하는지 확인을 해야죠 ㅎㅎㅎ

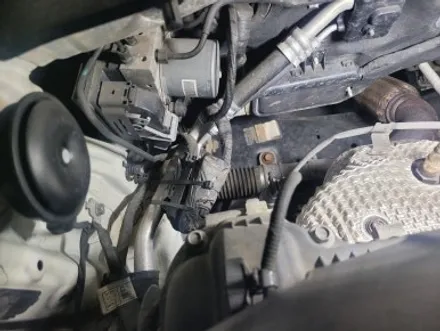

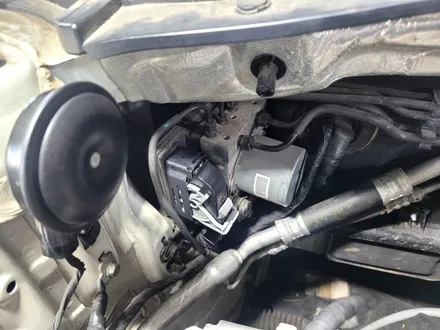

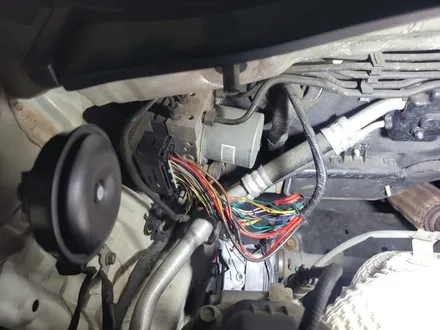

VDC에서 모든 배선 작업이 완료가 되었습니다

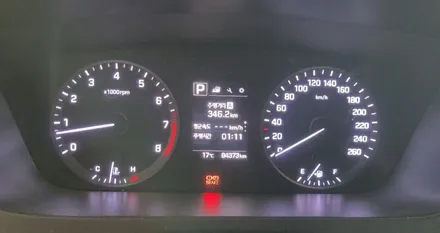

경고등도 살아지고 전상 적으로 전자파킹 EPB 경고등이 살아 졌내요

시간이 많이 소요 되었습니다^^

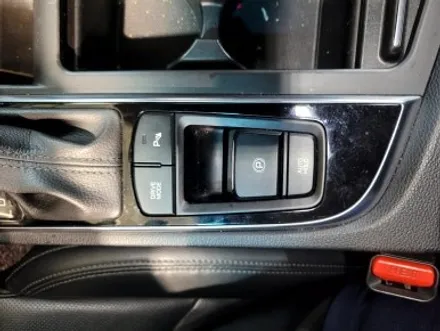

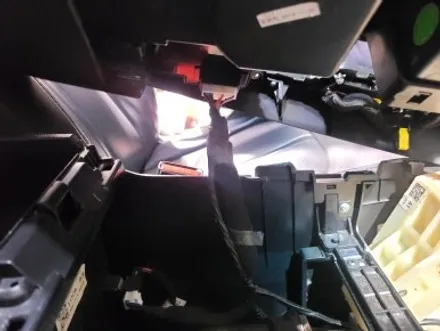

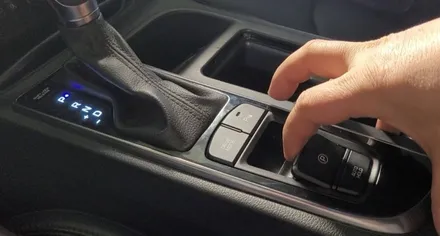

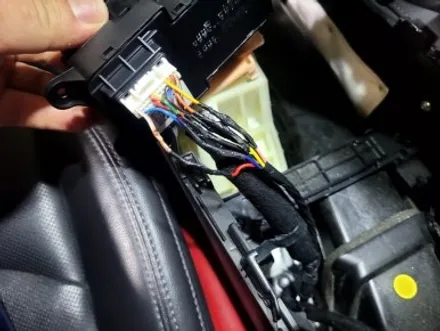

EPB 스위치도 다시 한번 확인을 합니다

시공한 업체에서 꼼꼼하게 하지 않아 다시 한번확인을 해서 단도리를 했습니다 ㅋㅋ

경고등이 발생하지 않아 매우 기쁨니다 ㅋㅋㅋ

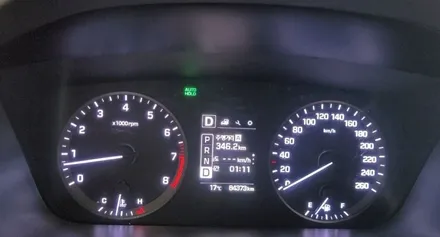

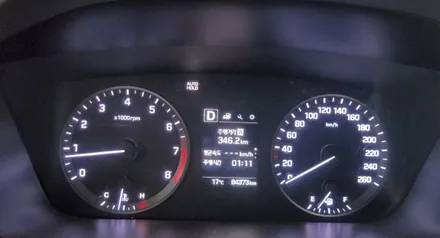

오토홀드가 정상적으로 들어오내요 ㅋㅋㅋ

​

파킹으로 전환시하고 가속패달 전환시에서 확인이 되었습니다

자세한 부분은 영상으로 올려 드렸습니다

정상 작업이 완료가 되었습니다

감사 합니다^^
