폭스바겐 투아렉, LCD 터치 인 아웃 개조 N-LINK2 디지털 셋톱 & HDMI 인터페이스 IW04-VW-T 적용 / 서울 구로구 구로동

폭스바겐의 고급 라인업  SUV  투아렉 입니다 ~

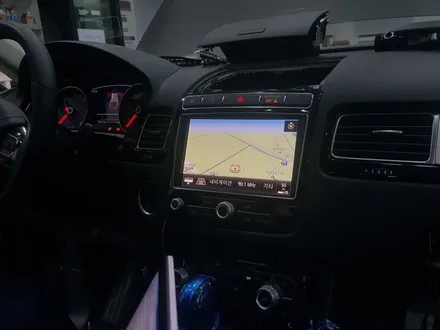

RNS850 이 적용된 투아렉은  해상도 800-480 ,  게다가 순정 내비게이션에서 터치를 지원 합니다
독일 순정맵이 불편한것은 사실이지만, 터치로 제어가 되기 때문에 구지 애프터 마켓 제품이 필요한가 ??  의문이 따르긴 하지만....
소비자의 취향이란 참 다양 한거죠 ~
 국내 사양의 터치 네비게이션으로 원하는 고객들이 생각보다 꽤 많으니.....   그래서 인디웍 스페셜리스트 들이 움직였습니다

폭스바겐 투아렉의 CAN DATA 와 MMI DATA , LVDS chip 기반 역시 AUDI 와 동일 합니다.
때문에 이미 취합되있는 DATA 를 기반으로  ,  배선 위치만 찾아주면 됩니다.

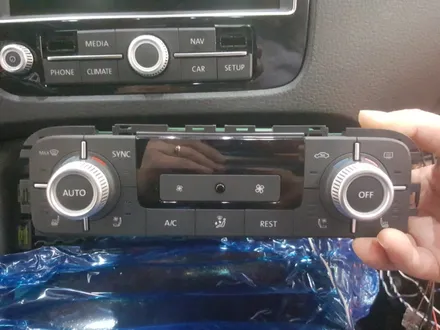

자동차 기어 변경에 따른 정보는 차량의 공조기 쪽  high speed CAN  DATA 를 활용 하죠 ,  HS CAN 의  high 와 Low 의 위치 확인을 끝냈고요
차량 버튼 값이 취합된 MMI DATA 배선과  영상쪽 LVDS 배선 정보 까지 확인을 끝냈습니다

AUDI 3세대 MMI  기반의   RNS850 UNIT  이지만,    AUDI 와는 다르게 순정 LCD가 터치가 가능한 모니터 이기 때문에 터치패널 시공은 필요하지 않습니다.

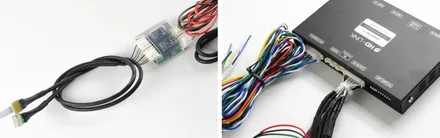

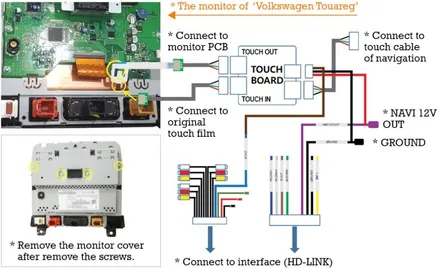

터치패널 시공보다 까다로우면 까다로울수 있는 .... 순정 터치 IN/OUT 이 가능하게 해주는 터치 IN/OUT 서브보드 모듈을 적용 해야 하는데요 ...

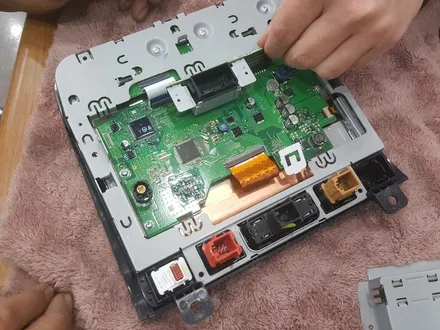

결국 순정모니터를 분해 하여  뒷쪽 PCB 기판에서  TOUCH IN/OUT 작업을 해줘야 합니다.

때문에 일반 인터페이스 작업과는 공정이 조금 달라지는거죠 ~

 이렇게 터치 IN/OUT 작업이 완료된 모니터를 원래 자리로 조립 시켜놓은 후 순정 버튼 ( SETUP ) 버튼을 5초간 길게 눌러주면
 인터페이스 자체에서 출력해주는 세팅 영상이 순정모니터에서 출력됩니다.
 여기까지 확인이 되면 인터페이스 영상 및  MMI DATA 관련한 부분은 원활하게 작동 된다고 판단하셔도 좋습니다.

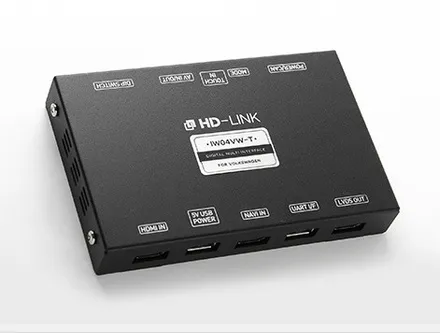

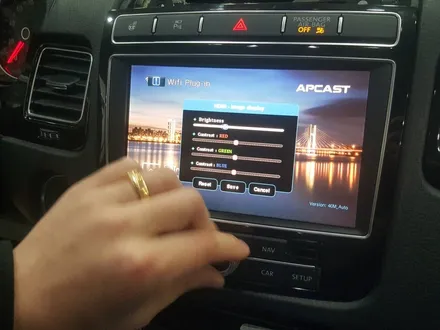

HD-LINK IW04-VW-T  자체적으로 지원해주는 인터페이스 설정 화면은  여러가지 기능을 수행하는데 ... 화면 밝기 컬러 조정 및  전방카메라 혹은 어라운드뷰
카메라 설치시 , 기어 변속 에 따라 자동으로 출력되는 전방카메라 혹은 어라운드뷰 카메라 영상의 타임 설정 등이 가능합니다 .
후방카메라 장착시 PAS 기능 에 따른 설정은...음.... 투아렉 자체가 후방 카메라 설치 할 일이 없으니 ... PASS ~

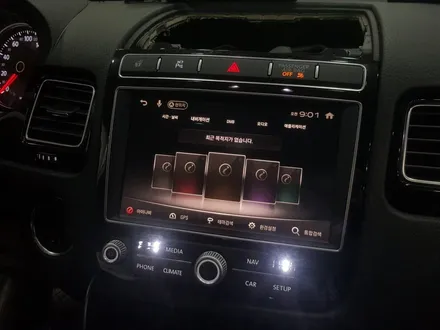

순정 네비 버튼을 1초간 지그시 눌러주면 새롭게 설치된 네비게이션의 영상을 확인할 수 있습니다.

설치된 네비게이션은  팅크웨어 사 의 아이나비 X1 이란 모델이고요
당사에서는 아틀란 3D N-LINK2  가 있습니다     맵의 선호도에 따라  아이나비냐 ?  아틀란 3D 냐 ?  만 ...  판단하지 마시고 ~
하드웨어를 만드는 회사도 고려하시는 빠꼼한 소비자가 되세요 ~
팅크웨어 의 X1  아이나비 3D 냐 ?    인디웍의 N-LINK2   아틀란 3D 냐 ~

특이 사항 없습니다.   차량에 맞는 인터페이스와 네비게이션 기기는 반제품 이고요
장착하는 인스톨러의 손을 거쳐 차량에 설치가 되었을때 완제품화 되었다고 보는데요 ,   장착의 문제만 없다면 실제 불량률은 극히 미세 합니다.
그래서 ... 소비자는 자신의 차량에 대한 작업을 의뢰 할때는  가격만 으로 장착 샵을 선정 하는것 보다는 얼마나 장착에 대한 노하우가 있는지
얼마나 인터페이스에 대한 기능과 용도에 대해 알고 있는지에 대한 체크가 필요 하다 할수 있습니다.
