HDMI 비디오 인터페이스는 BMW 의 비디오 환경을 디지털화 시켜줍니다. / 서울 구로구 구로동

2009년 BMW740i 가 인디웍 게러지에 입고되었습니다.
이미 유선상으로 자세한 부분을 상담 받으시고 입고 하시는지라, 작업은 신속히 바로 진행하기로 했죠

금일 작업 내용에 대해 간단히 설명드리자면, 기존의 아날로그 인터페이스는 탈거, HDMI 비디오 인터페이스 IW04B-N23을 적용 하여 디빅스의 영상을 프론트
모니터에 HDMI 디지탈 방식으로 ,  그리고 별도의 변환 컨버터를 추가하여 후석 모니터에는 CVBS 영상을 연동시키는 작업을 진행 할것입니다.
물론 기존에 설치되있던 타사의 아날로그 인터페이스에서는 디빅스플레이어에서 CVBS ( 컴퍼지트) 아날로그 영상으로 프론트 모니터와 연동되있었고요 ,
IW04B-N23 을 설치하는 순간 , 기존 아날로그 방식과는 비교도 안되게 선명하고 깨끗한 화질로 프론트모니터에 영상 출력이 가능해지죠

가져오신 디빅스플레이어는 HDMI 출력이 가능한 기기이고, 후석모니터 연동을 고려하여  HDMI & CVBS 동시 컨버팅이 가능한 컨버터 역시 소비자께서 직접 해외
구매를 통해 가져오셨습니다.
장착에 들어가기전에 , 구매해오신 기기들을 테스트 해봤습니다.  음,,, 이상없이 잘 동작이 되네요

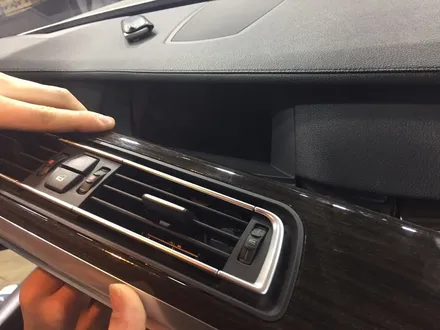

HDMI 비디오인터페이스 설치를 위해 차량 탈거를 시작합니다.
인디웍 게러지에서는 언제나 그렇지만, 꼭 필요한 부분만 탈거 합니다. 불필요하게 차량의 많은 부분을 탈거하는것은 결코 좋지 않다는 소신을 가지고..

BMW CIC 2세대 아이드라이브 전용 HDMI 비디오 인터페이스 IW04B-N23 의 파워 , 캔 연결방식은  플러그 앤 플라이 방식입니다.
순정 배선에 전혀 손상을 주지 않고 연결이 되죠

CIC 본체 에서 순정모니터로 올라가는 LVDS 영상을 인아웃 잡는 과정 역시 차량에 훼손 되는 부분 없이 순정 커넥팅 방식으로 진행 됩니다

HDMI 비디오 인터페이스 시공이 끝나고, 완전 조립 전에 인터페이스를 포함 연결되는 디바이스들의 동작이 옳게 되는지,  확인 작업을 거칩니다

기존 CVBS 아날로그 영상과는 비교가 안되게 선명하고 깔끔한 HDMI 영상이 디지탈 방식으로 처리되어 순정모니터에 출력됩니다. BY IW04B-N23

디빅스에서 출력되는 영상이 승마 .... 갑자기 최순실, 정유라 모녀가 생각나서 , 뜬금없는  질문이지만 ... 고객께 그들과 어떤 관계인지 물어봤는데... 아무 대답을 해주지 않으셨습니다... ㅡㅡ;;

테스트가 완료되고, HDMI 인터페이스 고정 작업이 이뤄집니다.

디빅스 플레이어와 영상컨버터 역시 관련 배선 정리후 본체는 깔끔하게 설치 할거구요 ~

후석모니터에 디빅스에서 플레이 되는 영상을 연동하기 위해서 순정 인풋단에 영상, 음성 L, R 을 연결 합니다

이로서 프론트 모니터에는 HDMI 영상이 출력되고 ,  리어모니터에는 CVBS 영상이 출력되는 결과물을 만들어 냈습니다...
한가지 아쉬운것은 ,,,, 만일 순정모니터 영상 인풋 자체가 HDMI 영상 소스를 받아준다면 보다 Perfect한 결과물을 만들어낼수 있었을것이라는 ......

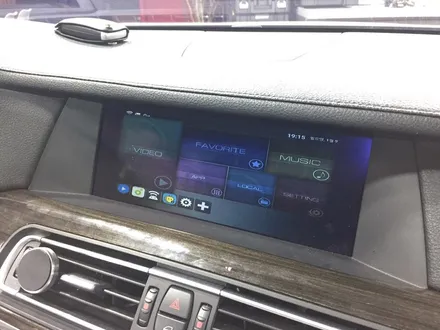

HDMI 로 처리된 디빅스 플레이어의 메인 화면을 보신 고객께서 딱 한마디 하시네요 ,  " 그래 ~ 이랬어야지~ "   많은 의미가 내포된 한마디네요

HDMI 인터페이스 IW04B-N23 에 HDMI &CVBS 동시 출력 컨버터를 이용하여 장착된 BMW740i 의 작동 영상을 짧게 보여드리겠습니다

사실, 해외에서 구매한 HDMI &CVBS 컨버터 동작 조건상 암페어가 딸려서 ... 조금 헤메기도 했지만,,,
HD-LINK2  IW04B-N23 자체에서 지원하는 12V 출력단을 이용해서 5V로 변환하여 ,부족한 암페어도 커버 할 수 있었습니다.
" 캬아...... 이런 기가 막힌 비디오 인터페이스는 누가 만들었니 ????  "
잠깐 헤매고 있을때도 차분히 옆에서 아시는 만큼 이런 저런 조언을 아끼지 않으시고 , 함께 해결 하기 위한 노력을 보여주신 고객님 감사드립니다.
덕분에 저희는 오늘도 한가지의 노하우를 늘렸네요  ,  안전운전 하세요 ^^
