벤츠S클래스 350d (W222전기형) , 안드로이드오토&카플레이 터치 컨트롤 빌드업 ! / 서울 구로구 구로동

2014년 에서 2017년 까지 출고된 전기형 S클래스에 안드로이드오토 터치컨트롤 (Feat. 정전식터치패널)

​

​

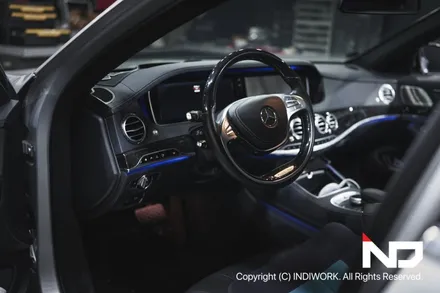

성공한 중년 남성의 상징, 절대적인 지지를 받는 W222 전기형 S 클래스 차량이 안드로이드오토 설치를 위해 인디웍 게러지를 찾아주셨습니다.

​

금일 전기형 S클래스에 진행할 작업은 카플레이&안드로이드 오토 인터페이스 SCB-NTG5-X

+ W222 전용 정전터치패널과 연동 하여 기본적인 커맨드 노브 컨트롤 외에도 스크린 터치까지 구현 합니다.

​

아무래도 순정 커맨드 노브를 이용한 컨트롤 보다 터치 컨트롤을 선호하는 분들도 있어 , 다양한 소비자의 취향에 맞춰

W222 전용 정전터치패널을 항시 대기 시켜 놓고 , 방문 후 즉석에서 정전 터치패널 시공을 추가로 원하셔도 바로 대응 해드립니다.

​

​

W222후기형 경우 순정 카플레이와 안드로이드오토를 지원하기 때문에 , 추가적인 터치작업을 위해 모니터 쪽만 탈거하여 에어터치 작업을

진행 하지만, 전기형 S 클래스는 애프터로 카플레이&안드로이드오토 인터페이스 설치를 순정 헤드유닛과 순정 스크린 사이에 설치를 해야 하기 때문에 , 중앙 콘솔 탈거가 필수적 입니다.

​

물론 2014년 이후 부터 10여년 반복적으로 진행 해오던 작업이라 차량 내장재 일절 손상 없이 탈거가 진행이 되고 , 제품 장착 후 재조립시에도

원래 순정 배선 상태 그대로 원복 시켜드리기 때문에 , 불안한 마음은 일절 안가지셔도 됩니다.

​

설치되는 SCB-NTG5는 2024년 하반기 하드웨어 수정을 거쳐 정전터치패널과 연동 할수 있게 모디파이 되었고 ,

장착 방법은 이전과 동일하게 순정 커넥터와 짹바이짹 으로 설치 되며 순정 배선의 손상은 조금도 없이 진행됩니다.

​

​

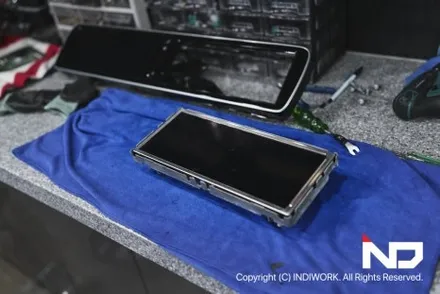

W222 전용 정전 터치패널 12.1-i Capacitive Touch Panel 시공을 위해 계기판과 일체화된 스크린 파츠 탈거를 하고 , 스크린 별도로 분리하여

정전 터치 패널 시공에 들어갑니다.

​

카플레이와 안드로이드 오토 인터페이스와 전용 정전 터치패널 원천 공급 업체로서 ,전기형 W222 터치 시공시 경험의 부재로 인해 터치 개조시

순정 스크린을 파손 하거나 , 시공 중에 터치 패널의 필름쪽 손상으로 낭패를 보는 장착샵들을 경험 하는 경우가 종종 있는데요 .

​

전기형 W222 터치패널 시공시 가장 주의 해야할 포인트를 2가지로 압축 하자면 ,

​

1. 분리된 순정 스크린의 스틸 테두리 부분 까지 무리하게 분해 하지 말것 .

즉, 분리된 모니터의 스틸 테두리 위에 터치를 붙여 주면 됩니다.

모니터 스틸 테두리와 주물 커버까지 분리하다 자칫 순정 LCD 플랫필름이 손상 가능 경우, 스크린은 그 자리에서 사망 입니다.

​

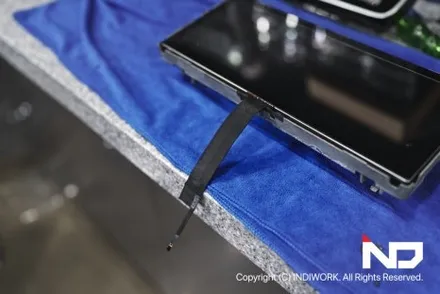

2. 정전 터치패널을 순정모니터 위에 붙일때는 터치패널의 검정색 필름을 꼭 천테이프와 잘 감싸서 , 순정 스크린의 하단의

좁고 긴 홀로 빼서 뒤로 넘겨 주셔야 합니다.

천테이프 감싸지 않고 쌩 필름을 그냥 넘길경우 조립되는 과정에 터치 필름이 손상이 갈경우 터치팬널은 그자리에서 사망 입니다.

​

물론 더 디테일 하게 들어가면 작업상 주의할 점은 더욱 많지만, 장착샵에서 가장 빈번하게 일어나는 사고를 2가지로 정리합니다.

​

순정 스크린쪽 터치패널 개조가 진행이 되면서 , 순정 헤드유닛에서는 카플레이&안드로이드 오토 인터페이스를 연결해주는 배선

작업이 진행이 되고, 이 2가지 작업이 마무리 되면 원상태로 원상태로 복원 해주는것으로 작업은 마무리 됩니다.

​

​

​

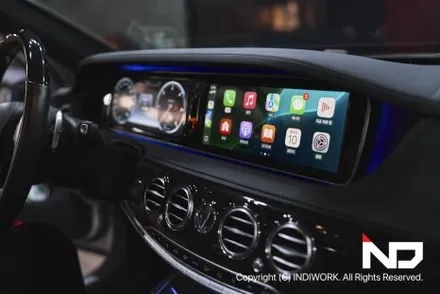

순정 커맨드의 BACK (뒤고가기)버튼을 2초간 눌러주면 순정 화면에서 카플레이 OR 안드로이드 오토 화면으로 전환이 되고 ,

순정 커맨드 컨트롤러로 조작이 가능해집니다.

금일 W222 카플레이 ,안드로이드오 오토 설치 작업은 전용 정전 터치패널 까지 시공 한 상태이기 때문에 물론 터치 컨트롤도 가능합니다.

​

순정 커맨드 컨트롤과 음성인식 기능을 통해 컨트롤도 가능하지만, 주소를 직접 타이핑 해야 하는 경우 직관적인 터치기능이 유용할수 있습니다.

​

​

​

차주께서 사용하실 안드로이드 폰을 연결하게 되면 안드로이드 오토가 구현이 되고 , 유선연결 무선연결 모두 지원 합니다.

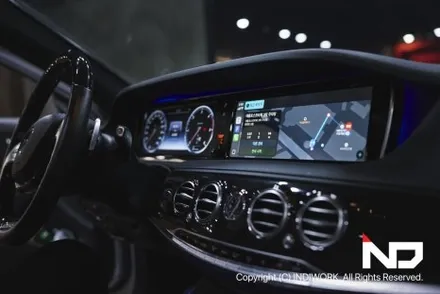

안드로이드 오토 경우 3영역으로 나누어져 있어 각 영역 이동시 순정 노브 컨트롤러로 이동 시키는게 다소 불편할수 있는데요 ,

이때 터치 기능은 너무 유용합니다.

​

설치된 카플레이&안드로이드오토 시스템은 차량 순정 마이크와 차량 순정 AUX와 연동 되어 설치되므로 별도의 마이크 설치도 ,

별도의 3.5mm 잭 연결도 필요 없습니다.

​

원래 차량의 순정 기능에 가장 가깝게 동작이 되기 때문에 이질감도 없겠죠 .

단, 순정에 가깝게 동작 한다는 의미가 100% 순정과 동일하게 동작한다는 의미는 아닌 만큼 , 애프터 제품으로서 조금 미진한

부분들만 이해 하고 사용하신다면 , 크게 불만을 가질 정도는 아니라고 생각합니다.

​

애프터로 설치한 카플레이와 안드로이드 오토 이나 제품 설치전 까지 순정 시스템에서 사용할 수 없었던 티맵,카카오네비,네이버지도,

유튜브뮤직,멜론 뮤직과 음성인식으로 siri , 구글 어시스턴스를 사용하게 되는 크나큰 장점도 있고 ,

애초에 생각도 못했던 터치 컨트롤 까지 사용 할 수 있습니다 .

​

​
