벤츠 신형 E-CLASS (W213) 아이폰 무선 미러링 By IW-NTG55-N23 and APCAST / 서울 구로구 구로동

아이폰 무선 미러링을 위해 인디웍 게러지에 입고된  신형 E-CLASS 220D  (W213) 입니다 ~

BMW F10 의 풀체인지 모델 G30 같은 경우 마치 페이스 리프트 같아 보일 만큼 큰 디자인의 변화를 느낄수 없었던것에 비해 ,  Mercedes W212 의 풀체인지 모델인 W213 같은 경우 , 누가 봐도 완벽한 풀 체인지죠 ~ 외관 , 내관 모두 할것 없이 ~
anyway ,  W213 같은 경우 안드로이드 AUTO 와 카플레이를 지원 하지만 ... 1:1 미러링을 지원 하지 않기 때문에 유저 입장에서는 스마트폰 연동부분에 대한 사용 범위가 한정 되 있는게 사실이죠
때문에 ,  아이폰 유저인 고객은  아이폰과 순정모니터의 1:1 미러링 작업 의뢰를 주신거죠

차량 탈거를 시작합니다.  W213 같은 경우 공조와 코만도 시스템이 일체화 된 트림 구조라 통으로 탈거가 됩니다 ~

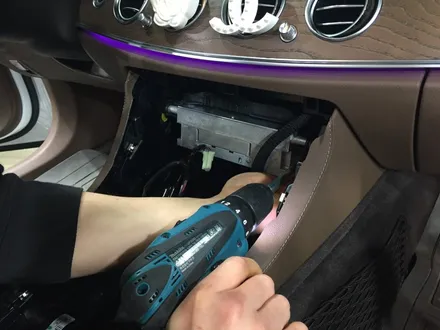

인터페이스 설치를 위해 헤드유닛을 탈거 합니다.   미러링을 지원하는 인터페이스는 헤드유닛과 모니터 사이에서 LVDS 인아웃을 잡기 때문에 헤드유닛 탈거는
필수 입니다.

금번 W213 인터페이스에 적용되는 LVDS 케이블은 군용 고속통신 케이블 입니다.
일반적인 쉴드 케이블 같은 경우 순정 모니터의 고속통신에 완벽히 대응이 안되기 때문에 , 인터페이스  설치후 간혹 순정모니터가 깜박 거리거나, 화면에 빨간 점박이 형태의 현상이 나올수 있습니다.
하지만,  인디웍에서 인터페이스에 적용한 LVDS 케이블은 고속통신에 대해 완벽히 대응 합니다.

W213 은 외부 음성 입력을 지원하지 않기때문에 강제로 AUX 를 만들어주는 모듈 장착도 합니다.
순정 Quad lock 인아웃 방식이기 때문에 순정 배선 훼손율 0% 입니다.
단,  순정 사운드 레벨 대비  60% 정도의 출력 밖에는 지원 하지 않는다는 점 . 참조 해주세요 ~

설치되는 인터페이스와 연결 되는 배선들이 차량 안에서 소음을 일으키면 안되죠 ,  흡음테이핑 처리도 꼼꼼하게 ~

이렇게 인터페이스 설치가 완료 되고 ~!

무선 미러링 디바이스 APCAST 는 딱 !! 이 자리가 적격입니다.   차량 오너는 무선 미러링시 끊김이나 버퍼링에 대비해 , 애플 라이트닝 AV 어댑터도 같이 사용 하시기를 원했습니다.  때문에 APCAST 는 손쉽게 탈거 하고 유선으로 라이트닝AV어댑터로 손쉽게 연결 가능하게 끔 시공을 해드렸습니다.
APCAST 장점
무선으로 미러링
APCAST 단점
간헐적인 끊김이나 버퍼링이 있다 .  IOS 의 변경시 자체 업그레이드가 필요하다 ( IOS 변경시 2~3개월간 정도..APCAST 기기자체 펌웨어 업그레이드의 시간이 요함 )

라이트닝AV 어댑터의 장점
끊김이나 버퍼링이 없다 . IOS 변경에 따른 업그레이드가 필요 없다
라이트닝AV어댑터의 단점
유선으로 미러링 .  케이블 연결시 폰 GPS  감도가 떨어진다
 미러링 유저들은 이부분을 최대한 감안 하시고 , 작업을 하셔야 하겠습니다.

W213 에 미러링 시공이 끝나고,  NAVI 버튼을 1초간 지그시 눌러 주시면 순정 화면에서 미러링 화면으로 전환 됩니다.

조그 셔틀 왼쪽에 있는 BACK 버튼을 누를시 순정화면과 미러링 화면이 50:50 비율로 출력 됩니다.
솔직히 말씀드리자면,  현재 애프터마켓에서 판매되는 모든 비디오인터페이스는 W213 순정 모니터의 고해상도를 따라가지 못합니다.
때문에.. FULL 화면으로 미러링 화면이든 , 네비게이션 화면이든, 순정 원래의 영상과 비교하면 많이 떨어지는게 사실이죠 ...
때문에 순정화면과 미러링 화면이 50:50 비율 모드를 적용 시킨거죠... 50:50 비율에서는 미러링 화면도 볼만하다는 판단이였습니다.

미러링 화면 50 : 순정화면 50 비율 입니다.

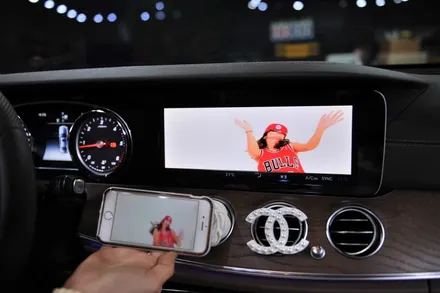

유투브 미러링 FULL 화면 상태입니다.  아..역시.. 좀  ㅜㅜ ;;
미러링 화면에서도 순정 공조 연동시 하단에 표시되는 기능은 좋네요

아이폰에 저장되있는 동영상 연결  같은 경우 ,  동영상어플리케이션을 스트리밍해서 사용하는것 보다는 음질적으로 나아 보이고요 , 끊김이나 버퍼링 현상은 현저히 줄어듭니다.

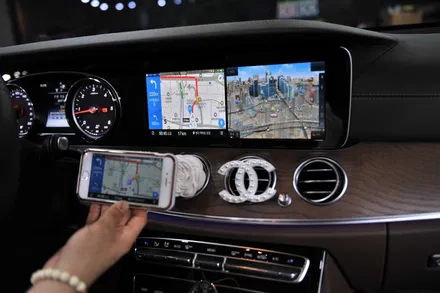

무선 미러링 같은 경우 폰 GPS 감도에 영향을 주지 않아 , 폰 어플 맵 사용이 가능합니다.  미러링 50 : 순정 50 비율입니다.

FULL 화면 에서 출력되는 폰 어플 맵 입니다.   음 ~!  역시 ... 순정해상도를 따라가지는 못합니다.
이럼에도 불구하고 , 차량 출고 하시는 고객은  기대치의 90% 정도 만족 하신다니...  그나마 다행 스럽게 생각하며 차량을 무사히 출고 하였네요

  차량 출고전에 APCAST 를 이용한 아이폰 무선 미러링으로 YOU TUBE를 실행 시켜봤고요 ,  강제로 생성한 AUX 볼륨 컨트롤 및  순정 공조 연동 부분,  FULL 화면과 50 : 50 화면까지  완벽히 테스트 해서 출고 해드렸습니다 ~

 90% 만족하신 고객님 안전 운전 ~
