카오디오 튜닝 시장이 점점 상승하는 지금 스피커 튜닝을 하는 소비자는 많지만
데커를 교환하는 소비자는 비율이 낮은 편이랍니다.

요즘 차량의 경우 대부분이  데쉬보드와 일체형으로된  디자인의 오디오 옵션이 출시되기 때문이지요..
이런 이유로 사제 헤드유닛을 장착하려해도 공간이 여의치 않으며 순정 오디오 옵션에서 블루투스까지
지원되는 경우가 대부분인지라 궂이 헤드유닛을 교체하시려는분은 크게 없답니다..

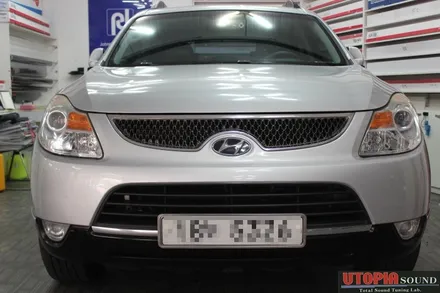

오늘 포스팅할 차량은 부산에서 올라온 08년식 베라크루즈 차량입니다.
기존의 순정 오디오가 고장이 생긴 이유로 파이오니아 3950BT를 하단 서랍장에 개조하여 장착을 하기 위해
멀리 울산까지 방문해 주셨습니다.

울산유토피아 카오디오
울산시 동구 방어동 466-7번지
010 - 2323 - 2984

파이오니아 3950BT 헤드유닛
6dbaudio 언발란스 컨버터
알라딘핸들리모컨 컨버터


작업소요시간
1시간

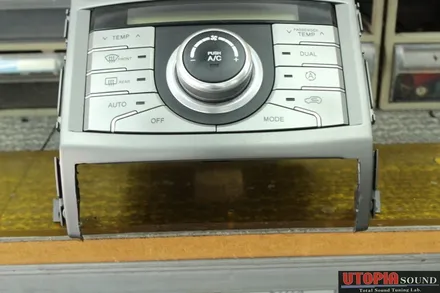

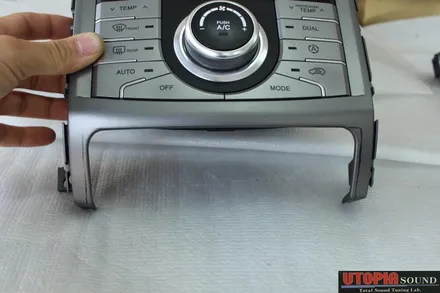

베라크루즈 마감제 입니다. 하단에 1단 헤드유닛이 장착이 되려면 서랍장을 탈거후
서랍장 자리를 가공해야 합니다.가공할 자리를 미리 name 펜으로 그려놓습니다.

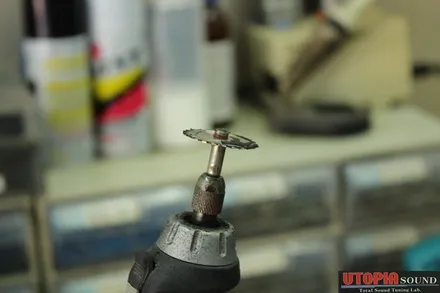

요놈으로 가공을 할 것입니다. 미니 조각기 입니다..
신경써서 가공해 보겠습니다. ^^

미니 조각기로 인해 1단 파이오니아 헤드유닛을 안착시킬 자리가 만들어졌습니다.

이제 배선작업을 해야겠지요. ^^ 08년 베라크루즈 차량의 경우 순정 엠프가 내장된 옵션의
카오디오 입니다. 즉 순정 오디오가 무출력입니다.  무출력 오디오 배선을 일반적으로 작업하는
자출력 방식으로 연결할 경우 후폭풍이 엄청 몰아닥치죠..

즉.. 알터노이즈가 미세하게 올라와 고주파음으로 인해 귀를 엄청나게 자극시킵니다.
또한 볼륨 레벨이 너무 높아 헤드유닛의 볼륨을 3정도만 하더라도 엄청나게 큰 볼륨값이
나오게 됩니다.

즉.. 자출오디오와  무출력 오디오의 출력 임피던스값이 맞지않아 생기는 증상입니다.

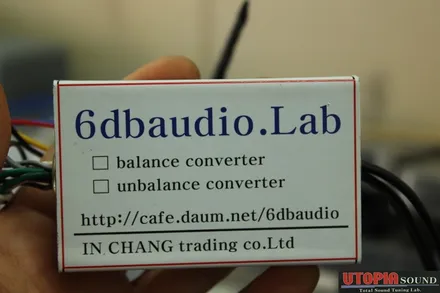

이런 부분을 해결하기 위해 6dbaudio 언발란스 컨버터를 장착하여 작업을 합니다..
6dbaudio 언발란스 컨버터의 경우 자출력 오디오와 무출력 오디오 사이에 생기는 출력
임피던스값을 맞추어주며 알터노이즈까지 완벽하게 해결해주는 고마운 녀석입니다.

이제 파이오니아 3950BT 헤드유닛이 하단 서랍장 자리에 장착이 완료되었습니다.

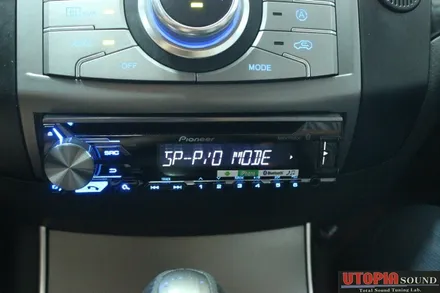

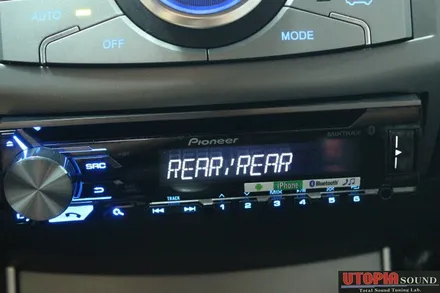

파이오니아 데커의 경우 REAR 출력을 FULL 혹은 REAR 로 설정해야 합니다.
기본 설정이 SUB 로 되어 있어 그냥 장착시 뒷 스피커에서는 보컬음은 들리지않고
서브 음색만 나오게 됩니다.
이런 오디오 셋팅은 카오디오를 오래다루어온 전문샵이라면 아주 쉽게 히든매뉴를 찾아 설정을 변경합니다.

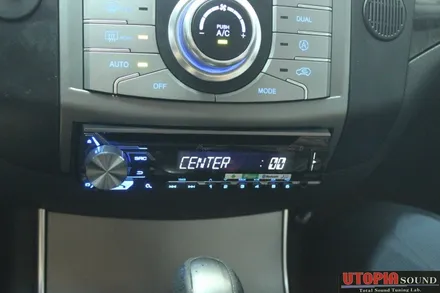

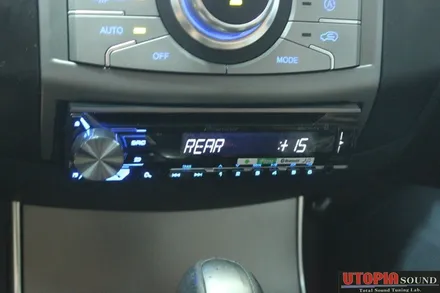

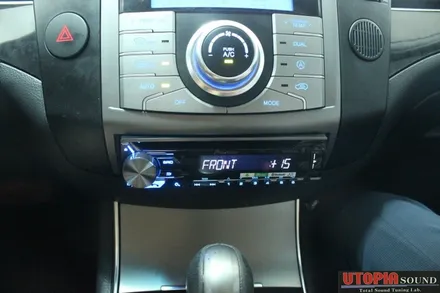

이제 설정을 마쳤으니 좌우 발라스가 맞는지.. 앞뒤 소리가 제대로 나오는지
확인해야 합니다.

이제 모든 테스트는 끝이 났습니다. ^^
이제 즐겁게 카 오디오를 즐기실일만 남으셨어요.. ㅎㅎ
부산까지 가실때 기분좋게 내려가시길~~~

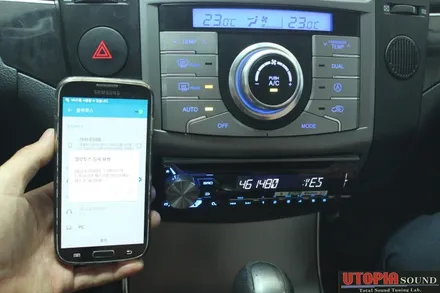

블루투스 설정까지 모두 페어링하여 드렸습니다.

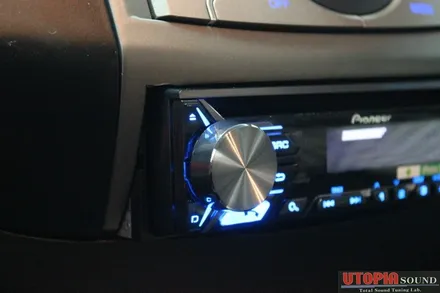

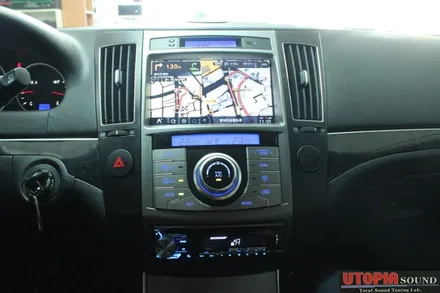

수작업으로 가공을 해서 공간을 만들어 넣었지만 전혀 이질감이 생기지않는
작업입니다. 헤드유닛 사이즈에 딱 맞게 가공작업을 하였습니다.
와우~~~

현대차량의 실내 LED는 파란색입니다.
파이오니아 3950BT역시 파란색의 LED 조명이라 베라크루즈 차량의 실내 인테리어를
더욱더 돗보이게 만들어주네요.
