렉서스 RX450h , HDMI 미러링 & 어라운드뷰 세팅 By HDMI 인터페이스 / 서울 구로구 구로동

신형 렉서스 RX 시리즈의 와이드 모니터에 HDMI 미러링과 어라운드 뷰 장착을 위한 인터페이스 세팅을 위해 인디웍 게러지를 찾아 주셨습니다 ~

입고된 차량은 간단한 탈거 작업이 진행 되고요 ~

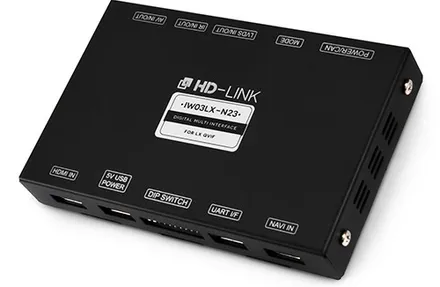

오리지날 HDMI IN PUT 이 가능한 디지털인터페이스 IW03LX-N23 이  적용 됩니다.

렉서스 RX450h 에 새로운 기능을 불어넣어줄 HDMI 인터페이스가 시공 되고 있습니다 .

인터페이스에서 제어되는 외부영상은 순정 모니터 뒷단 GVIF 파란색 짹에서 인아웃이 됩니다.
순정 커넥터와 동일한 GVIF 짹을 사용하며, 순정 기능과 추가되는 비디오 인풋 역시  저 파란색 짹을 통해서 출력이 됩니다.
모니터 인아웃 작업이 완료됨으로 영상 쪽 작업은 완료

순정 MAP 버튼을 1초간 지그시 누르면 ~ 순정 화면에서 HDMI  인풋 화면으로 전환 됩니다.

세팅 차량에는 APCAST 를 이용한 무선 미러링을 설치하였습니다 .
와이파이 리시버 APCAST 를 사용하는데 있어 안드로이드 폰 같은 경우 ..그래도 꽤 쓸만합니다.
단 , 아이폰 같은 경우 IOS11 로 업데이트 되면서 ,뭔가 폰이 바보가 되어서 그런지 미러링 역시 만족스럽지 않습니다 .
때문에 아이폰 같은경우 라이트닝AV어댑터를 사용하여 유선으로 연결하는것이 훨씬 만족도가 높습니다.
미러링 음성은 차량 AUX 쪽에 연결 하여 드렸기 때문에 차량 스피커로 사운드가  출력 됩니다.

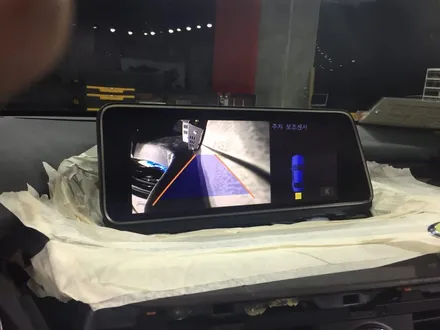

어라운드 뷰 카메라가 없어서 , 일반적인 후방카메라로 세팅을 하였습니다.  일반적인 CVBS 비디오 이기 때문에 영상에 대한 특별한 세팅은 없습니다.
단 ,  기어 R (어라운드뷰 화면) 에서  D 변속시   ,  R (어라운드뷰 화면) 영상을  10초간 유지 하도록 세팅 하였습니다.

전방카메라 ~
인터페이스의 AV1 (CVBS) 에 전방 카메라 연결시
P ->D  OR  R->D 기어 변속시  10초간 유지 하도록 설정 하였습니다.
물론 설정된 시간안에서 순정 화면으로 돌리고 싶으면  MAP버튼을 한번 짧게 누르면 , 순정화면으로 돌아가도록 세팅 하였습니다.

* 당사에서는 어라운드뷰 카메라 시공을 하지 않습니다 .  어라운드뷰 카메라 시공 문의 사절 !
