[ 울산카오디오작업 ] 삼성SM5 센터스피커의 최강자 CDT ES-03DVC로 업그레이드하다

안녕하세요 ^^ 울산카오디오 16년 경력을 자랑하는 울산카오디오 대표샵
울산CDT대리점 , 울산DLS대리점 , 울산AudioControl 대리점
울산유토피아 카오디오 와니입니다.


오후가 되니 살얼음같던 날씨가 조금 많이 풀렸습니다. 이제야 좀 살것 같네요. ㅎㅎ
정말 추운날은 너무너무 싫어요.... 움직이기도 힘들고 옷도 두텁고.. ㅋ
CDT 센터 스피커에 대해서는 너무나 많은 블로그를 올린 관계로 많은 분들께서 CDT 센터 스피커에 대해서는
아주 잘 아실거라 생각이 됩니다.


CDT 센터 스피커 ES - 03DVC의 경우 태생부터 센터 스피커로 나온 제품입니다.
타사 제품을 사용시 미드레인지 개념의 스피커를 할수없이 센터스피커로 사용하는 경우가 대부분이지요...
이유는 마땅한 가격의 제품이 없기 때문에 할수없이 미드레인지 스피커를 센터 대역으로 대신하여 사용한답니다.


하지만 CDT 03 DVC 센터의 경우 주파수 대역이 119 HZ ~ 11.000HZ입니다.

즉 저역을 담당하는 주파수가 재생대역인 관계로 프론트 베이스를 데쉬보드앞에까지 끌어올리는 주된 요인을 가진 제품입니다.
또한 제품의 임피던스값이 4옴 듀얼 보이스 코일인 관계로 4옴과 2옴을 동시에 만족시키는 제품이지요
순정 엠프가 장착된 차량의 경우 2옴으로 사용하시면 됩니다.
반면 순정 엠프가 미 적용 차량의 경우 한쪽 코일당 4옴이니

왼 쪽 코일 + , ㅡ
오른쪽 코일 + , ㅡ

연결하여 각각 4옴 으로 사용하시면 극대화의 효과를 가지는 제품입니다.


https://blog.naver.com/kkw745219/221042324341

오늘 센터 스피커를 작업한 차량은 저희 샵에 자주오시는 고객님차량입니다.
2번에 걸친 카 오디오 튜닝을 한 차량이며 이번에는  센터스피커의 교환작업이 이루어졌습니다.

울산유토피아 카오디오
울산시 동구 방어동 466-7번지
010 - 2323 - 2984

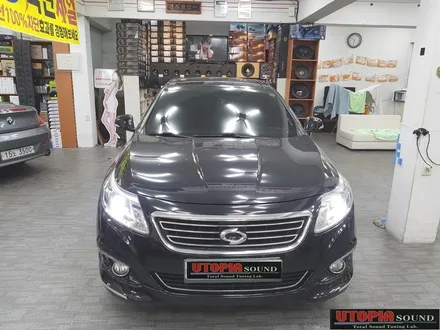

뉴 sm5 차량의 블로그를 시작해 볼까요^^

기존에 장착이 되어있던 인피니티 스피커 입니다.
3옴의 임피던스라 센터로 사용해도 무관하긴 하지만 더욱 성능이 뛰어난 제품이 있는 관계로
탈착이 됩니다. ^^

4옴 듀얼보이스 코일의 센터 스피커 입니다.
Rms 30 WRMS ( PK 50W )

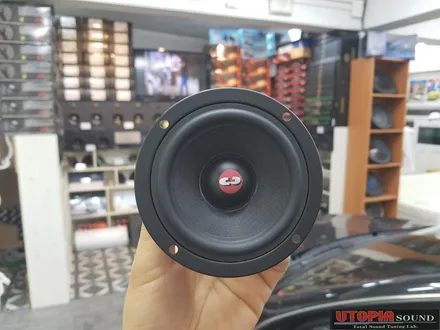

새롭게 장착된 CDT 센터 스피커 ES-03 DVC 유닛입니다.
후면부의 마그넷만 보더라도 얼만큼의 성능을 가진 유닛인지 감히 짐작이 되지요...
이 제품의 경우 CDT 스피커중 정말 뛰어난 효과를 가지는 유닛인만큼 후면부 로고를 보시면
울트라 하이앤드 스피커라는 라벨을 보실수 있습니다. ^^

디지털 테스트기로 임피던스값을 측정합니다..
sm5 차량에 맞게끔 설정하여 작업~~

CDT 센터 스피커 플레이트를 MDF로 만들어 단단하게 마운팅하였습니다.
혹시나 발생하는 잡소리를 방지하고자 흡음처리까지 신경써 작업한 모습입니다. ^^

순정 커버를 닫으면 감쪽같습니다.

CDT HD 스피커 입니다.
가격 프로모션시 장착한 스피커이며 트위터 챔버를 사용함으로써 사운드 포커싱을 보다 정확하게
잡아 셋팅을 합니다.
트윗의 경우 미드우퍼보다 소리의 직진성향이 강하기 때문에 조금의 각도 차이에도 많은 음 변화를 주는
가장 중요한 유닛입니다. 그러니 각도 작업은 필수입니다.

다시한번 보정 작업을 하여 음셋팅을 완료하였습니다.

작업이 완료후 아날로그 RTA 반응기를 가지고 신호값을 측정하였습니다.
중.고역에서 기존보다 훨씬 안정된 수치를 확인할수 있어요. ㅎㅎ
초고역 대역이 떨어져 조금 아쉽긴 하네요.ㅜㅜ
하지만 이것은 트윗터의 재생 능력이기에 트윗터를 교환하지않는이상 초고역대역을 살릴수가 없답니다.~


미드 베이스부분 (200 HZ , 400HZ) 신호역시 조금 떨어지는 관계로 차후 보정 작업이 필요합니다.
하지만 이런 부분의 경우 AudioControl DSP 프로세서를 장착하면 한방에 해결이 되겠지요. ^^

저희 유토피아 카오디오는

1. 아날로그 RTA 장비 + 음척정마이크
2. 디지털 RTA 장비 + 음측정마이크
3. 디지털 위상 체크기 및 각 신호별 주파수 시그널장비
4. 오실루 스쿠프로 인한 엠프게인 + 데커게인의 파형측정


이런 전문 장비로 정교한 셋팅을 해 드리는 울산을 대표하는 카오디오 프로샵입니다.
