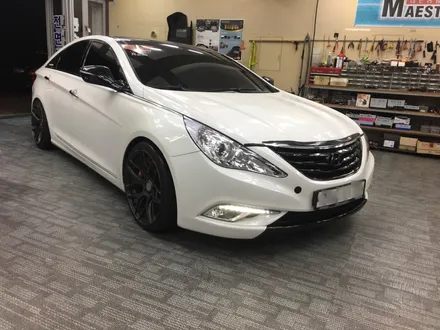

이번 차량의 경우 앞에 올렸던 DM 차주분의 친구분차량..  YF 차량입니다. ^^ 두분이 함께 오시어 작업을 하셨습니다.

YF 소나타 차량의 작업영상 입니다.

YF 소나타 청음영상입니다.


YF 차량 차주분과 DM 차주분께서 저희 유토피아 카오디오에 방문하셨습니다..
대략  3번정도 방문하셨는데요...  울산에 있는 많은 샵을 방문하신후
저희 유토피아 카오디오에  최종 작업을 의뢰하여 주셨습니다.

울산유토피아 카오디오
울산시 동구 방어동 466-7번지
010 - 2323 - 2984

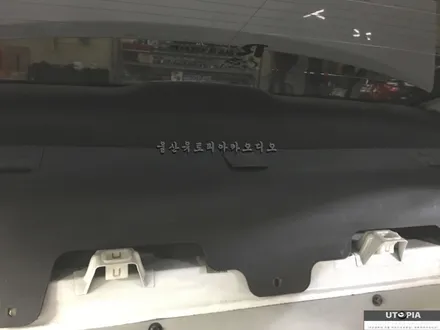

YF 차량의 선반입니다.. 선반의 내장제를 탈거합니다..
서브우퍼 스피커의 진동으로 인해 차량의 잡소리가 생길수밖에 없는 구조입니다.

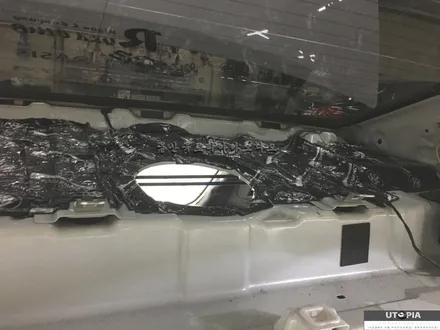

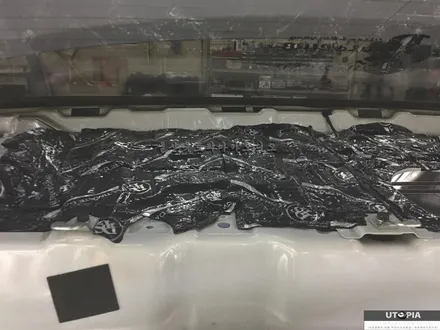

이런 부분을 보안하고자 선반에 DLS 150 마이크로 댐핑지를 사용하여 작업을 합니다..

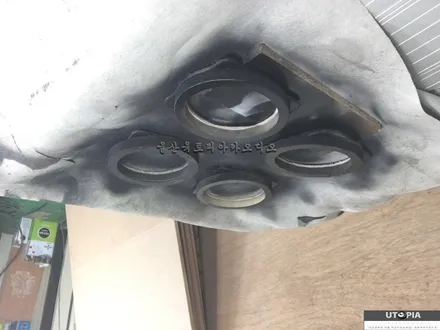

기존의 동그란 부분의 플라스틱 내장제는 탈거합니다.
서브우퍼 스피커 소리가 잘 넘어오게 만들기 위한 인스톨 작업이지요..

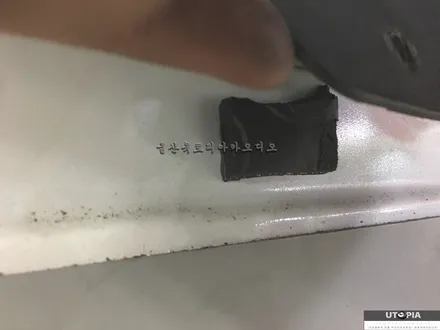

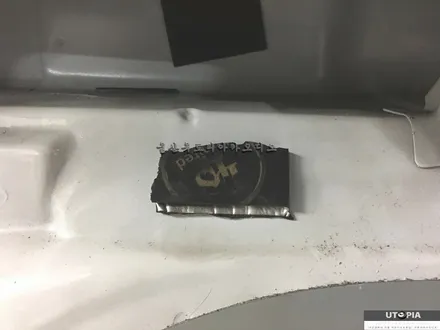

DLS 3중 매트를 이용하여 플라스틱 마찰부분을 잡아줍니다.

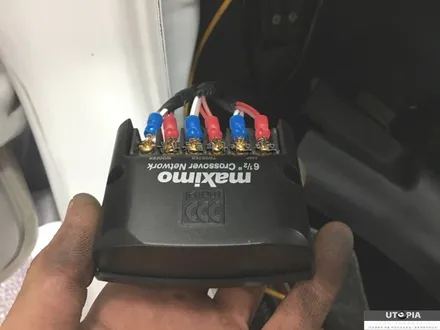

기존에 사용하던 모렐 맥시모 스피커 패시브 입니다..
Made in japan 까나레 배선으로 풀시공을 하여 사운드의 질감을 높였습니다.
( 우측사진 ) 스피커 플레이트 역시 직접 가공

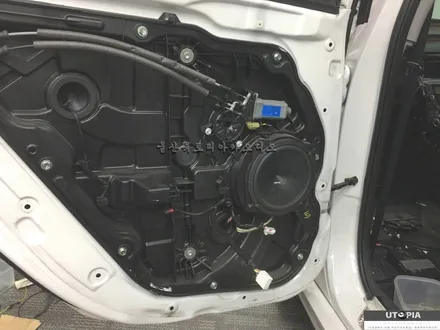

기존의 작업은 스피커 플레이트 없이 플라스틱에 헤르츠 스피커가 마운팅되어 있었습니다...
위의 사진은 스피커 플레이트를 제작하여 그 위에 헤르츠 스피커를 마운팅한 모습입니다.

음.. 차주분께서 약간의 서비스 작업을 원하시는 바램을 눈치챘습니다.. ㅋㅋ

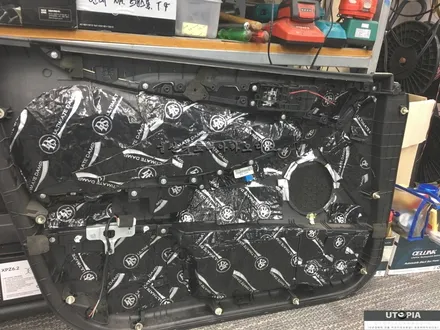

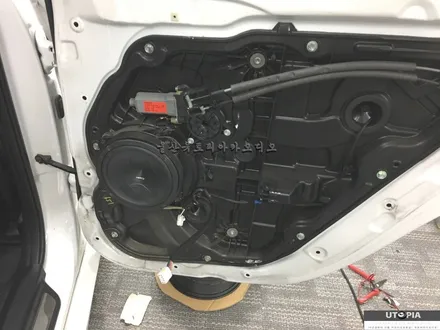

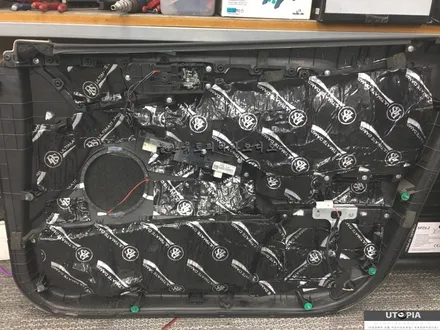

그래서 도어트림 풀 댐핑 작업을 서.비.스 로 시공해 드렸습니다.
(차주분께서 200% 만족하십니다. )

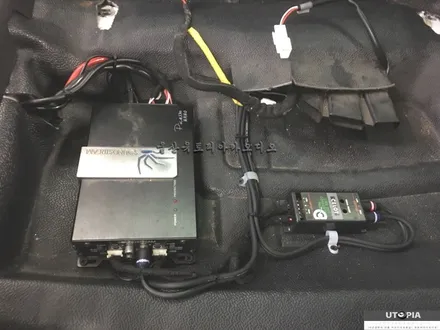

운전석 시트아래 공간을 이용한 엠프 작업입니다.
완전 깔끔하게 시공하였습니다.
서브스피커 구동시 하이인풋 신호가 약한 이유로 링크를 걸어 LOW 신호로 변경후
서브우퍼를 구동하는 인스톨 방법을 선택~~~
( 오랜 경험으로 인한 노하우 인스톨 작업입니다.)

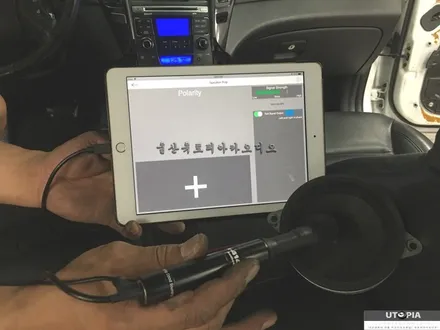

우측 사진의 경우 엠프로 들어가는 하이인풋 위상 시그널을 체크하는 사진입니다.

트렁크 자리에 서브우퍼를 그냥 넣을수는 없지요... 박닥면이 평평하지 않기 때문이지요~~~

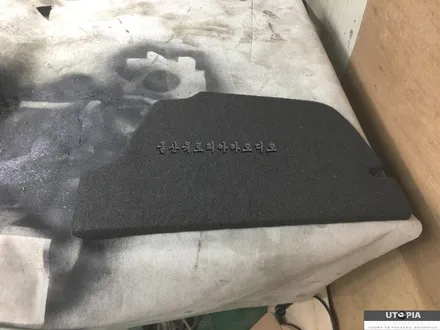

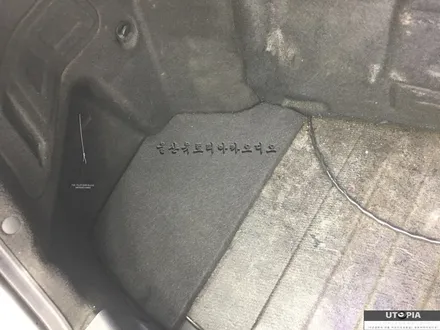

MDF 를 이용하여 바닥면에 지지대를 만들어 드렸습니다.

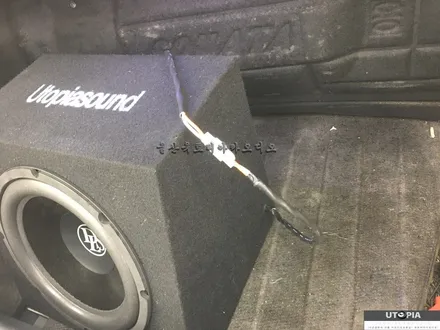

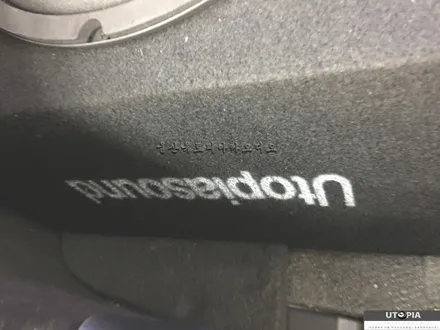

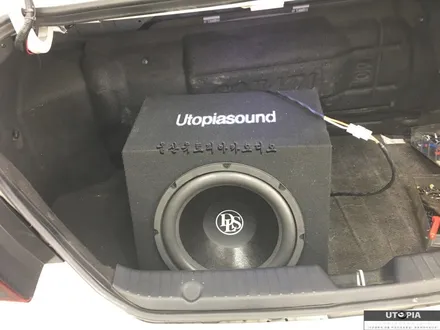

서브우퍼박스의 경우 YF 차량의 한쪽 트렁크 사이즈에 맞게끔 커스텀 작업으로 박스 제작을 하였으며

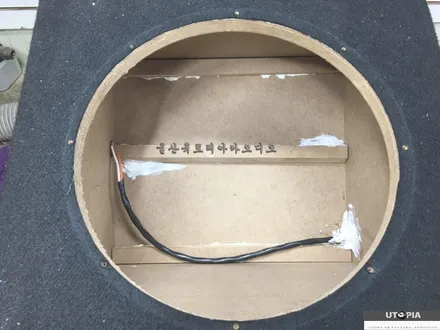

박스 안쪽의 브레싱 작업도 튼튼하게 하였어요~~~
(서브우퍼의 경우 우퍼 BOX 에 따라 소리 차이가 생깁니다..)

또한 작업후 서브우퍼 박스의 탈착을 편리하게 하기 위하여 순정 잭 타입의 클립을 사용하여
작업을 마무리 하였습니다. ^^

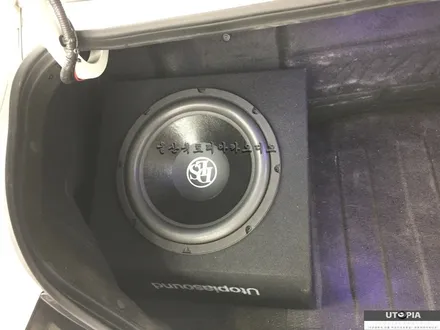

서브 우퍼 박스의 경우 앞쪽 판넬의 각도를 19도로 작업하여 서브우퍼 소리의 방향성을 잡아
인스톨을 완료하였습니다..
LPI 차량입니다... 일반 승용차보다 서브우퍼 음압이 덜나오는 단점을 가진 차량입니다.
하지만 YF 소나타 차량의 경우 LPI 라는 단점을 보강하여 인스톨 작업을 하였습니다.~~~~


작업 결과... 직접 들어보시면 서브우퍼 음압에 한번  사운드 질감에 다시한번 놀라실것입니다.
