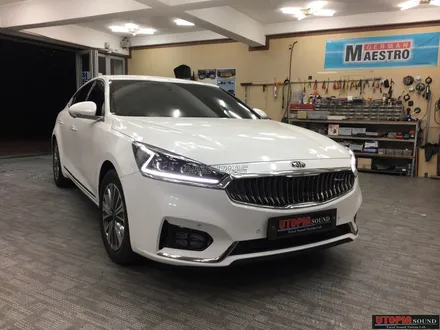

울산카오디오작업) 포항에서 방문하신 올뉴K7 하이브리드 카 오디오 튜닝 작업 1부

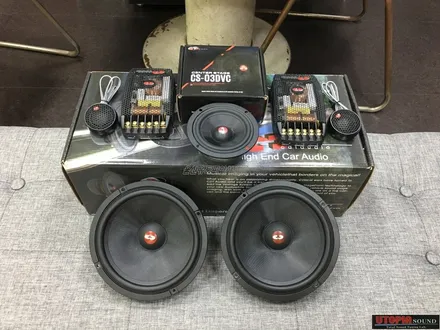

CDT 카 오디오 프론트 셋트......

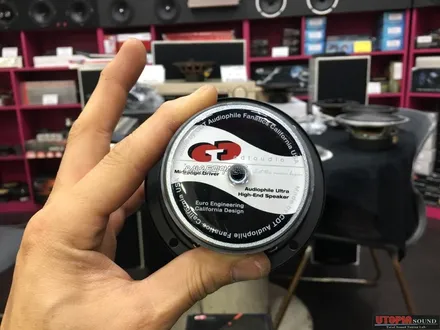

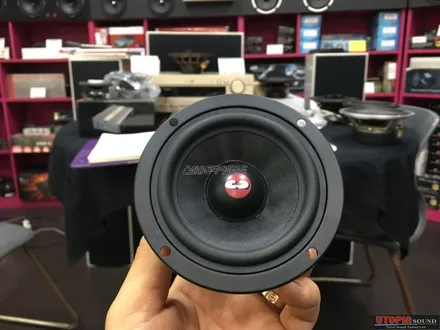

센터 스피커 미국 핸드메이드 수공예 CDT 스피커... CDT CS 03 DVC
4옴 듀얼 보이스 코일이며 자출 차량과 무출 차량. ( JBL , KRELL ) 모두 사용이 가능합니다.
화이버 콘지를 사용하고 있는 CDT CS 03 DVC .. 태생부터 센터 스테이지 전용으로 나온 제품입니다.
허용 주파수 119HZ ~~~~~ 11.000HZ 입니다.

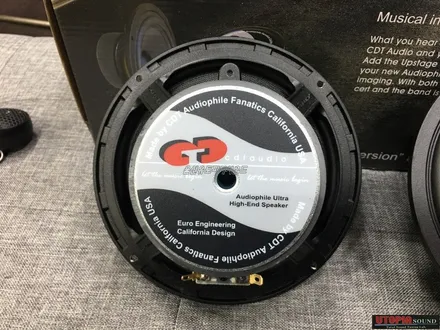

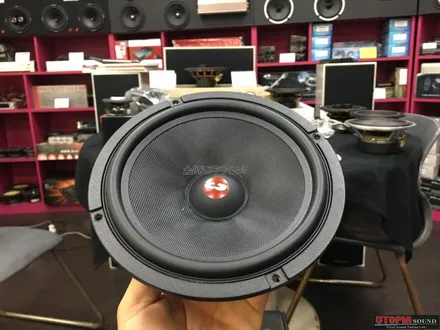

CDT audio ES 165 ...

CDT 라인중 최상급 라인 ~~ 바로 유로 스포츠 라인입니다..

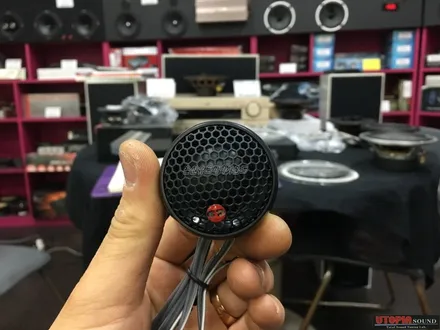

6.5인치 중역 스피커 + 1인치 실크 돔 트위터가 한조입니다...
유로 스포츠 버젼인만큼 소리는 보장이 되어 있습니다. ^^

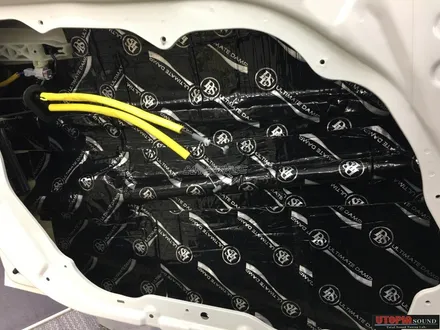

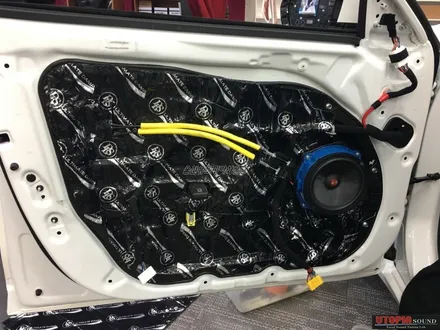

프론트 도어 DLS 150 마이크로 외부철판 댐핑작업

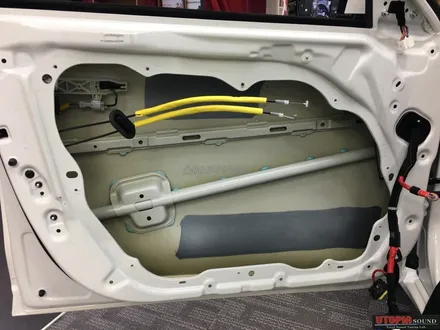

프론트 도어 철판입니다. 내부 플라스틱 통판을 탈거하면 앙상하게 뼈대가 들어가게 됩니다.

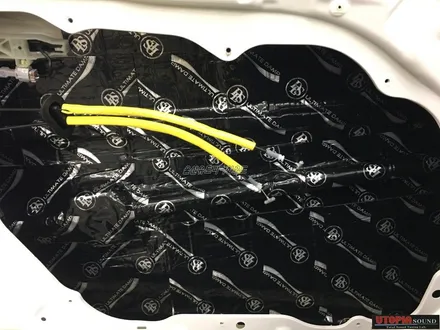

DLS 150 마이크로 매트를 이용하여 도어 댐핑 작업이 진행됩니다...
이런 방식으로 도어의 강성을 높여줍니다... 도어댐핑 작업의 경우 카 오디오 인스톨 작업시
빼 놓을수 없는 기초공사입니다.

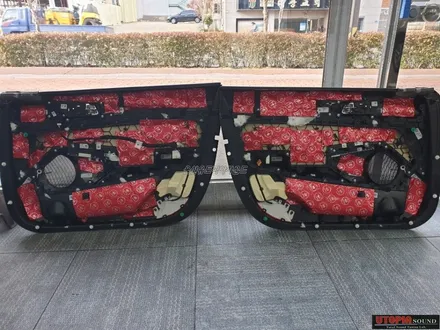

프론트 도어 내부 통판 댐핑 작업.. 그리고 도어 트림 댐핑 작업입니다..

내부 통판의 경우 DLS 150 마이크로 매트를 이용하여 작업을 완료하였습니다.
도어 트림의 경우 150 마이크로 매트로 댐핑 작업시 너무 두꺼워 집니다.. 이런경우 문짝 조립시 100% 안착이
되지 않아요.. 이런 부분을 생각하여 도어트림 부분에는 100 마이크로 매트로 댐핑 작업이 이루어졌습니다.

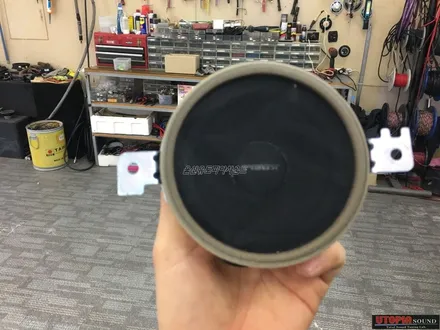

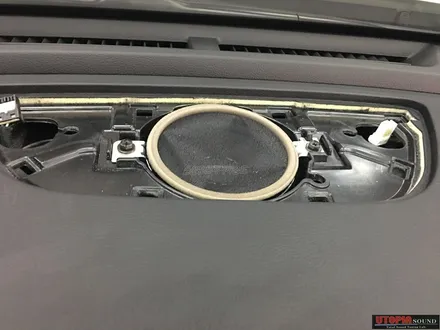

KRELL 사운드 센터 스피커....

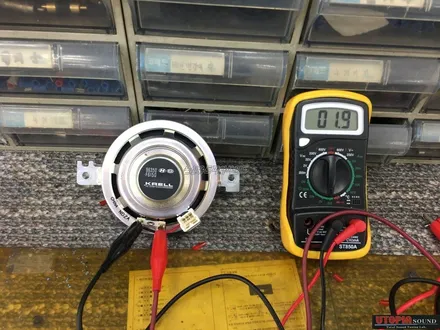

순정 크렐 사운드 센터 스피커 입니다.. 순정 임피던스값을 측정... 1.9옴 입니다..
교환될 미국 핸드메이드 수공예 CDT audio CS 03 DVC 센터 스피커 입니다...

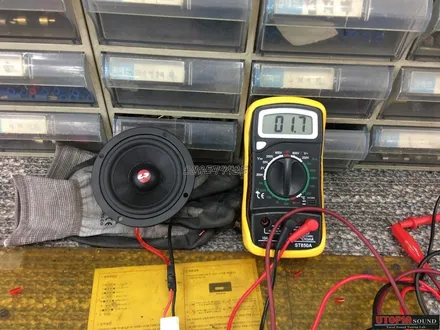

4옴듀얼 보이스 코일방식이라 크렐 사운드에 맞게 옴수를 맞추었습니다...
측정 결과 1.7옴이 나옵니다.. ^^ 별도의 콘덴서를 달지 않고 그냥 스피커를 교체하여 사용이 가능합니다.

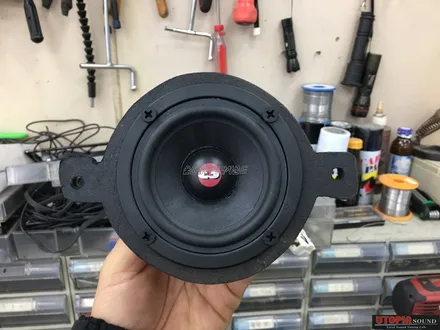

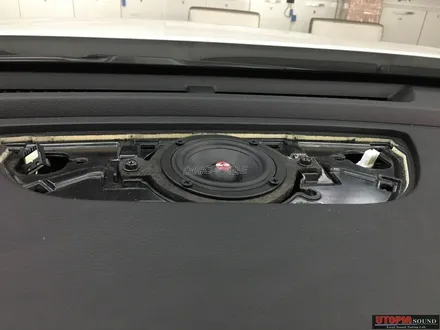

CDT 센터 스피커 CS 03DVC 장착....

MDF 를 이용하여 스피커 플레이트를 제작... 습기에 대한 강성을 높이기 위하여 검정 스프레이 도포...
순정의 틀에서 벗어나지 않게 작업을 완료하였습니다.
