안녕하세요 최 점장입니다.

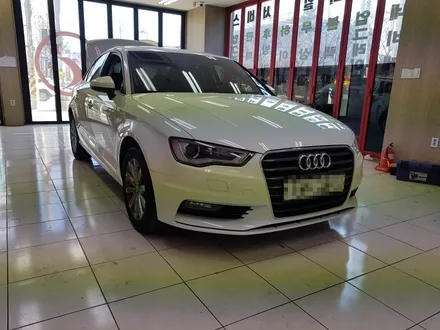

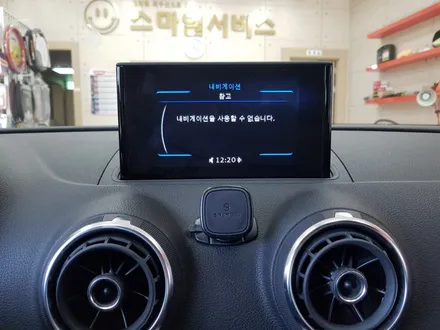

오늘은 내비게이션 매립을 위해 아우디 A3 차량이 입고되었습니다.

독일차들 가운데 개인적으로 아우디 차량이 작업 난이도가 높은 편입니다.

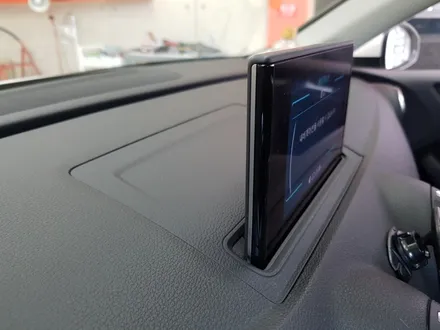

특히 아우디 A3 차량 같은 경우에는 모니터가 고정형이 아닌 슬라이딩 방식으로 움직이기 때문에

배선 마감 과정이 상당히 어려운 편입니다.

수입차량 내비게이션 매립의 경우에는 단순히 사제 내비게이션을 장착하는 것이 아닌

크게 보면 셋탑 내비게이션과 인터페이스, 터치패널이 장착되게 됩니다.

추가로 후방카메라까지 장착하시게 되면 국산 차량 매립비용보다 상당히 비싸지게 됩니다.

저희는 기본적으로 국산 제품만 취급하며, 국산 제품으로 출시되지 않는 제품에 경우에서만

검증된 중국 수입 제품을 사용하여 장착해드립니다.

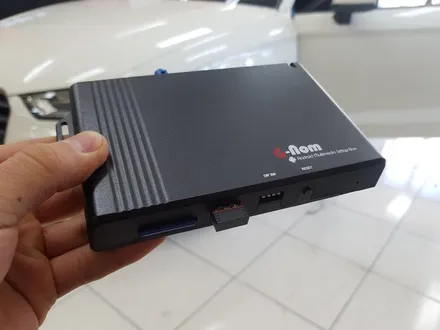

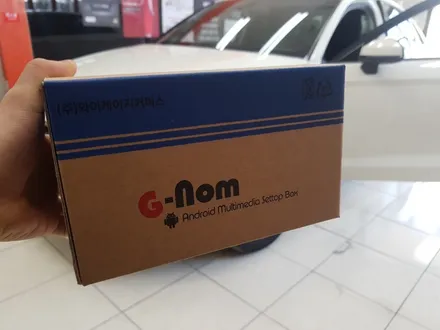

오늘 장착하게 될 셋탑 내비게이션 G-NOM SF300A 제품입니다.

안드로이드 기반 제품이며, 기본적으로 아틀란 맵이 장착되어 있습니다.

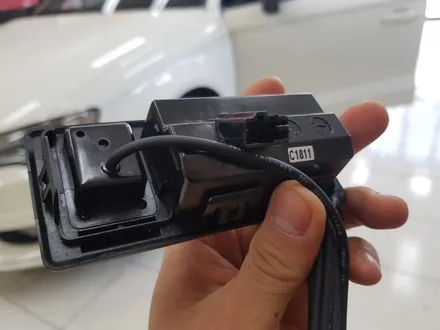

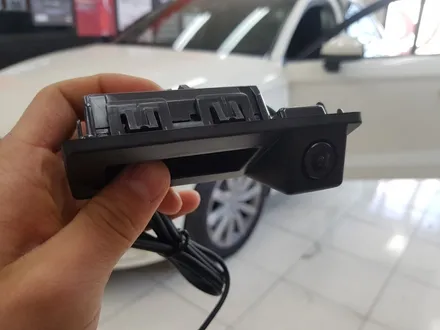

후방카메라도 역시 국산 제품으로 순정형 손잡이 타입입니다.

1:1로 교체되는 제품이기에 차량 손상 없이 깔끔하게 작업 됩니다.

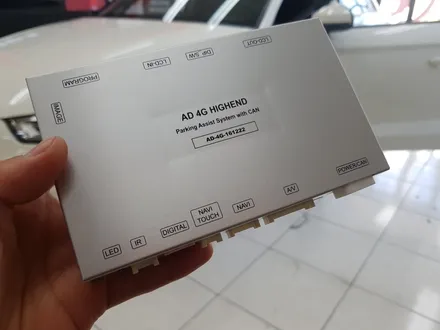

인터페이스 차량에 맞게 하이엔드 4G 제품이 들어가게 됩니다.

캔 통신을 이용하여 핸들의 방향에 따라 주차선이 움직이는 PAS 기능을 사용하실 수 있습니다.

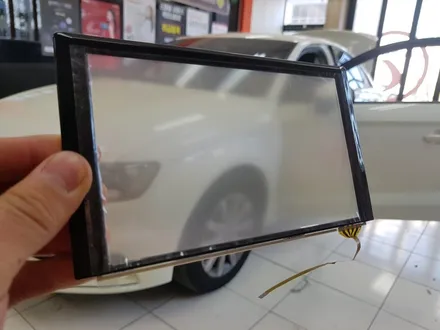

터치패널은 감압식 터치이며, A3에 맞게 베젤이 있으므로 기존 모니터 위에 부착하게 됩니다.

후방카메라는 기존 트렁크 손잡이를 탈 거한 뒤에 1:1로 교체하게 됩니다.

우선 트렁크 패널을 탈 거한 뒤에 손잡이 뒤쪽을 고정하고 있는 두 개의 볼트를 풀어줍니다.

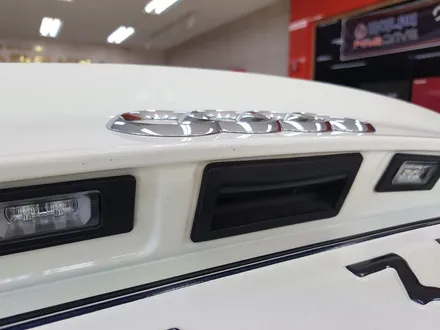

손잡이를 교체한 뒤에 가공 없이 그대로 꽂아주기만 하면 장착이 완료됩니다.

1:1 교체이기 때문에 혹여나 카메라가 문제가 있을 경우에 쉽게 교체가 가능합니다.

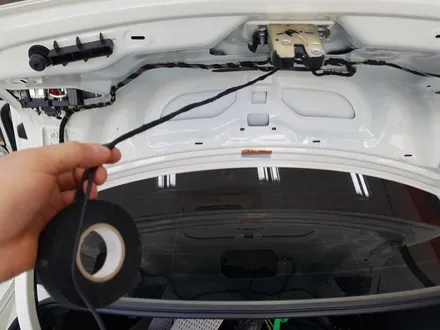

배선은 흡음 테이프를 이용하여 순정 배선 라인을 통해 정리해드립니다.

좋은 제품은 마감에서 차이가 납니다.

후방카메라 젠더 부분이 스크루 방식으로 고정되기 때문에 접촉불량을 방지할 수 있습니다.

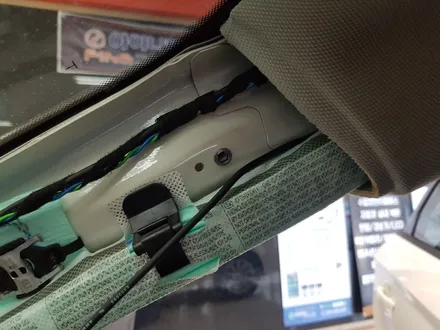

후방카메라를 앞쪽 A 필러 라인으로 오면서 다른 배선들과 간섭이 없도록 하며, 에어백 뒤쪽으로 정리해드립니다.

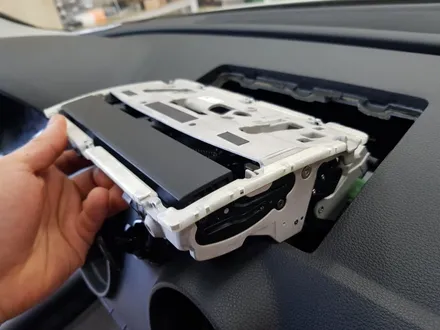

이제 본격적인 작업을 위해 글로브 박스와 모니터를 탈거해 줍니다.

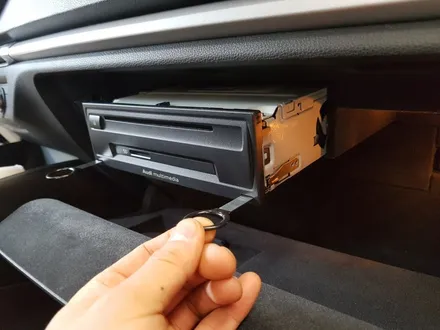

글로브 박스를 탈거하기 위해선 MMI부터 탈거해야 됩니다.

전용 리무버를 이용하여 탈거해줍니다.

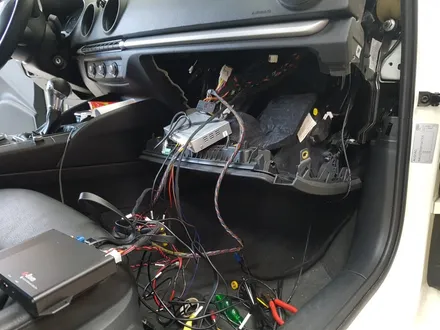

작업 중 테스트를 위해 가조립 상태에서 전원을 연결해줍니다.

인터페이스와 내비게이션을 차량에 맞게 세팅한 뒤에 정상 작동하는 것을 확인하고

배선 정리 후에 작업이 마무리되었습니다.

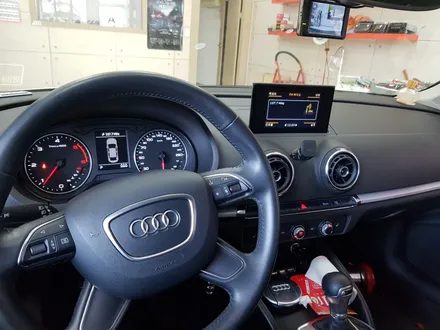

작업이 완료된 사진입니다.

순정 화면과 기능은 그대로 사용하시면서 추가적으로 셋탑 내비게이션을 사용하실 수 있습니다.

SF300A 제품은 차량 중앙 콘솔에 있는 내비 버튼을 2초간 길게 누르고 계시면 화면이 전환됩니다.

메인 화면입니다.

순정 화면에서는 터치가 동작되지 않으며, 내비 화면에서만 터치가 동작하게 됩니다.

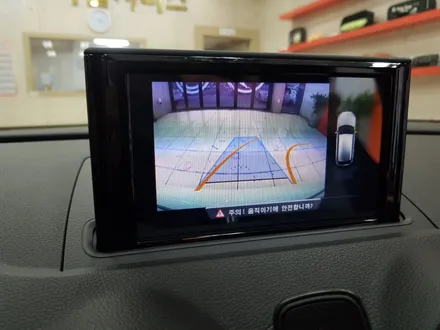

후진 시에는 자동적으로 후방 화면으로 전환되며, 조향각에 따라 주차선이 움직이게 됩니다.

순정 후방카메라와 동일한 화면을 보여줍니다.

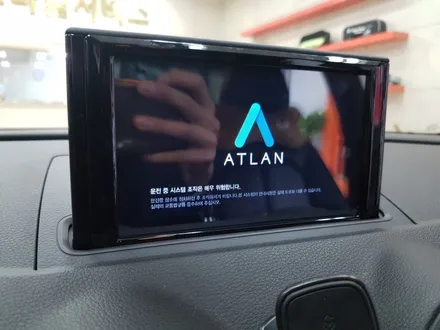

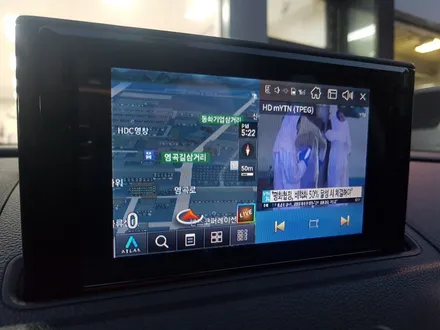

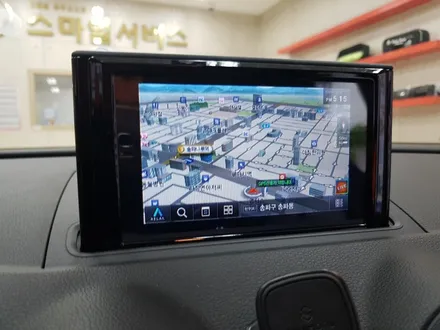

기본적으로 아틀란 지도가 탑재 되어 있으며, 핫스팟 연결 시 실시간 교통 정보를 받아보실 수 있습니다.

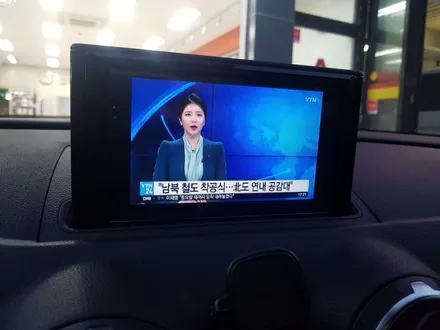

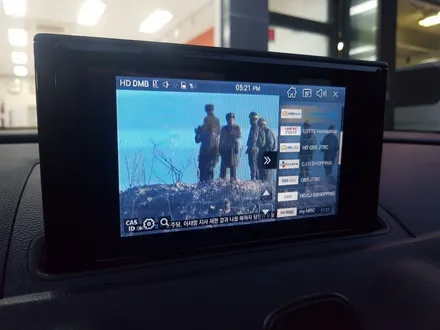

또한 HD-DMB를 실시간으로 보실 수 있습니다.

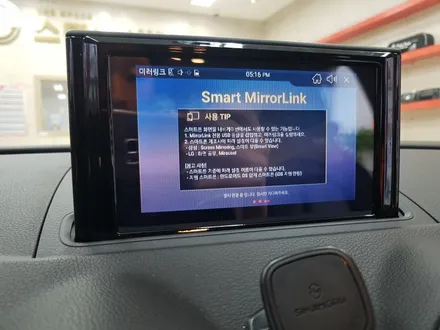

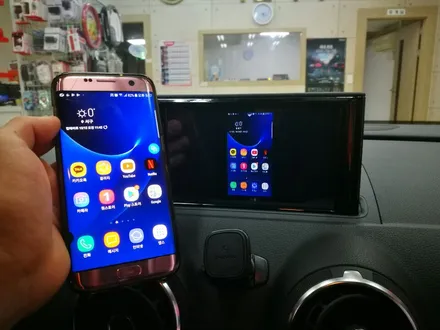

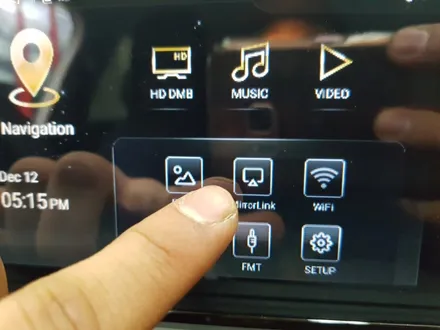

마지막으로 미러링 기능입니다.

안드로이드 기반 스마트폰이라면 별도의 앱 설치 없이 미러링 기능을 사용하실 수 있습니다.

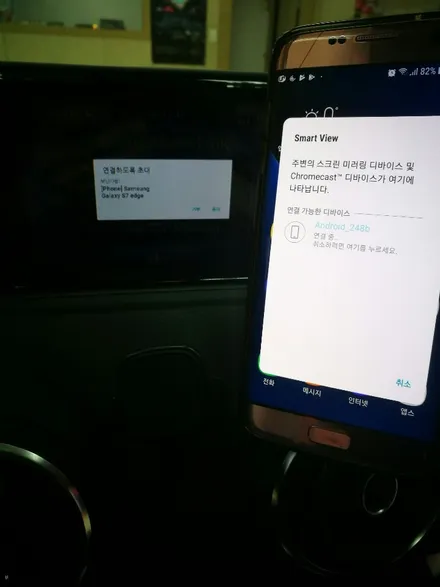

우선 메인화면에서 미러링크를 터치하신 뒤에 스마트폰 위쪽 상단바를 내리셔서 스마트 뷰를 터치해줍니다.

그다음 인식되는 안드로이드 기기를 터치하시면 자동적으로 연결이 완료됩니다.

양방향 터치를 지원하기 때문에 스마트폰과 순정 모니터 모두 터치로 사용이 가능합니다.

물론 감압식 터치기 때문에 스마트폰보다는 터치감이 약간 떨어질 수 있습니다.

미러링을 통해 다양한 멀티미디어 사용뿐 아니라 원하시는 지도 앱을 설치하셔서 사용이 가능합니다.

​
