벤츠 A클래스 무선미러링 & 후방카메라 with PAS 설치 / 서울 구로구 구로동

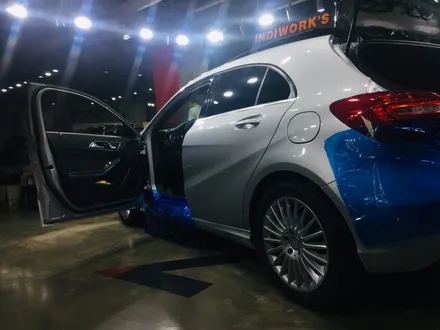

인디웍게러지에 입고된 차량은 2015년식 A-CLASS 입니다.

AUDIO20 기반의 헤드유닛에 5.8inch 저해상도 모니터 사양의 차량입니다.

차주분은 최근 중국에서 들어오는 모니터 확장형 안드로이드를 고민하다가,, 차후 A/S 부분에 대해 감당할 자신이 없으시다며

미러링과 후방카메라 설치를 의뢰 해주셨습니다, 그렇죠 Original 이 내구성 면이나 , 사후 메인터넌스를 고려해볼때 월등히 낫다는건 누구나

아는 사실입니다.

​

금일 작업에 들어갈 디바이스는

* IW04M HDMI 비디오인터페이스 ( HDMI 입력을 순정모니터 해상도에 맞게 스케일하여 출력 )

- 후방 카메라 연결시 , 액티브 파킹 가이드 라인과 PDC 지원

*APCAST 45version iOS 12 까지 호환되며, 안드로이드 폰까지 무선으로 미러링을 시켜 HMDI 출력

*RCN-100 후방카메라

우선 후방카메라 설치를 위해서 해치백 트림을 모두 탈거 합니다 , 후방카메라 설치를 하더라도 배선이 외부에 보이지 않도록 모든 부분을 고려

해야죠

​

IW04M 비디오 인터페이스 설치를 위해 헤드유닛과 모니터가 탈거 됩니다 .

헤드유닛과 모니터 사이의 비디오 케이블 사이에 개입되는 비디오 인터페이스는 무선 미러링 리시버 APCAST 의 HDMI 아웃 영상을 입력 받아

순정모니터에 출력 하는 역할과 , 뒷쪽에서 입력되는 후방카메라 영상에 액티브 파킹 가이드라인과 PDC를 추가로 생성시켜 순정모니터에 출력

시켜주는 역할을 하게 됩니다.

해치백 가니쉬에 설치된 후방카메라 입니다. " 아...너는 처음부터 거기에 있던거 아니였니 ? " 조금의 이질감을 느끼지 못할 만큼 잘 설치가 되었

습니다.

IW04M 비디오인터페이스에 연결된 APCAST 출력 영상 입니다. 순정모니터가 5.8인치 저해상도 모니터 이긴하나 ,,그래도 순정상태를 고수한다는것은 메인터넌스와 사후관리에 있어 큰 장점이 있습니다.
