벤틀리 벤테이가 안드로이드 네비게이션 M2C-100IW 멀티터치 with 비디오인터페이스 IW-MIB2-N23 / 서울 구로구 구로동

인디웍 게러지에 입고된 럭셔리 고성능 SUV 벤틀리 벤테이가 입니다.

금일 의뢰 받은 장착 내용은

기본적으로 비디오인터페이스와 안드로이드 네비게이션 M2C-100IW 설치 입니다.

인디웍 게러지에서 장착 진행이 되는바 ,아무래도 차별화가 되는 부분은 있죠

1. 인터페이스를 통한 순정터치제어는 115,200 Uart 터치방식입니다.

이에 M2C-100IW 는 인터페이스를 통한 터치 프로토콜을 받아 멀티 터치구현이 가능하게 커스터마이징 되었습니다.

2. 순정 GPS 라인과 순정 TUNE 라인을 이용하여 전용 FAKRA 케이블을 사용하여 , 최적의 GPS수신감도와 HD DMB 수신감도를 만들어냅니다

3. 이 시스템을 구축하기 위해 꽤 많은 부가 자재들이 설치가 되지만,, 외관상 아무것도 보이는것 없이 설치가 됩니다.

음성인식 마이크 하나도 모두 차량 내부에 숨겨 장착해드립니다.

장착 전에 어떤식으로 작업을 해야 할지 꼼꼼치 챙겨보는 안팀 입니다.

​

벤틀리 차량 자체는 AV쪽 파츠가 폭스바겐과 공유하는 부분이 많이 있는데요 ,

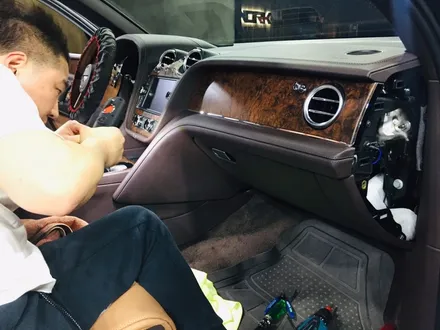

그래서 인터페이스 비디오와 CAN BUS 제어도 조수석 글로브 박스 내부에 있는 헤드유닛에서 진행됩니다.

차량의 탈거는 최소화 하기 위해 , LVDS 연장 케이블을 추가 하여 장착되는 배선 길이도 여유있게 확보 하고 ,

외부적으로 보이는 와이어링을 배제하기 위해 , 짹바이짹 GPS 파크라 케이블과 DMB파크라 케이블을 적용 하였습니다 .

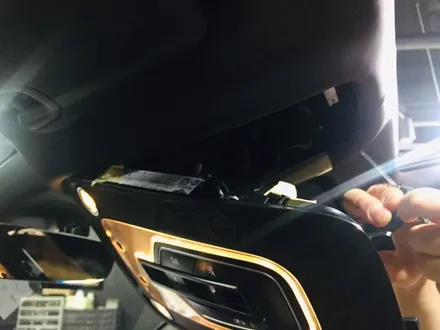

선바이저쪽에 음성 마이크를 설치하자는 필자의 의견을 무시하고 , 실내등을 탈거하여 마이크를 심는 작업을 진행하는 안팀 입니다.

​

벤테이가의 천정 실내 역시 모두 천연가죽재질이므로 ,,,이렇게 마이크를 숨겨 장착 하기위해선 ... 생각보다 세심한 손길이 필요합니다.

마이크는 필자의 손가락이 가리키는 쪽 내부에 설치 되었습니다.

​

장착시간이 길어지는 이유는 계속 이어집니다.

안드로이드 네비게이션에 기본 탑재되있는 Bluetooth는 실제로 ,,잘 연결이 안되고 , 끊어지고 , 비디오와 오디오 싱크차이가 발생 하는데요 ...

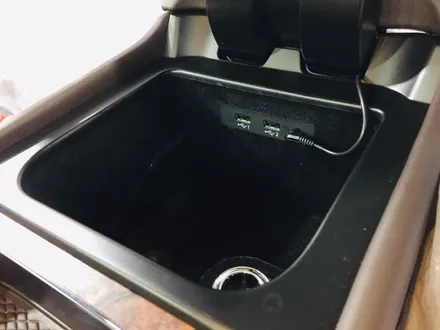

암레스트 콘솔쪽 aux input 까지 M2C 카블릿 의 오디오 아웃 배선을 연결 하였습니다 ...

AUX로 직접 음성을 연결함으로서 , 비디오와 오디오의 싱크차이를 못느낄정도의 시스템을 구현합니다.

​

이렇듯 세세한 부분 부분 조심스레 진행하여 작업이 거의 마무리 되었군요 ^^
