울산카오디오 2웨이멀티작업 / K7 차량 2웨이 멀티 카 오디오 인스톨 작업

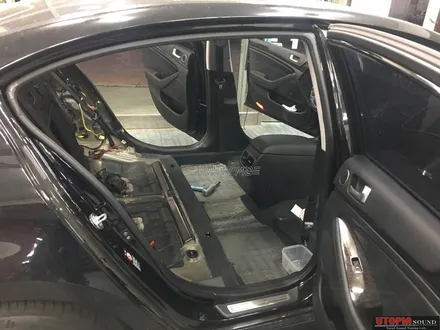

배선 작업을 하기 위한 차량의 시트 탈거 ...

​

​

K7 차량에 전원배선과 스피커 배선 작업을 하기 위하여 시트를 전부 탈거하였습니다.

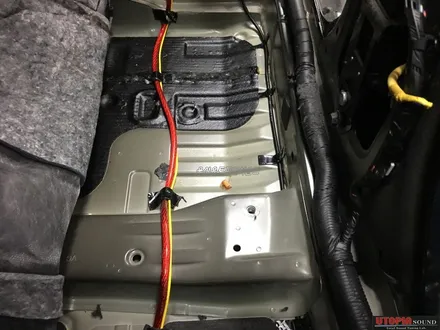

노이즈가 생기는 것을 방지하기 위하여 전원선과 스피커 선은 따로 분리하여

배선 작업이 이루어졌습니다.

​

** 배선 작업시 사이드 배선 다발에서 작업이 이루어지지 않습니다. **

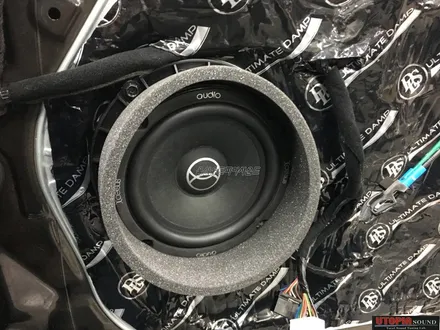

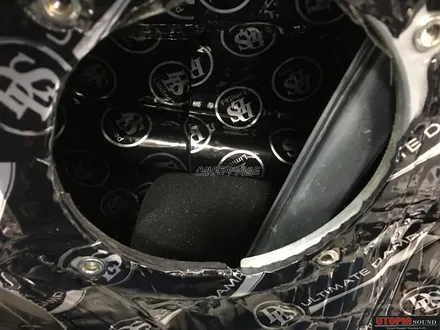

프론트 도어 댐핑 작업과 DLS Fastring 작업입니다.

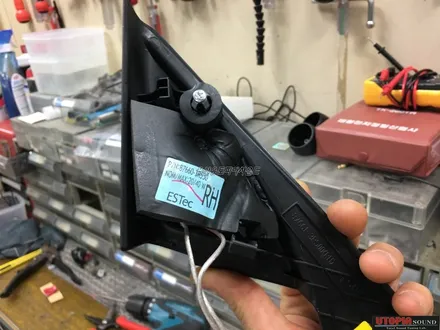

고음 스피커는 순정 자리에 장착 ..

순정 컨넥터를 사용하여 순정과 동일하게 작업이 이루어졌습니다.

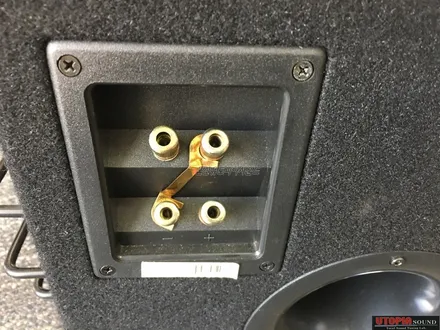

차주님께서 구입해 오신 디지털디자인 DD 서브우퍼 입니다.

2옴 듀얼 코일방식입니다..

어비스 앰프로 구동을 해야 합니다. 4옴으로 임피던스값을 맞추어 작업이 이루어 집니다.

​

** 어비스 앰프의 경우 1옴 브릿지를 지원하지 않기 때문에 4옴으로 설정해야 합니다. **

​

​

DD 우퍼 마운팅 ...

​

​

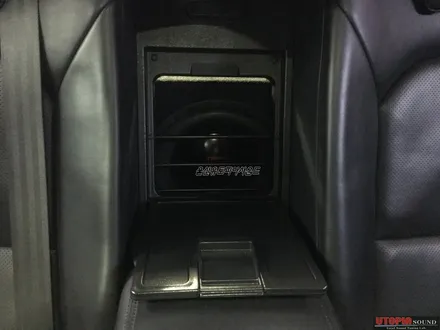

뒷 자리의 스키스루 공간을 이용하여 DD 서브우퍼를 마운팅 합니다.

트렁크 공간을 활용할수 있는 앰프랙 작업 ...

심플하게 작업하였습니다. ㅎㅎ

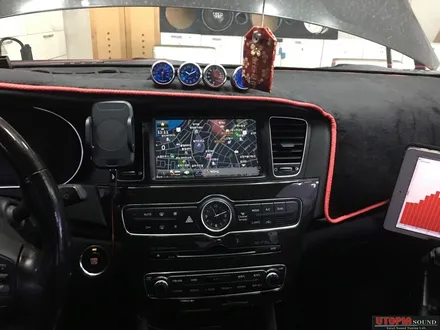

스피커 위상 테스트 ...

​

​

고음 스피커 , 중역스피커 , 서브우퍼 위상 테스트입니다

모두 정위상을 확인~
