올뉴카니발 2열 오슬버튼 웰컴등 1열도어등 작업해보자~ / 남양주, 노원, 하남, 송파

이번작업은 올뉴카니발차량 2열 오슬버튼 월컴등

도어 1열도어등(바보등) 시공입니다

등급은 노블레스 입니다ㅠㅠ

​

​

먼저 시공후 작동 영상부터~~~

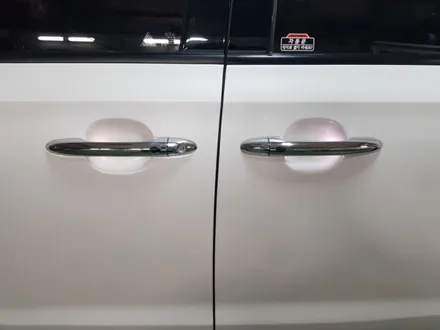

보시는것처럼 2열에도 웰컴등 점등되고

버튼으로 도어 열고닫고 가능합니다

1열도어등은 도어 열때만 점등됩니다

먼저 스마트 아웃사이드핸들 회로를 봅니다

​

자아~~ 요기서문제입니다

​

IMS스위치 있는차량과 없는차량이 배선이 다릅니다

본차량은 노블레스 등급에

IMS스위치가 있는 차량이기에

웰컴 배선이 실내에 없습니다

​

그말은즉 도어모둘에서 신호가 나오기에

1열로 배선이 들어가야됩니다

IMS스위치 없는 차량은 실내에 배선이 있답니다

​

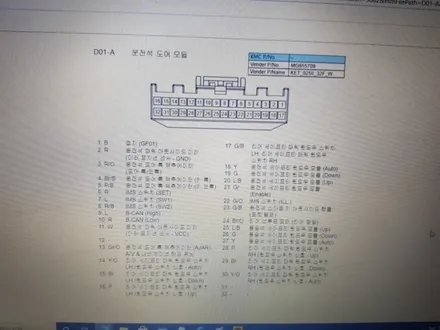

D01 A이커넥터 23번이 아웃사이드핸들로가는 웰컵등 플러스 배선입니다

오슬버튼은 간단히 4번 아웃사이드핸들

5번접지에연결하시면 오슬 작동됩니다

배선작업후 입니다

​

2열에서 배선을 끌어와서 1열도 들어가고

도어등 시공해야하기에 도어열림스위치 배선

상시배선 연결후 2p커넥터추가

모든 배선은 테사테이프로 마감하여 잡소리 없이 시공 됩니다

도어등 시공후 입니다

외부로나오는 배선은 없습니다

1열배선은 순정핀 추가하여시공

​

추가되는 순정핀은 AMP 025/060/110 사이즈

이기에 110사이즈 추가하여 시공

​

2열 외캐치 추가중입니다

1열외캐치 순정품을 2열외캐치 분해하여

가공및개죠하여 장착해야됩니다

1대1호환 안됩니다

오슬만 할경우 더뉴카니발 2열 왜캐치 사용됩니다

시공후 입니다

​
