7시리즈 풀체인지에 대한 소식이 여러 군데서 들려오고 있습니다.

BMW 가 추구하는 방향이 키드니 그릴의 형상의 대형화가 명확하다는 것이 이번 사례를 통해 한 번 더 체감하게 되었습니다.

사진을 이리저리 찾아보니 지금보다도 더 커진 모습이었으며,

야간에서의 압도적인 비주얼을 노렸을까요? 키드니 그릴 쉐잎에 앰비언트 라이트까지 적용시킨 것을 보고 있자니 아마 그릴에 목숨 건듯합니다.

​

또 그렇겠지만 호불호가 나뉠 거 같긴 한데... 전 멋지던데요? 그래서 호!!

​

​

​

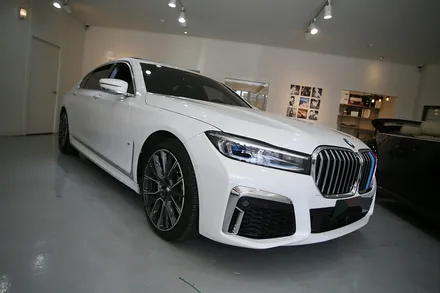

BMW 730Ld의 굵직하면서도 큼지막한 볼륨감은 뭔가 마동석 보는 듯한 느낌을 받습니다. 플래그십 세단에 걸맞게 한 덩치 하네요.

​

많은 비교를 하는 경쟁사 벤츠 S 클래스와는 결을 달리하지만, BMW만의 방향성과 아이덴티티 등 고집스러운 모습이 개인적으로 참 좋습니다.

멋있잖아요?

​

​

​

​

바로 730Ld의 골칫거리 디젤 엔진음과 타이어 노면 소음을 날려 주는 것이 오늘의 본격적인 주제입니다.

​

우선적으로 디젤 소음을 줄이기 위해선 두 가지 파트에 접근해야 합니다.

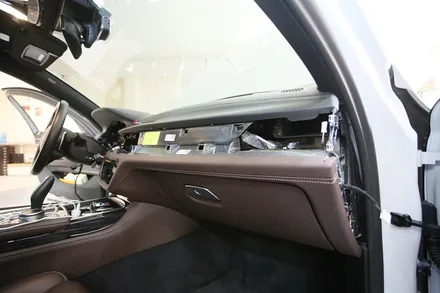

첫 번째는 사진에서 보시다시피 대시보드이고요. 두 번째는 엔진룸의 보닛인데 이건 아래에서 다루도록 하겠습니다.

​

​

​

​

대시보드의 경우 어떤 방식으로 디젤 소음을 줄이는지 궁금해하실 겁니다.

그동안 많은 포스팅을 진행했던 터라, 제 블로그를 자주 방문해 주시는 분들은 으레 잘 알 것이지만 한 번 더 설명을 해드리도록 하겠습니다.

​

​

​

​

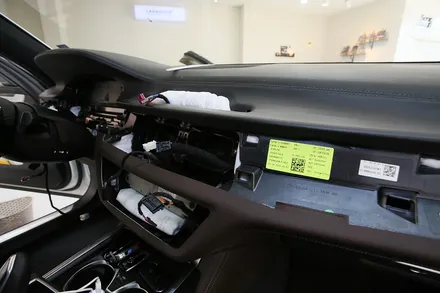

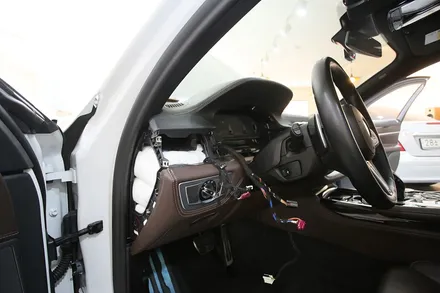

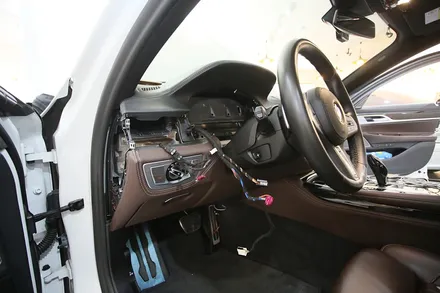

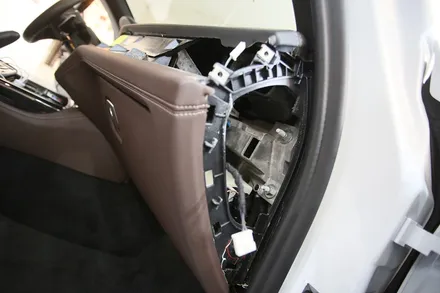

우선 대시보드 내부가 방음 공정이 진행될 부분이기 때문에 실내 파츠를 탈거하여

공간을 확보하는 것이 우선순위입니다.

​

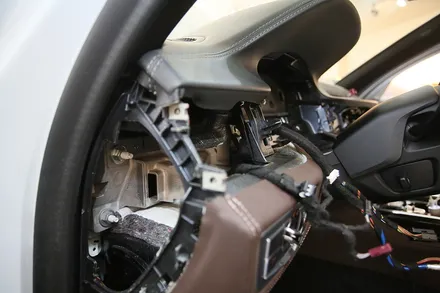

자세히 보시면 BMW 측에서도 NVH에 대응하기 위해 흡음 자재를 과학적이며 기술적으로 접목한 경우를 볼 수 있어요.

​

​

​

​

하지만 생산 시간과 원가에 대한 부분이 크게 작용하다 보니 가장 필요로 하는 곳에서만 국한적으로 적용되어 있다는 것이 아쉬운 부분입니다.

그렇다면, 이 부분을 더욱 적극적으로 다시금 대응해 준다면? 더 좋은 흡음재와 디테일하게 재 적용한다면?

​

결과적으로 높은 엔진 소음의 저감을 목표로 할 수 있겠죠?

​

​

​

​

그렇게 진행한 결과.

​

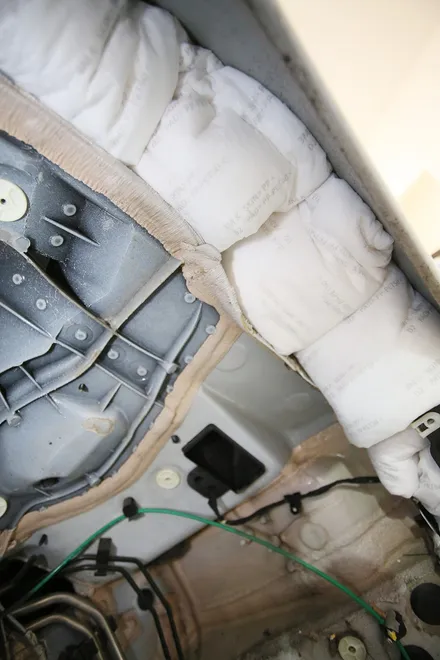

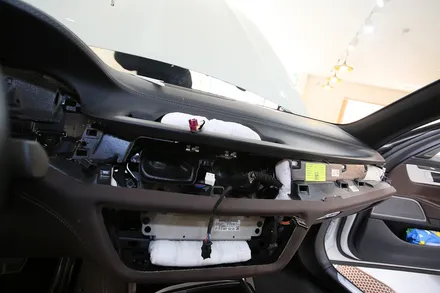

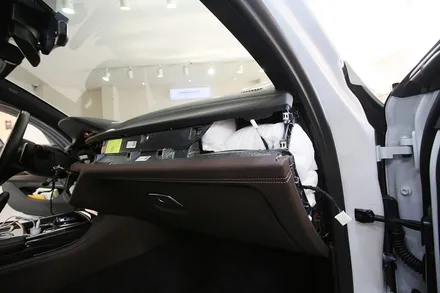

흡음재로써 등급의 질이 매우 높은 3M 신슐레이트를 사용하였고, 대시보드 내부의 공간을 이 흡음재로써 디테일하게 마감함으로써 기존의 방음 성능을 극대화할 수 있었습니다.

​

​

​

​

BMW 730Ld의 경우 내부의 사정은 타 차종들과 달리 협소한 환경과 조심해야 할 부분이 존재하는데

이 부분은 인스톨자의 기계적 지식 및 경험이 없다면 대응하기에 어려운 부분이라고 말씀드리고 싶습니다.

​

그렇기 때문에서라도 꼭 많은 경험을 가진 프로숍에 문의를 주는 것이 옳은 방향이라고 말씀드리고 싶네요.

​

​

​

​

엔진 소음을 억제하기 위해 사용되는 흡음재의 양은 7미터.

생각보다 소비되는 양에 많이들 놀라십니다. 이 많은 양이 대시보드 내부에 위치한다고 생각해 보세요. 엄청 조용해지겠죠?

​

​

​

​

대시보드와 같이 진행하면 시너지 효과가 발생하는 보닛은 엔진 소음을 억제하는데 매우 중요한 포지션입니다.

​

​

​

​

윈드 실드로 유입될 수 있는 소음을 억제할 수 있기 때문이죠. 그래서 그 역할을 제대로 수행할 수 있게끔 조치를 하는 것이 매우 중요합니다.

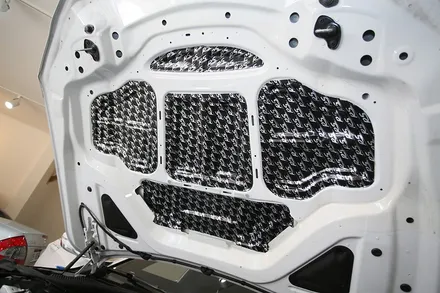

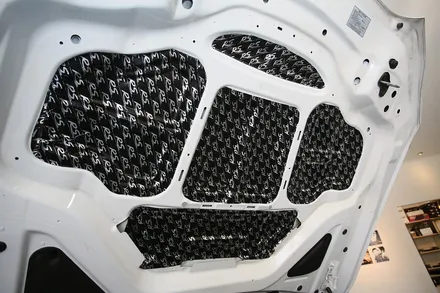

RS 방진재로 1차 선 조치 후에,

​

​

​

​

흡음재로 재 보강을 통하여 목표로 했던 윈드 쉴드내의 유입을 최소화하는 것으로 마무리합니다.

​

​

​

​

마지막.

타이어 노면 소음을 억제하는데 뛰어난 효과를 보여주는 휀더 방음입니다.

주요 포인트는 휠 하우스 내부 개선과 커버에 대한 방음 성능 향상을 목표로 진행하고요, 그 결과가 상기와 같습니다.

​

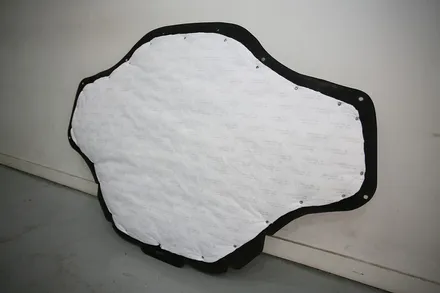

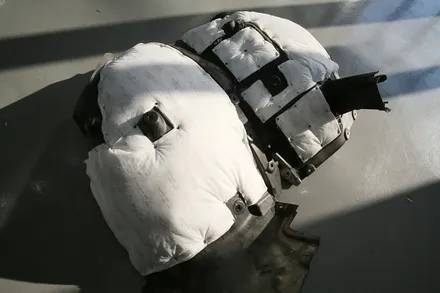

흡음재를 커버에 맞게 재단을 한 후 결합 내구성의 영구화를 위해 초음파 융착기를 적용하였습니다.

​

​

​

​

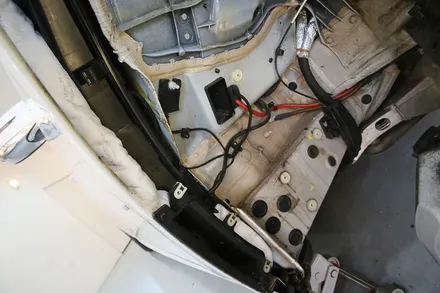

휠 하우스 내부로 이동하여 방음을 진행하는데,

조수석의 경우 공기의 흐름을 조절하고 각종 장비들이 있어 협소한 형태를 지니고 있지만 주변부에 흡음재를 사용하여 내부로의 유입을 최소화하도록 합니다.

​

​

​

​

그에 반해 넓은 공간을 보여주는 운전석 파트는 흡음재를 내부 깊숙한 곳부터 매립하여 타이어 노면 소음을 최소화하도록 하였습니다.

사진을 가만히 보고 있으니 흡음재의 모양이 꽃방처럼 생겼네요. 하하.. 같이 웃어주세요.😁

​

​

​

​

이렇게 소요되는 시간은 3시간 30분 정도.

어느 정도 시간이 걸리는 만큼 문의하실 땐 일정을 고려하여 방문 일정을 잡아주시는 것이 쾌적하고 빠르게 인스톨을 받아보실 수 있을 겁니다.

​

긴 글 읽어주셔서 감사합니다.

​

​

​

​
