싼타페TM 순정 서라운드뷰, 어라운드뷰 활성화 튜닝으로 좁은골목길, 주차시 두렵지 않아요!

​

​

​

​

​

​

​

​

​

​

안녕하세요! 순정옵션 활성화 전문 덱스크루광주 광산 입니다.

​

​

​

​

오늘은 싼타페 TM 차량 순정 서라운드뷰 활성화 튜닝에 대해 리뷰를 시작해보도록 하겠습니다.

​

​

​

서라운드뷰란 총 4개의 카메라가 차량 주위를 비쳐줌으로써 장애물을 눈으로 직접 확인할수 있는 순정옵션 중 하나입니다.

​

​

좁은골목길 주행시 혹은 차량주차시 차량주변의 장애물 확인할수있어 초보운전자에겐 정말 필요한 옵션이랍니다 ^^

​

​

​

현재의 차량에는 후방 화면만 비쳐줄 후방카메라만 적용되어있습니다.

​

​

추가되는 카메라는 프론트카메라 그리고 양쪽 사이드미러에 추가 장착이 이루어지게 된답니다!

​

​

바로 시작해볼까유?

​

​

​

​

​

​

​

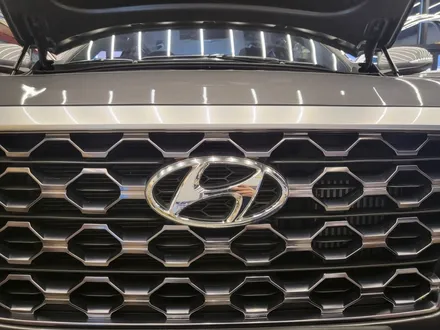

싼타페 TM 차량이 입고가 되었습니다.

​

​

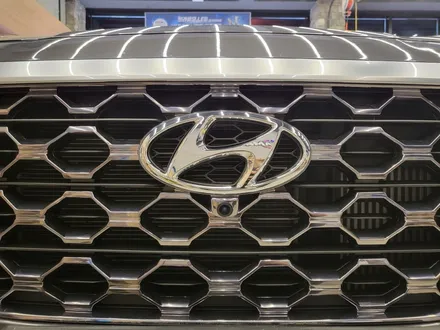

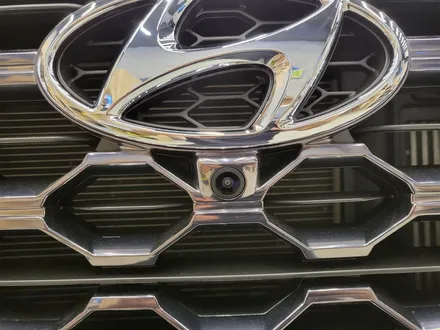

프론트 카메라추가 장착을 위해선 프론트 그릴이 서라운드뷰 전용 부품으로 교체가 이루어져야 장착이 가능합니다.

​

​

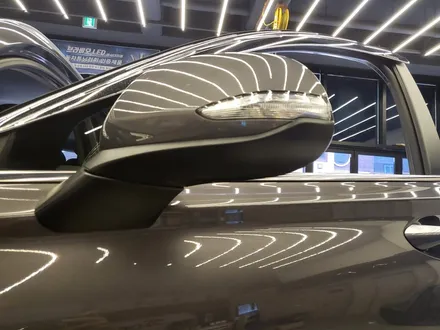

또한 사이드미러는 카메라가 적용된 사이드미러로 교체가 이루어져야 하구요!

​

​

​

​

​

​

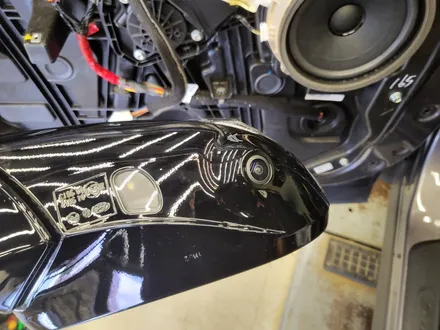

사이드미러 카메라는 이렇게 사이드미러 하단부에 장착이 되어있답니다!!

​

​

이녀석이 이제 운전석과 조수석 사이드부분을 비쳐주게 되는 역활을 하게 되죠,

​

​

​

​

카메라가 추가가 되었으니 영상을 전송해줄 배선 작업도 이루어져야겟죠?

​

​

추가되는 배선은 동축케이블로써 고화질영상을 전송해해주게 된답니다.

​

​

요즘 차량들에서는 과거와 달리 서라운드뷰 영상을 고화질로 보여주기 위해 동축케이블이 적용되고 있습니다.

​

싼타페 TM 차량도 동축케이블로 적용이 되었구요!

​

​

​

​

​

​

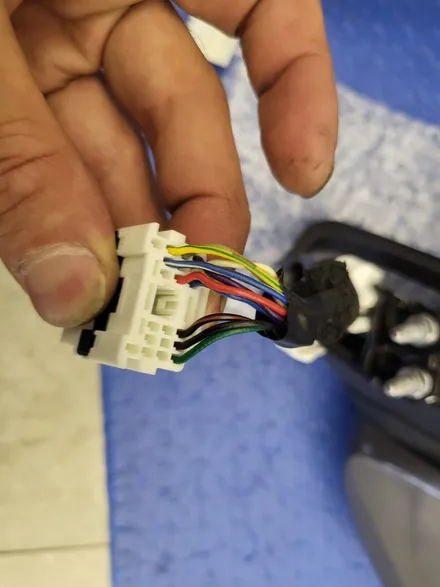

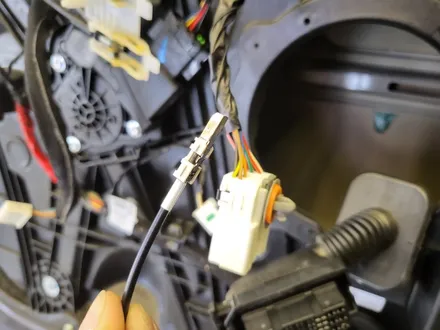

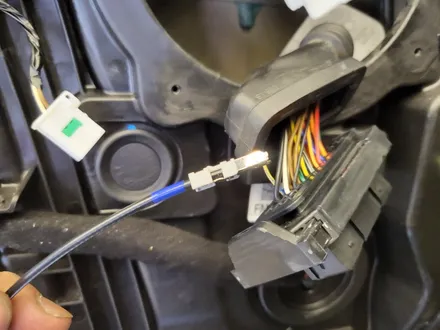

도어 주름관에도 동축케이블로 활성화가 이루어진답니다.

​

​

​

​

​

​

​

​

​

​

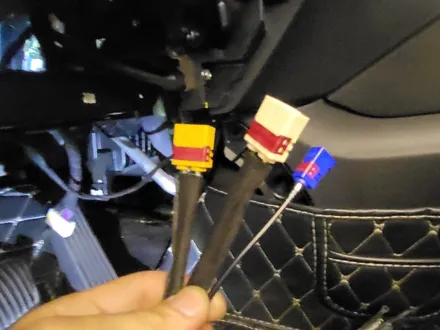

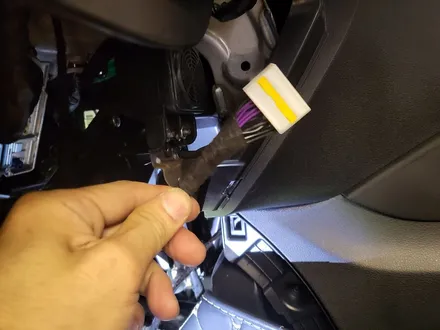

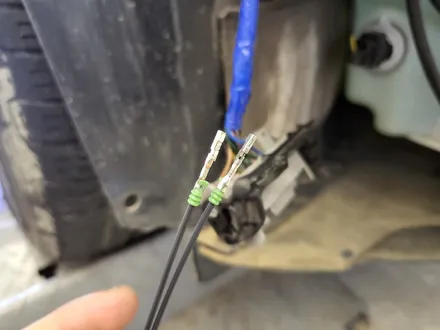

프론트 영상을 전송해줄 동축케이블과 전원 배선 작업 또한 함께 이루어지구요!

​

​

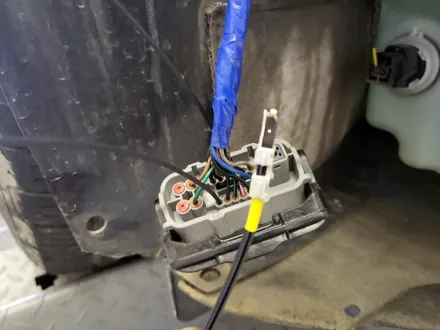

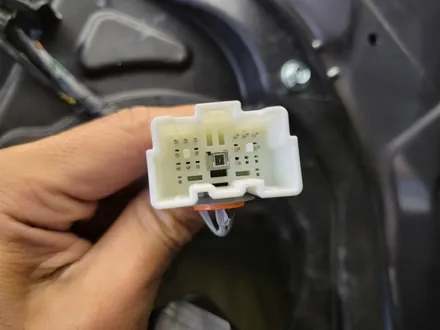

기존 커넥터에 순정 핀삽입으로 작업이이루어지며 현대 GSW 회로도 기반으로 순정과 동일하게 작업이 이루어지기 때문 차량 출고시와 동일한 컨디션 유지가 가능하다는 장점이 있습니다 .

​

​

​

​

​

​

​

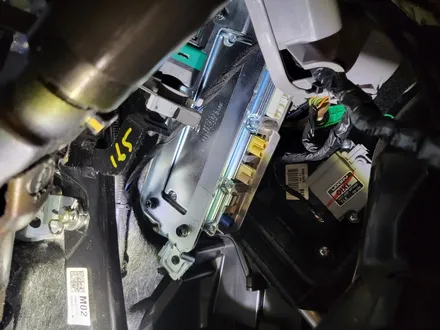

이녀석은 바로 서라운드뷰 핵심 부품인 서라운드뷰 유닛 입니다.

​

​

순정과 동일한 위치에 장착이 되며 ,

​

​

​

​

​

​

​

프론트, 사이드, 리어 카메라에서 온 동축 케이블들이 여기 서라운드뷰 유닛에 영상을 전송해주게 되며,

​

​

영상을 받은 유닛에서는 총4개의 화면을 결합하여 인포메이션 모니터에 한 화면으로 차량 주변의 영상을 보여주게 된답니다.

​

​

​

참 똑똑한 녀석이죠?

​

​

​

​

​

​

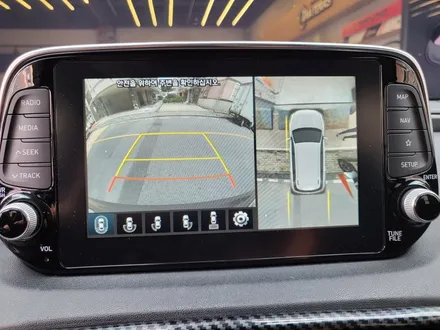

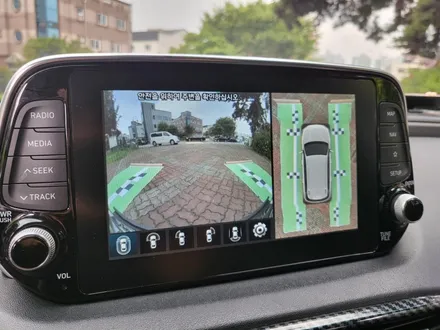

모든 배선 작업이 마무리된후 차량 전원 인가하게 되면 서라운드뷰 화면을 볼수가 있답니다!!

​

​

그러나 현재 서라운드뷰 영상 보정전이라 화면이 삐뚤어지게 보이네요 ㅎㅎㅎ

​

​

​

​

​

​

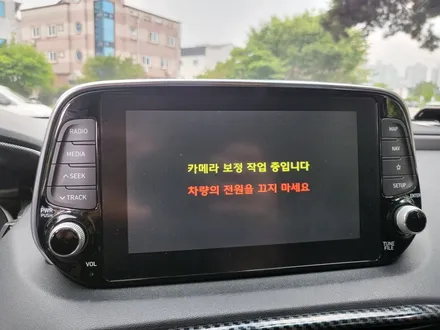

영상 보정을 위한 작업이 시작됩니다.

​

​

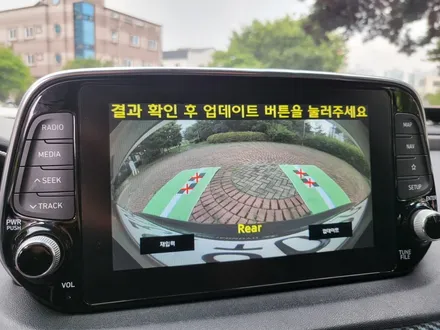

전용 보정킷을 사용하여 보정작업이 시작되며, 원하는 포인트에 점을 찍고 업데이트 입력을 하게되면 서라운드뷰 보정 작업이 이루어지게 된답니다.

​

​

​

​

​

​

​

보정 작업까지 마무리가 되면 서라운드뷰 활성화 작업은 이로써 마무리가 되죠,

​

​

​

​

​

​

​

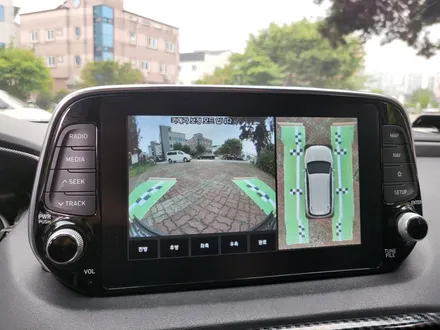

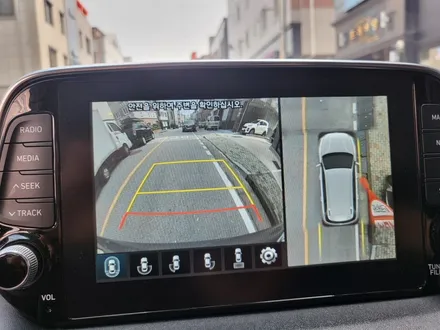

운전자의 그때 그때 상황에 맞게 서라운드뷰 설정도 가능하답니다.

​

​

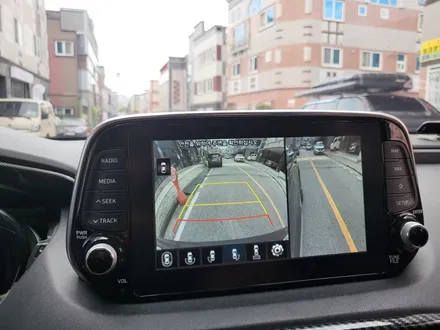

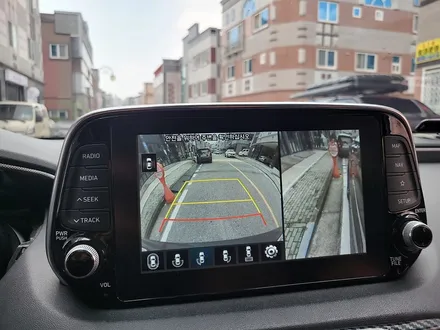

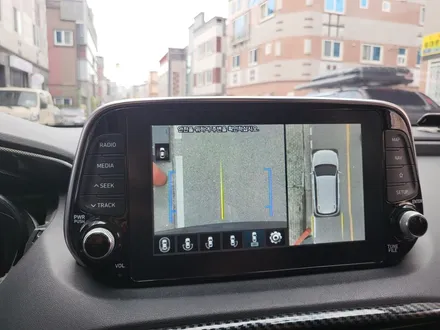

사이드뷰는 물론 리어뷰, 후방탑뷰까지 선택이 가능하구요,

​

​

이젠 좁은 골목길 , 좁은주차공간에서 무리 없이 주행과 주차가 가능하게되었답니다!

​

​

​

​

​

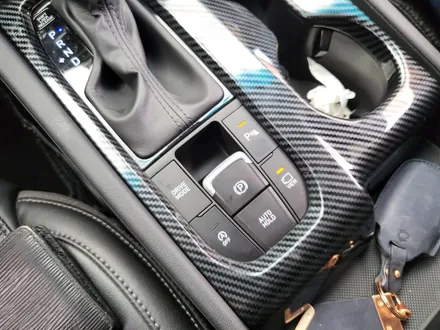

꼭필요한 순간 VIEW 뷰 스위치를 누르게되면 20키로이하에서는 차량 주변화면을 보실수 있으며 20키로 이상에서는 후방화면을 보실수가 있답니다 ^^

​

​

​

​

이상 싼타페TM 차량 순정 서라운드뷰 활성화 튜닝 리뷰를 마치도록 하겠습니다.

​

​

​

​

​

감사합니다,

​

​

​

​

​

​

​

​
