( 송파)벤츠glk차량 순정모니터 블랙아웃으로 cpu교환하기

안녕하세요

테마사운드 곽실장입니다

#벤츠glk차량 순정모니터 #블랙아웃으로 방문주셨습니다

벤츠2011-2016모델

e클래스, a클래스,b클래스,cla, gla,cls,c클래스, g바겐,glk ,slk

하위옵션모델중에 지니3d달린차량은 모두 카네비컴 pdi되어있던 지니3d네비달린차량모델중에서

모니터가 고질적인 블랙화면이 발생합니다

조수석 햇빛가리게 윗쪽에 보시면 NTG4500, 등 은색스티커가있습니다

요차량들 모두 cpu불량이 90%이상입니다

두가지로 요약됩니다

첫번째 cpu메인보드교환

둘째 cpu를 최신시리얼로 교체하고 cpu방열판으로 보강방법

야매로 수리하는방법은 cpu를 힛건이나 드라이기로 3~4분정도 가열하는방법도 있습니다

애매로 하는건 1-2개월안에 동일할발생됩니다

전용장비 BGA가 아닌방식으로 수리가 된 보드는 재발확률이 높다고 보드를 교환하셔야 하는경우도 발생합니다

첫번째가 제일좋은방법인데 그당시 만들어졌던cpu보드가 현재 재고가 없는걸로 알고있습니다

제가아는 거래처에 3~4대정도 있다고하네요

오늘은 두번째방식으로 진행되었습니다

​

​

​

​

​

​

​

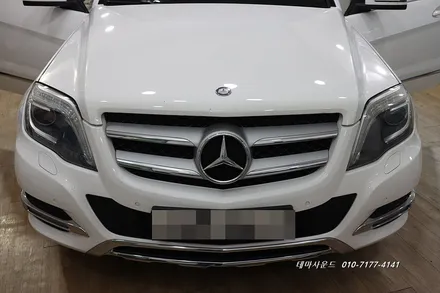

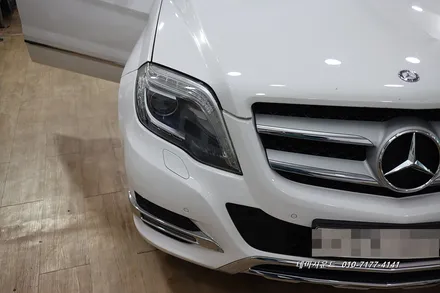

glk차량 2014년식차량 입고되었습니다

​

​

​

​

​

​

​

​

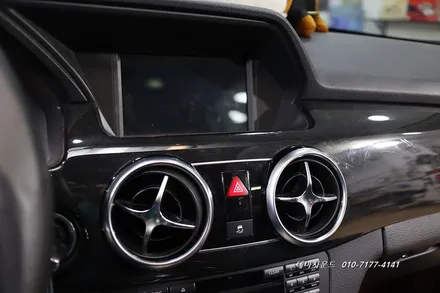

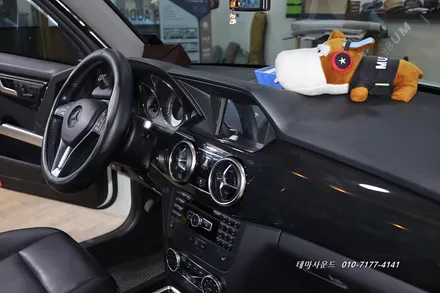

소리는 나오지만 화면이 화면이 안나옵니다

​

​

​

​

​

​

​

​

​

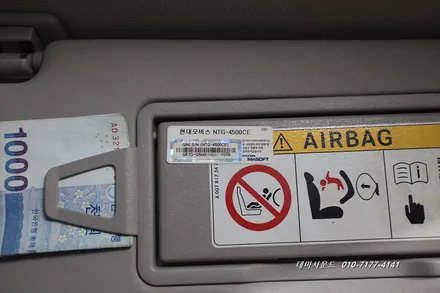

조수석 햇빛가리게 보시면 모델명나와있습니다

​

​

​

​

​

​

​

​

​

​

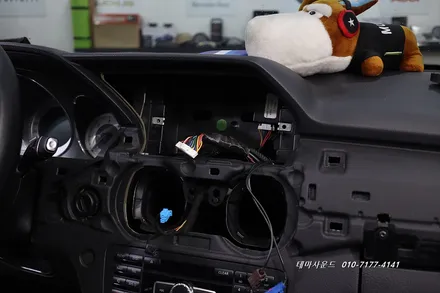

모니터는 전용장비로 탈거하게됩니다

​

​

​

​

​

​

​

​

​

​

탈거해보니 ntg4500 r2모델달려있네요

차량이 2014년식인데 메인보드가 15년도 생산분이네요

이상하네요

고객님께서 여쭈어보니 신차출고후 2년후에 블랙화면으로 교체받으셔다고 합니다

그러면 정상

그리고 에폭시실딩처리된제품은 전용장비가 있어야만 작업이가능합니다

저희쪽에서는 안되구 BGA장비가 있는곳에서만 작업해야지만 문제없이 깔끔히 가능합니다

사실상 요타입은 저희도 BGA전용업체에서 의뢰합니다

​

​

​

​

​

​

​

​

​

​

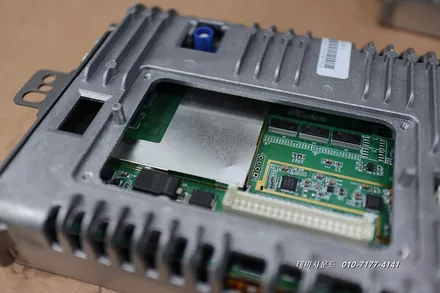

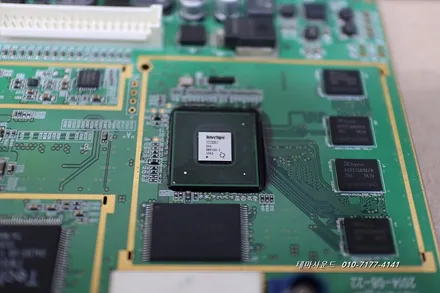

cpu교체후 방열판으로 보강이 진행된상태입니다

cpu도 22년생산분으로 진행되었습니다

보강판 탈거해보면 생산년도가 직인되어있어요

​

​

​

​

​

​

​

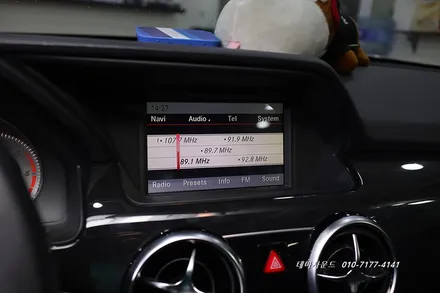

시동을 켜면 요런식으로 정상동작하죠

​

​

​

​

​

​

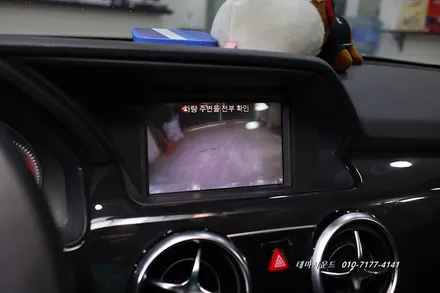

물론 후방카메라도 동작하겠죠

모니터가 고장난부분이기에

간혹 후방카메라도 되었다가 안되었다가 한다고 하시는데

그건 후방카메라가 이제 수명이 다되어간다고 보시면됩니다

참고로 저희쪽에서 cpu교체하고 1년안에는 모두 무상으로 as처리해드립니다

대부분 요런식으로 진행됩니다

​

감사합니다
