( 송파) 미니차량 순정모니터에 3d어라운드뷰 매립하기

안녕하세요

테마사운드 곽실장입니다

금일은 bmw 미니차량 순정모니터에 3d어라운드뷰

작업내용입니다

어라운드뷰제품도 여러가지고 미니에 최적에 맞는제품이 어떤건지

컨택후 진행해볼께요

요즘은 3d어라운드뷰 제품이 많습니다

와이드모니터에 적용했을때 제일 최적화되었는제품은 플러스뷰 제품인듯합니다

물론 순정이 있는모델은 순정에 제일 좋겠지만요

#플러스뷰, #아이뷰, #nv8000 뭐 이런제품이 최고급제품인듯합니다

오늘은 아이뷰제품으로 진행해보았습니다

저희는 최고급제품만 컨택해서 작업하고있습니다

​

​

​

​

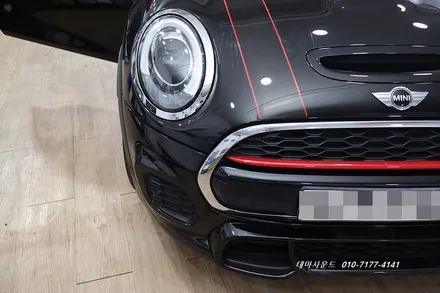

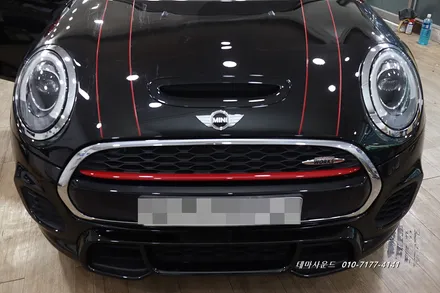

미니차량입고되었습니다

16년식모델이래요

​

​

​

​

​

​

​

​

​

​

​

​

순정모니터가 8.8와이드모니터에요

evo모니터이면 화질이나 모든게 간단한데

NBT모니터입니다

화질이나 여러가지 pas기능이나 적용이 안되는부분이 몇있습니다

​

​

​

​

​

​

​

​

​

​

​

​

​

요차량은 후방카메라도 없이 출고된차량입니다

후방만 달아요 아주 좋습니다

​

​

​

​

​

​

​

​

​

​

​

요차량에 장착될제품입니다

와이드모니터에는 플러스뷰제품이 최적화되어있긴한데

오늘은 특별한 사유로 아이뷰제품으로 작업이 진행되었습니다

비디오인터페이스+ 디지털hdmi묘듈 + 3d어라운드뷰 3가지 부품이 들어갑니다

​

​

​

​

​

​

​

​

​

​

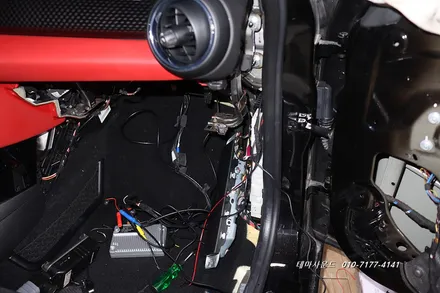

어라운드뷰 묘듈은 조수석 하단에 조립됩니다

인터페이스 + hdmi묘듈도 조수석쪽으로 매립이됩니다

묘듈 3개나 숨기려면 한숨만 나옵니다

미니차량 공간이없는차량이라서 작업이 까다로워요

그래서 저는 #일체형어라운드뷰제품을 권해드립니다

​

​

​

​

​

​

​

​

​

​

​

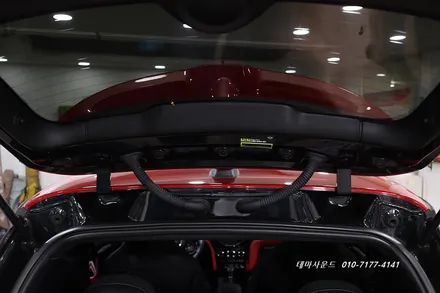

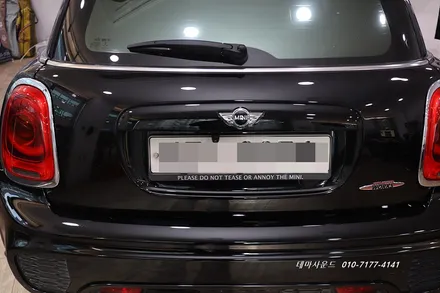

전후방 카메라 작업완료

​

​

​

​

​

​

​

​

​

​

​

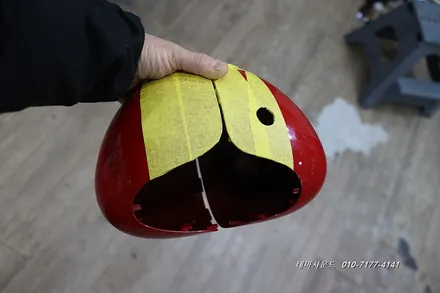

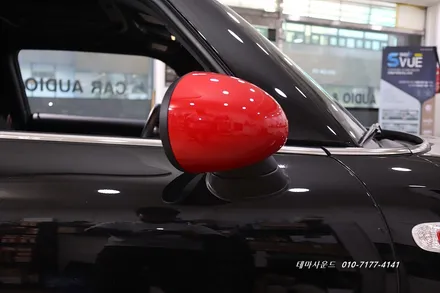

사이드미러작업중에 사진을 남겨봅니다

사이드미러가 좌우 대칭이 뭔가 모르게 다르게 느껴지네요

저만그런가 하이튼 그렇습니다

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

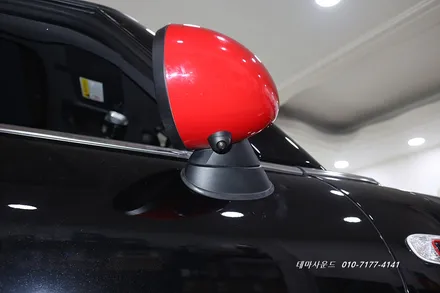

사이드미러에 카메라 작업완료

물론 운전석도 조수석과 동일하게 시공완료

​

​

​

​

​

​

​

​

​

​

​

​

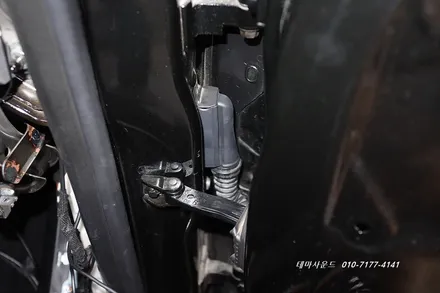

모든배선은 순정라인으로 작업되기에

작업시간이 많이 걸립니다

시간을 넉넉히 주시면 좋습니다

물론 다른업체도 동일하게 순정라인으로 작업을 하는게 기본룰입니다

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

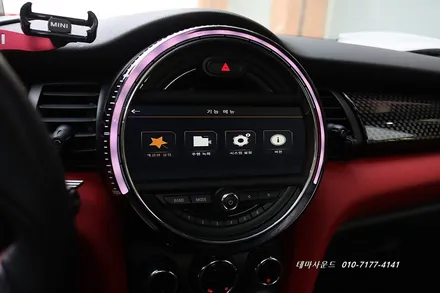

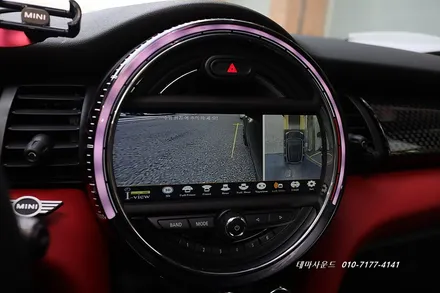

어라운드뷰가 작업완료되면 설정화면입니다

​

​

​

​

​

​

​

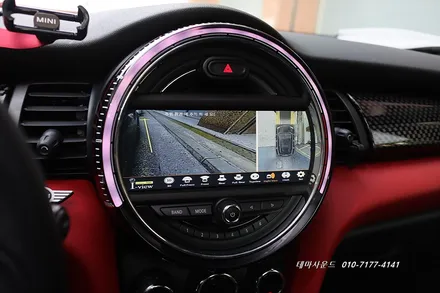

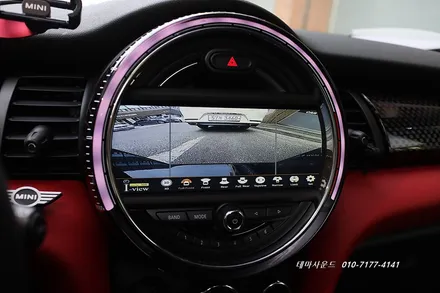

전방뷰화면입니다

​

​

​

​

​

​

​

​

​

전방파노라마뷰

​

​

​

​

​

​

​

​

​

​

​

​

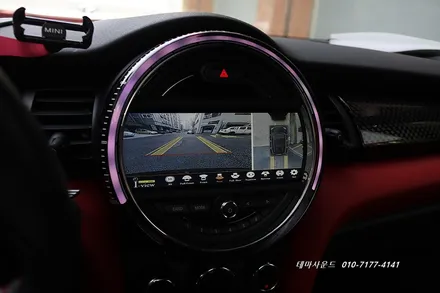

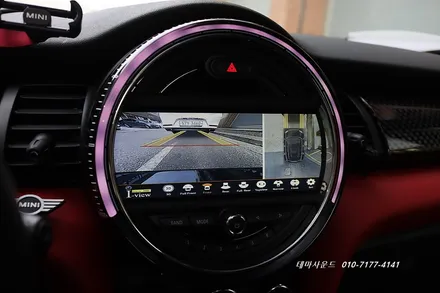

후진시 후방뷰

​

​

​

​

​

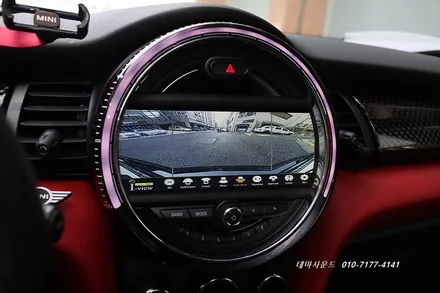

후방 파노라마뷰

​

​

​

​

​

​

​

​

​

​

좌우 깜빡이시 동작되는뷰

​

​

​

​

​

​

​

​

​

​

​

​

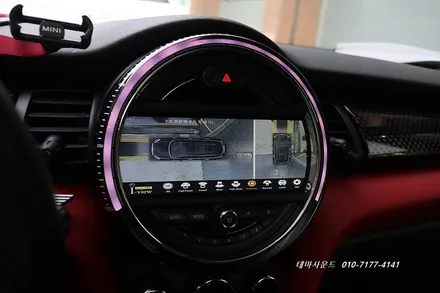

탑뷰

​

​

​

​

​

​

​

​

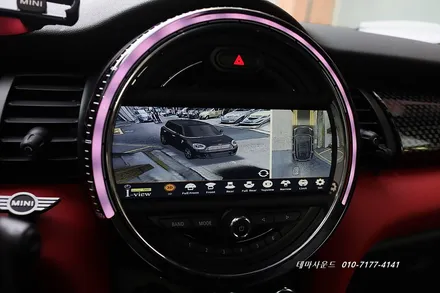

리얼 3d뷰

​

​

​

​

​

​

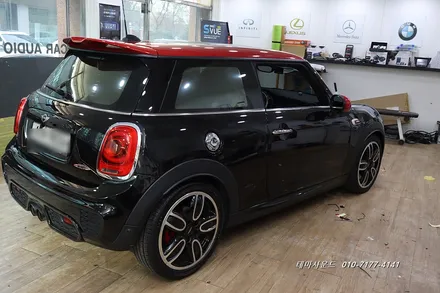

미니차량 3d어라운드뷰 작업후 출고되었습니다

1일정도 소요되었습니다

특이사항으로는 hdmi묘듈방식으로 문제가 있어서 CVBS방식으로

작업이 전환되었습니다

아쉽지만 화질은 많이 떨어지는 단점이있습니다

추후에 hdmi묘듈이 정식세팅완료되면 보강작업이 진행해야할듯합니다

믿고 맞겨주셔서 감사합니다

​
