( 송파) 올뉴말리부 순정마이링크옵션에 3d어라운드뷰 작업하기

안녕하세요

테마사운드 곽실장입니다

금일은 #올뉴말리부 순정마이링크 #3d어라운드뷰매립내용입니다

순정모니터가 있는경우 순정모니터에 3d어라운드뷰 연동을 하시는걸추천드립니다

물론 순정모니터에 hdmi입력이 안되는경우는 외부고화질모니터를 사용하는게 유리하겠지만

거추장스럽습니다

순정모니터가 hdmi입력이 되는경우는 비용이 들더라도 순정모니터에 연동하는게 맞는거구요

오늘 방문하시는 어머님께서도 인터넷으로 어라운드뷰종류가 너무많다고

저한테 추천의뢰해주셨습니다

제일많이 사용하시는제품으로

AP모빌리티( 플러스뷰) 네비코리아(아이뷰) 와이즈커머스 (카존3) 등 몇가지가 있네요

​

​

​

​

​

​

​

​

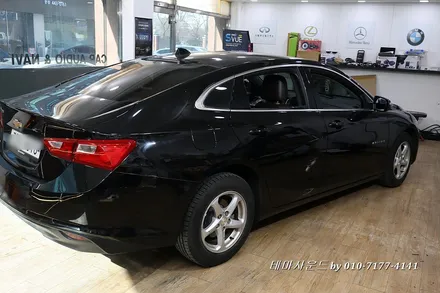

올뉴말리부차량입고되었습니다

오후시간에 맞겨주셨습니다

​

​

​

​

​

​

​

​

​

​

​

​

입고후 차량을 점검해봅니다

외관 주차로인해생긴 상처가 많이 보이네요

​

​

​

​

​

​

​

​

​

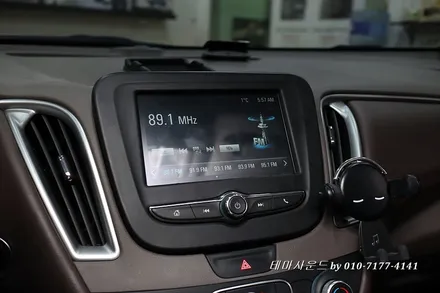

금일방문차량은 7인치 순정마이링크차량이네요

올뉴말리부차량은 7인치순정마이링크차량 8인치마이링크차량 두가지로 나누어집니다

​

​

​

​

​

​

​

​

​

​

​

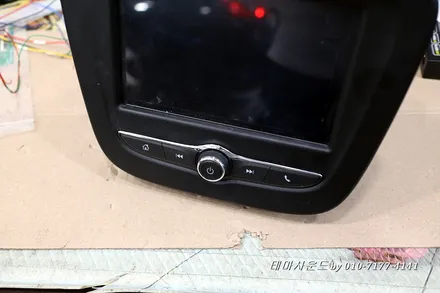

어라운드뷰장착하는데 순정모니터를 왜 탈거하는지 궁금하시죠

순정모니터에 어라운드뷰를 연동할수있는 비디오인터페이스묘듈을 심어야합니다

순정모니터에 외부입력을 만들때 사용하는 묘듈이라서

네비장착이나 노래방및 미러링 외부영상묘듈장착시에는 필요합니다

​

​

​

​

​

​

​

​

​

​

​

​

순정모니터탈거는 아주간단한부분입니다

​

​

​

​

​

​

​

​

​

​

우선 도어탈거후 사이드미러탈거후

어라운드카메라를 장착합니다

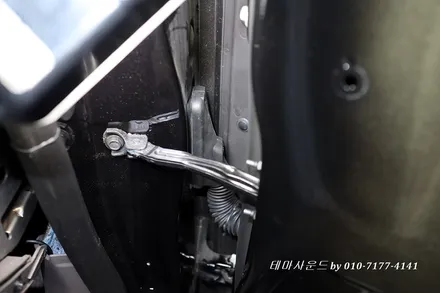

배선은 순정주름관안쪽으로 가공해서 시공이 되지만

주름관 안쪽으로 시공이 안되면 큰일나는것처럼 애기를 하시는데

사실상 순정라인말고 튜브를 이용해서 한쪽을 깔끔하게 시공하는방식이

나중에 차량 도어쪽에 배선뭉치정비시에는 유리하실거에요

물론 도어를 오픈시 약간배선노출이 있는단점은 있지만요

제일좋은방법은 순정pin을 삽입해서 작업하는게 최고지만 차량마다 순정pin구하기어렵기에

둘중하나 선택해서 작업하면될듯합니다

​

​

​

​

​

​

​

​

​

​

​

​

​

​

전방그릴에 어라운드뷰전용 전방카메라장착완료

후방카메라자리에 후방어라운드카메라조립완료

​

​

​

​

​

​

​

​

​

​

​

​

조그다이얼입니다

이거 많이 보셨을듯해요

대부분 어라운드뷰 장착하시면 조그다이얼 하나 드릴꺼어요

설정하거나 컨트롤용입니다

​

​

​

​

​

​

​

​

후진기어시 후방화면과 우측에 탑뷰화면입니다

​

​

​

​

​

​

후진후 드라이브로 변경시 전방화면과 탑뷰화면입니다

대기타임이 7초 15초 30초 단위로 세팅가능합니다

​

​

​

​

​

​

​

전방 파노라마뷰

​

​

​

​

​

​

​

​

​

후방파노라마뷰

​

​

​

​

​

​

​

​

​

​

3d뷰화면입니다

터치로도 동작가능하구요

​

​

​

​

​

​

​

​

​

좁은골목에서 사용되는뷰

​

​

​

​

​

​

​

탑뷰화면입니다

올뉴말리부 3d어라운드뷰 작업내용이었습니다

시공시간은 1일정도소요됩니다

작업이 완료되면 프로그램으로 보정도 해야하고 보정완료후

테스트 여러번 진행합니다

엔지니어관점에서 모든게 정상적이면 출고됩니다

조금이라도 문제점 발생시 출고가 지연되겠죠 그렇기에 1일정도 소요된다고 보시면됩니다

그런거없이 빠르게 작업후 대충보정하고 테스트한두번하고 출고하시면 6~7시간에도 가능하긴합니다

금일작업차량도 제가 직접진행하기에 특이사항없이 진행되었습니다
