제네시스 GV70 스포츠 서라운드뷰 , 어라운드뷰 옵션추가하기.. 증간현실네비게이션 , 후측방모니터 도 가능합니다 ^^

​

​

​

​

​

​

안녕하세요! 덱스크루광주 광산 입니다.

​

​

​

오늘은 GV70 스포츠 차량 드라이빙어시스턴트 패키지1 순정부품을 활용한 서라운드뷰 옵션추가 작업에 대해 리뷰를 시작 해보겠습니다.

​

​

​

서라운드뷰는 4개의 광각 카메라가 차량 주변의 모습을 비쳐 하나의 화면으로 운전자에게 실시간으로 보여줌으로써 차량 주변의 장애물을 확인 할 수 있는 순정옵션 중 하나입니다.

​

​

좁은 골목길 주행시나 좁은 주차공간에 주차시 주변의 모습을 볼수 있기 때문 더욱더 안전하게 사용이 가능하다는 장점이 있습니다.

​

​

또한 GV70 차량의 경우 서라운드뷰 옵션 추가가 이루어지면 2가지의 기능이 더 추가가 됩니다.

​

​

바로 후측방 모니터 , 증강현실 네비게이션기능이죠,

​

​

사이드미러에 장착된 카메라를 통해 방향지시등이 점등된 경우 계기판에서의 후측방 영상을 볼수 있으며, 프론트뷰 카메라를 통해 증강현실 네비게이션 작동도 이루어지게 됩니다!!

​

​

한가지 옵션 추가로 2개의 기능이 더 추가가 되기 때문 일석삼조의 효과를 볼수 있답니다 ^^

​

​

​

작업 바로 시작해보쥬!

​

​

​

​

​

​

​

서라운드뷰 작업을 위해 입고된 GV70 스포츠 입니다. 정말 매력적인 디자인으로써 스포티함이 물씬 풍기네요 ㅎㅎ

​

​

현재는 후방의 모습만 볼수 있으며, 광각 카메라는 후방 카메라 단하나 뿐이죠!!

​

​

추가되는 카메라는 프론트 뷰 카메라, 사이드뷰 카메라 추가가 진행이 됩니다.

​

​

​

​

​

​

가장 먼저 사이드뷰 카메라 추가가 진행이 됩니다.

​

​

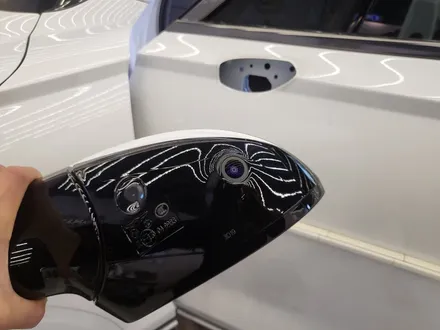

사이드뷰 카메라는 사이드미러 하단에 장착된 카메라로써 광각 카메라만 추가 되지 않으며, 광각카메라가 있는 사이드미러로 통교체가 진행이 됩니다.

​

​

​

​

​

또한 광각 카메라가 없는 차량이기에 영상 신호에 관련된 배선들도 없쥬!!

​

​

제네시스 라인업들은 다른차량들과 다르게 서라운드뷰 영상 신호선은 이더넷 케이블로 적용이 되어 있습니다.

​

순정 배선 라인에 맞게 이더넷 케이블로 영상신호선 활성화 작업이 진행이되며,

​

​

​

​

​

​

​

​

사이드미러에서의 배선마감은 깔끔하게 이루어지죠 ^^

​

배선 작업과 마감 하나는 끝내주게 잘 한답니다 ㅎㅎ

​

​

​

​

​

​

​

​

​

​

​

또한 도어커넥터에서의 배선 추가 작업이 진행이 되죠!! 이더넷 케이블은 물론 카메라 전원 접지에 이용되는 HRS 압착핀을 사용하여 순정과 동일하게 작업이 진행이 된답니다.

​

​

​

​

​

​

​

​

압착핀을 사용하는 가장 큰 이유는 배선 단선으로 인한 오작동 방지를 위함이랍니다. 간혹 맞지 않는 핀을 사용하여 작업 할 경우 배선 단선으로 인한 오작동이 이루어지기 때문 꼭 규격에 맞는 압착핀을 사용해야 합니다.

​

​

저희 매장에서는 GV70 도어커넥터 맞는 HRS 핀을 사용하여 직접 압착후 사용하고 있습니다!

​

​

​

조수석 또한 운전석과 동일한 방법으로 광각 카메라 장착및 배선 활성화가 진행이 되면,,

​

​

​

​

​

​

​

​

프론트 뷰 카메라 장착이 시작 됩니다.

​

​

프론트 뷰 카메라는 프론트 그릴에 장착 되기 때문 프론트 그릴 또한 서라운드뷰 전용 그릴로 교체가 진행이 됩니다.

​

​

그릴 교체후 프런트뷰 카메라 장착 및 배선 작업이 시작 되죠!!

​

​

​

​

​

​

프론트 뷰 카메라는 차체에 장착된 커넥터를 통해 실내로 들어오게 됩니다.

​

​

기존 커넥터에 방수 압착핀을 사용하여 전원 접지 배선이 활성화가 되며, 영상 신호를 위한 이더넷 케이블까지 활성화가 진행이 되었답니다 ^^

​

​

​

​

​

​

​

​

이로써 사이드뷰 카메라와 프론트뷰 카메라 활성화로 모든 작업은 마무리!!

​

​

​

​

​

​

후진 기어변속을 하게 되면 이렇게 4개의 화면이 한 화면으로 차량주변의 모습을 실시간으로 보여주게 됩니다!

​

​

그러나 영상이 어디가 모르게 이상하쥬?

​

​

각각의 카메라가 장착은 되었지만 4개의 카메라 보정작업이 이루어지 않았기에 외곡된 모습을 볼수 있습니다!

​

​

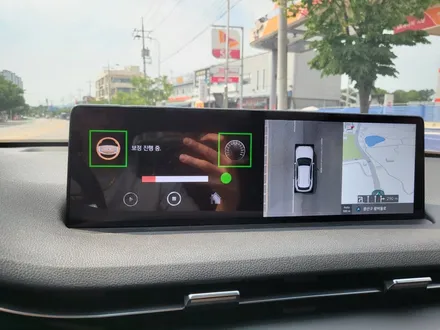

서라운드뷰의 마지막 단계 보정 작업 시작합니다.

​

​

​

​

​

​

​

​

보정 작업은 주행 보정으로 이루어지며 도로에 새겨진 차선을 인식하여 스스로 보정하는 과정이랍니다!!

​

​

보정 킷을 사용하여 보정하는 방식이 아닌 스스로 차선을 인식하여 보정이 된다니 정말 신기하쥬? ^^

​

​

​

​

​

​

​

​

모든 보정 과정이 완료가 되었습니다. 보정시간은 5분도 걸리지도 않네요 ㅎㅎ 저로서는 보정 과정이 정말 편해졌습니다^^

​

​

​

​

매장 복귀중 서라운드뷰가 어떻게 작동하는지 한번 보실까요?

​

​

​

​

​

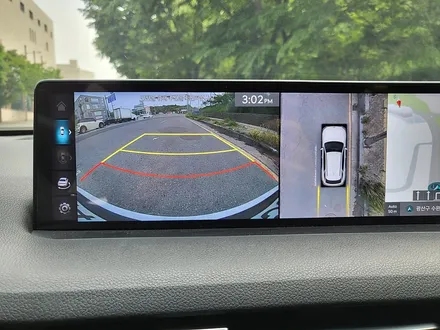

후진 기어로 변속이 되면 후방 화면을 메인으로 차량주변의 영상을 한눈에 쉽고 빠르게 확인이 가능해졌습니다.

​

후방의 모습은 왼쪽 메뉴창을 이용하여 원하시는 항목에 따라 영상을 보여주고 있습니다!

​

​

​

​

​

또한 전진기어로 변속이 되면 전방 화면을 메인으로써 차량의 주변의 모습을 보실수 있구요!!

​

전방 탑뷰, 사이드뷰, 전방뷰 를 선택하여 사용도 가능하답니다 ^^

​

​

이젠 좁은 골목길 주행시 두렵지 않겟죠? ㅎㅎ

​

​

​

​

​

​

운전자의 취향에 맞게 3D 뷰 도 가능하며 터치를 통해 차량주변을 돌려가며 보실수도 있답니다!!

​

​

후방 화면만 볼수 있었던 GV70 차량 이젠 차량 주변의 360 모습을 실시간으로 보실수가 있게 되었습니다 ^^

​

​

​

​

​

​

또한 방향지시등을 점등하게 되면 후측방 실시간 모습도 보실수 있구요 ^^

​

​

후방 사각지대도 이젠 두려워 하지마세요 !! 직접 눈으로 확인 하면 된답니다 ㅎㅎ

​

​

​

​

​

​

​

​

​

이상 GV70 스포츠 차량 드라이빙어시스턴트패키지 1 서라운드뷰 순정옵션 활성화 튜닝 리뷰를 마치도록 하겠습니다.

​

​

GV70 뿐만 아닌 G80 , GV80 , G90 차량도 모두 가능하답니다 ^^

​

​

​

​

​
