[E60 M5] CIC 레트로핏. / 고양, 일산, 김포, 파주

E60 M5에 cic를 레트로핏을 했습니다...

다시는 안하려고 했는데 결국 질렀습니다.

​

여러분은 하지마세요... ㅠㅠ

​

자세한 CIC 레트로핏 과정은 아래 링크에서 보시면 됩니다.

제가 정리를 해 둔건데, E60에 한한것도 있지만 대부분 비슷합니다.

https://cafe.naver.com/bimmerwerks/461373

​

다들 센터콘솔 한번쯤 다 떼어 보셨을테니. 자세한 탈거 과정은 생략합니다.

인터넷에 보시면 꽤 많이 나와서 금방 찾으실수 있을꺼에요.

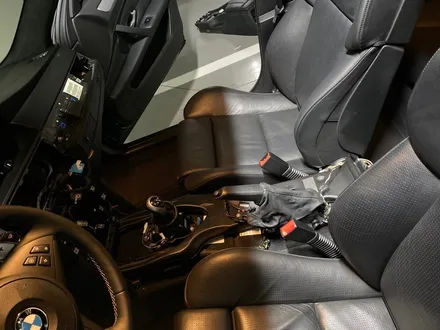

저는 이미 탈거. ㅋㅋㅋㅋ 깔끔하게 탈거 했습니다. 두번째라 후다닥 되네요.

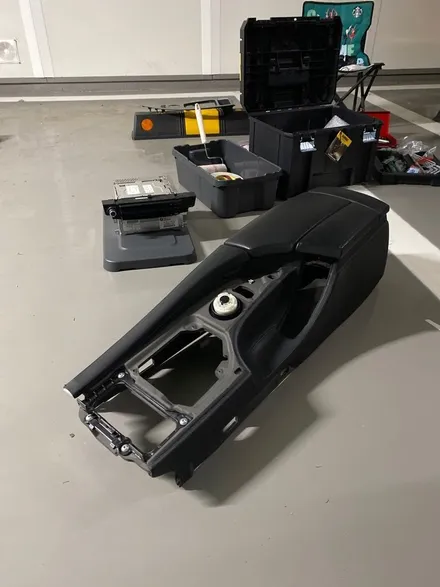

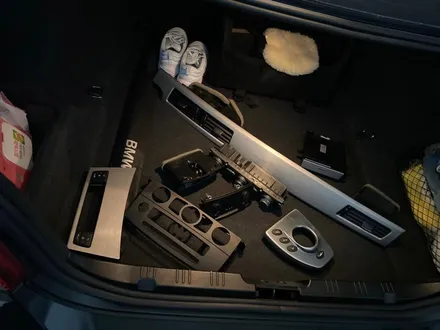

부품들은 트렁크에 잘 보관 합시다. 새것같은 패널들. 찍힌곳 없이 아직까지는 깨끗하네요.

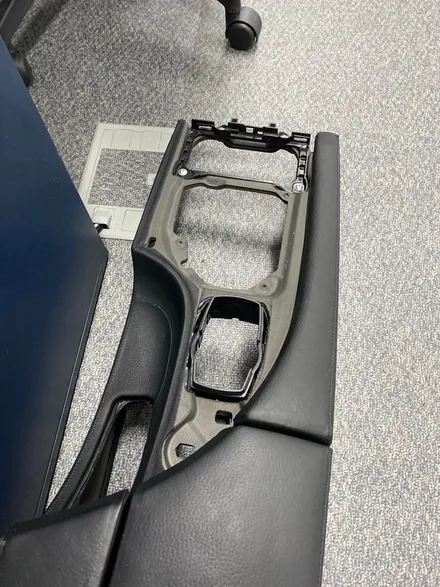

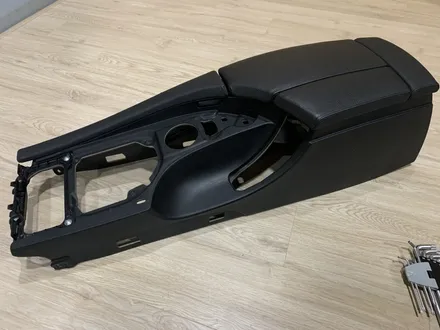

떼어낸 센터 콘솔은 아이드라이브 컨트롤러를 변경 해야 하기 때문입니다.

제일 어려운 작업이죠. 저기 들어간 구형 햅틱 아이드라이브 컨트롤러를 CIC용 컨트롤러로 바꿔 줄껍니다.

사진이 많이 없으니. 일단 예전에 528is 작업할때 사진도 가져와서 씁시다.

이렇게 컨트롤러를 떼어 냅니다

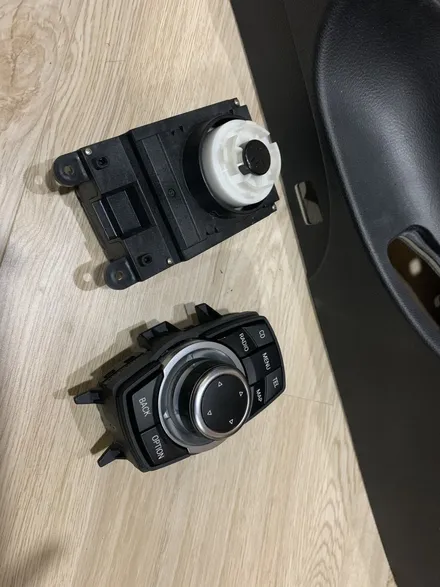

CCC용 컨트롤러와 CIC용 컨트롤러의 차이... E90에는 그냥 기존에 저 동그란 컨트롤러를 그냥 사용해도 무관합니다.

E60에서는 저걸 사용 하려면 꽤 귀찮은 일들이 있으므로, 그리고 CIC용 컨트롤러가 더 이쁘니까.

바꿉시다. 하는김에 해야죠.

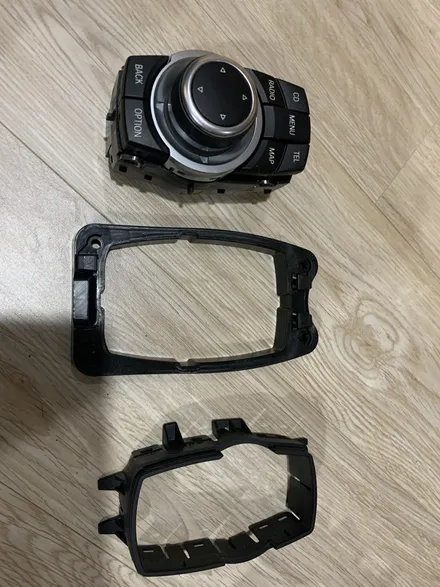

신형컨트롤러는 이렇게 하단에 브라켓이 두개나 들어갑니다. 이거 없이 장착하면 아주 이상한 방법으로

장착 해야 되는 불쌍사가 생깁니다. 저는 완전히 순정과 동일하게 작업하는 것이 목표이므로

순정 브라켓을 전부 준비 했습니다. 이거 브라켓이 꽤 비싸요.. -_-;

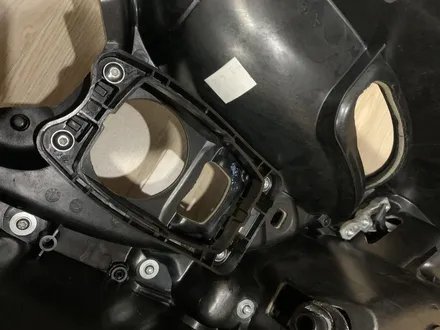

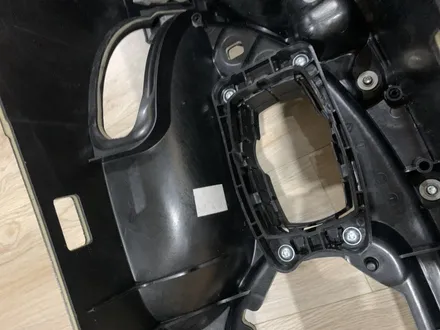

기존 브라켓 자리에 이렇게 쏙 들어갑니다. 순정 자리에 그대로 들어가요.

인터넷 찾아보면 어떤분들은 그냥 본딩을 하셔서 장착하신다고도 하시고,

어떤분들은 6시리즈 컨트롤러 브라켓을 쓰시는 분들도 있는데 순정은 어떻게 장착 하는지가 없습니다.

혹시나 했는데 다행히 자리가 딱 맞습니다.

그러니까 여러분도 CIC 컨트롤러 바꾸시려면 꼭 브라켓 준비하세요.

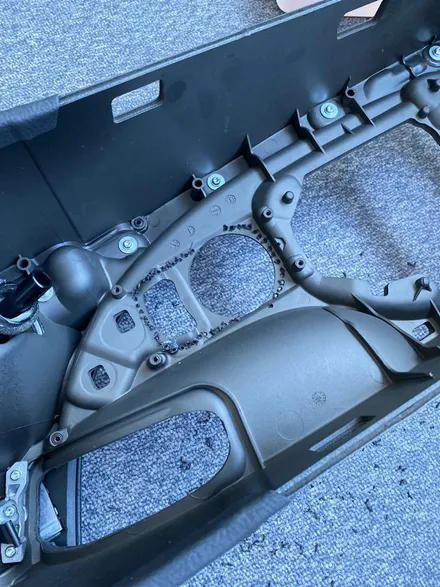

자 그럼 자리도 잡았으니 구멍을 넓혀 봅시다. 기존에 있던 라인에서 이렇게 구멍을 살짝 뚫고 니퍼로 잘라내면 됩니다.

딱 저 위치만 뚫어내면 컨트롤러가 들어갈 자리가 생깁니다.

첨엔 칼로 조각을 했는데 이렇게 드릴로 구멍을 뚫어서 작업하면 간단합니다.

물론 이렇게 해도 칼로 살짝 조각해가면서 구멍 자리를 마무리해 줘야 됩니다.

구멍을 다 뚫고 하단 브라켓 2개를 이렇게 장착해 줍시다. 딱 들어갑니다.

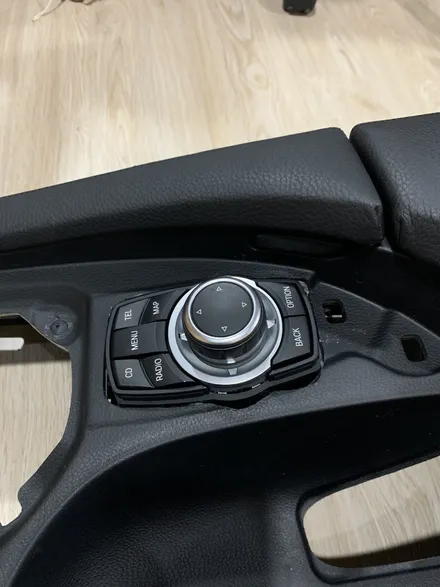

자 이렇게 쏙 들어갔죠? 깔끔하게 마무리까지 해줍니다.

이렇게 들어가는겁니다. 쏙. 괜찮죠? 위에 커버만 덮으면 되요.

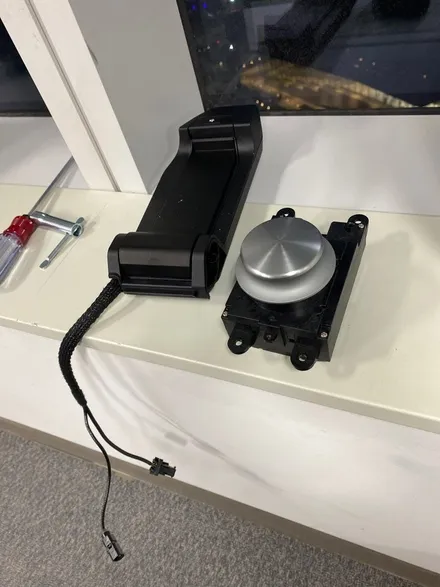

이녀석들은 이제 버립시다.

스냅인 어댑터 거치대는 어차피 쓸모도 없고, 자리만 차지 하거든요.

구형이라 USB를 통해서 음악이 스트리밍 되는 기능도 없는 초기형이라 쓸모가 전혀 없습니다.

아이드라이브 컨트롤러는 일단 킵. 저게 M5만 달려 있는 알루미늄으로 만들어진 컨트롤러거든요.

차가운 촉감이라던지, 부드러운 느낌 같은게 참 좋습니다.

원상 복구 할일은 없지만, 그래도 일단 킵합시다.

CIC 헤드유닛을 장착 합시다. 자세한 인스톨 내용은 위 링크에서 꼭 보시고 하세요.

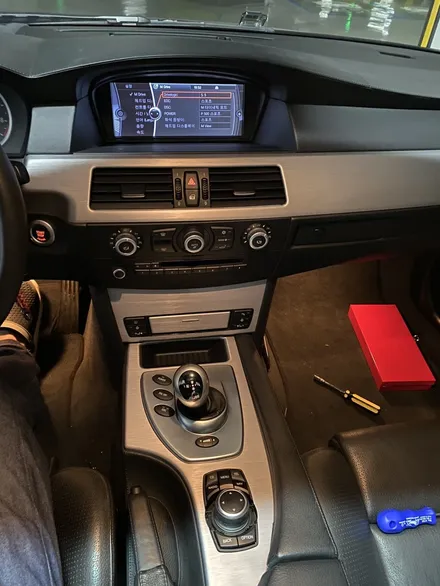

잘 켜지네요. 일단 컨트롤러도 잘 작동하는지 테스트 테스트

저는 CIC 헤드유닛 장착전에 제 차대번호로 우선 프로그래밍을 끝낸 상태로 장착했습니다.

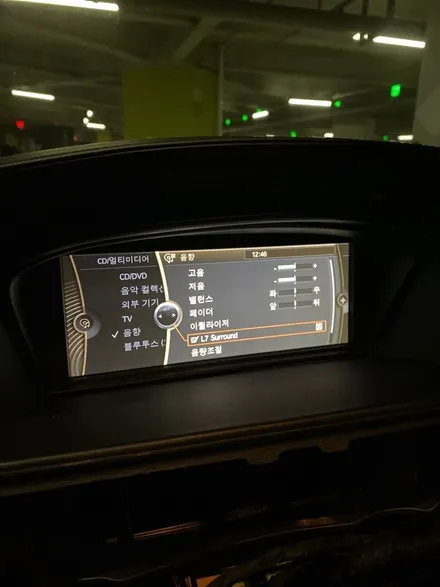

로직7도 잘 인식하네요. 앰프가 다르면 프로그래밍을 해서 앰프를 바꾸는 VO 코딩을 해줘야 합니다.

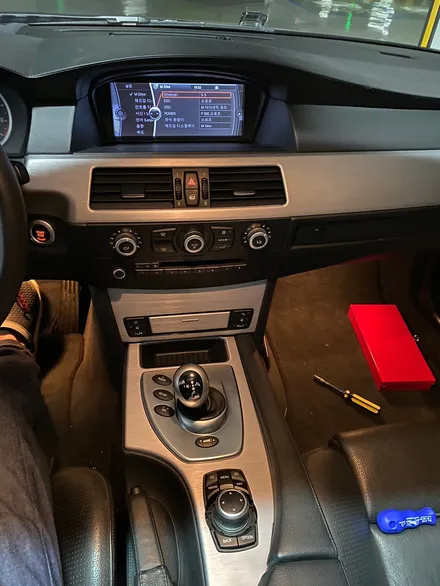

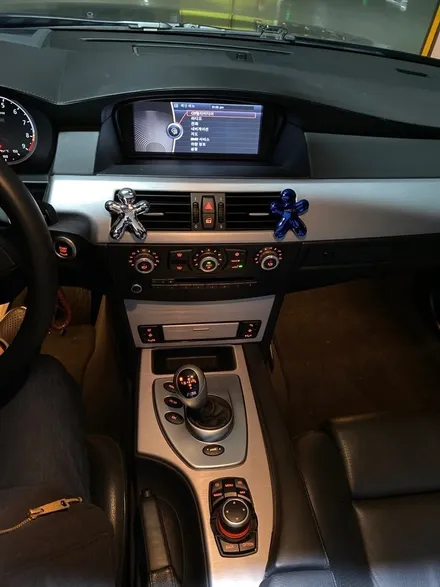

호다닥 조립 완료. M로직도 잘 인식 됩니다.

자 이제 실내는 끝났으니 컴박스를 장착해 봅시다.

컴박스는 cic에서 블루투스 스트리밍을 가능하게 해 주는 녀석입니다.

NBT 이후 세대로 넘어와서는 헤드유닛에 블루투스 기능이 포함되어 있어서 필요가 없지만 cic 부터 블루투스 스트리밍이 가능하게 해 줍니다.

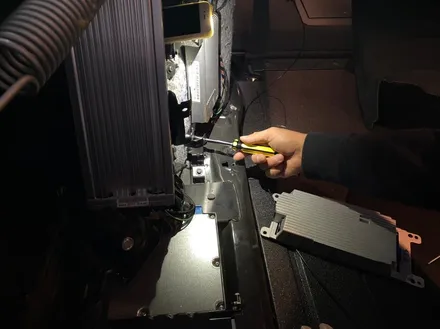

자 왼쪽에 달려 있는 커다란 녀석은 로직7 앰프 그 옆에 제가 드라이버로 뽑고 있는 녀석은 Mulf2 라는 블루투스 통화가 가능한 모듈입니다.

오른쪽 아래 컴박스가 장착해야 할 녀석이구요.

요녀석들은 둘다 거의 비슷한 역할을 하지만, 컴박스 부터는 블루투스 통화 외에도 여러가지 기능을 합니다.

지금 NBT 이상에서는 가능한 인터넷이라던가, SOS 라던가 물론 국내에서는 사용이 불가하지만요..

장착 완료. 이제 이짓은 그만하기로 해요.. ㅠㅠ

너무 힘들어요..

​

PS. 그런데 이짓을 또합니다. 하.. 미친놈이네
