[E60 M5] 어댑티브 헤드라이트 AHL 레트로핏 / 고양, 일산, 김포, 파주

지난 #535d 포스팅때 라이트를 #M5 것을 빼서 끼웠다고 얘기 했는데 막상 M5 레트로핏 한건 포스팅을 안했더라구요. ㅎㅎ

제 M5 는 국내 정식 수입 차량입니다. 그당시 국내에는 어댑티브 헤드라이트를 들여 올수가 없었다고 해요.

아마도 #현대기아차 때문이겠죠. 그치만 그때도 유럽이나 북미에 나가는 #E60#5시리즈 에는 옵션으로 선택이 가능했습니다.

그래서 #레트로핏 도 가능하죠. 교환만 해서는 안되고, #배선작업 + #코딩 작업이 필요 합니다.

우선 535d에 라이트를 보내야 해서 우선 라이트와 #라이트모듈 ( #LM2AHL ) 을 장착 해야만 작동합니다.

쉽게 생각 하고 그냥 교환할 생각으로 시작 했는데 결국 범퍼를 내려야 하는 사태가 발생.. ㅠㅠ

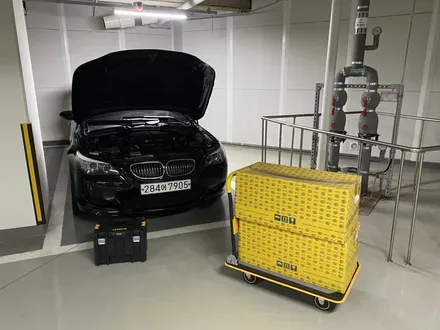

호기롭게 시작합니다. ㅎㅎㅎ 순정 #어댑티브라이트 Assy 입니다. 가격은 후덜덜 합니다...

영롱하군요.. 새것이라 진짜 깨끗하네요. 라이트를 새것으로 교체 해 보는것은 저도 처음이라 엄청납니다. ㅎㅎㅎ

일단 라이트를 떼어 냅시다. 라이트 떼어내는건 별로 어려운 작업은 아닙니다. 나사 두개만 풀면 되거든요.

근데 범퍼를 안떼고 작업을 하면서 ㅠㅠ 두번일을 하게 되었지요.. 이땐 몰랐어요..

일반 라이트와 어댑티브 라이트. 아래가 일반 #제논라이트 입니다. 이건 535d로 보내졌습니다.

이것도 상태가 나쁘진 않았어요. 그래서 그냥 쓰기로 결정 햇습니다. 너무 너무 깨끗하죠?

렌즈에 약간 먼지가 낀 상태. 커버는 거의 새것 같이 깨끗했습니다. 기스도 전혀 없고요.

이 브라켓을 떼지 말았어야 했는데.. 새걸로 교체 하는김에 브라켓 까지 같이 교환 하겠다고 떼어 냈습니다..

근데 이걸 떼어내니 범퍼를 떼어내야 하는 불쌍사가 발생했습니다. ㅠㅠ 왜 이걸 떼어내 가지고.. 흑흑...

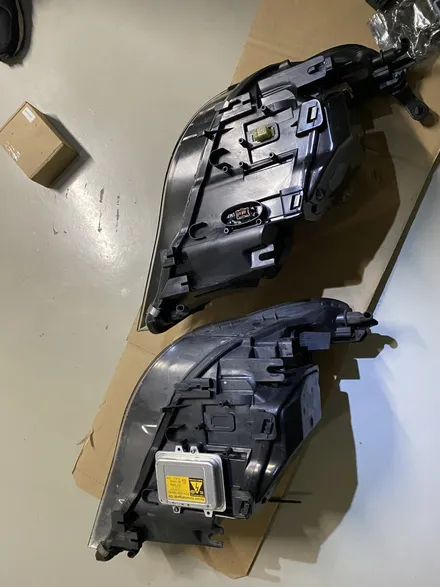

아랫쪽에 일반 제논 라이트 입니다. 발라스터 하나만 있는데 어댑티브 라이트는 발라스터 외에 어댑티브 라이트 컨트롤 모듈이 하나 더 들어갑니다.

커넥터가 하나 더 있는게 보이죠?

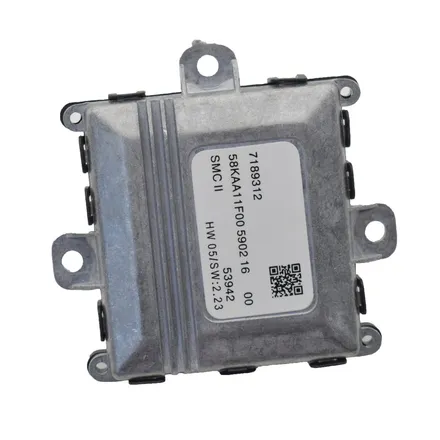

사진이 없네요.. ㅠㅠ 죄송합니다. 요런 #SMC2 모듈이라는 것이 하나 더 들어갑니다.

라이트 바꾸면서 벌브도 새것으로 교환 합니다. #오스람#D1S#쿨블루 입니다.

색상이 약간 푸르스름하니 이쁜데다가 시안성도 높아서 확실히 좋긴 좋더라구요.

이것도 알아 보니 시리얼번호가 없으면 짝퉁이 있다고 하니 조심해서 알아보시고 구매하시면 될것 같습니다.

정품은 시리얼번호가 붙어 있어요.

도저히 범퍼를 안떼어내고 장착이 불가능해서 #CM모터스 로 차를 옮겼습니다. ㅠㅠ

결국 범퍼를 떼어냈어요. 기왕 하는거 어디 기스라도 나면 안되니까 그냥 제대로 작업합시다.

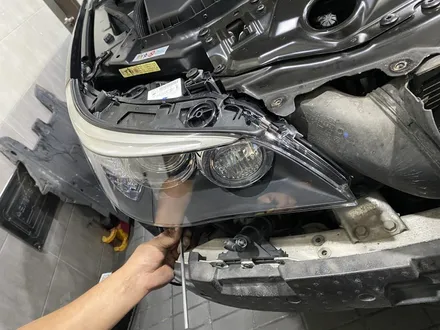

조기 지금 조이고 있는 나사가 밑에 있는데 브라켓이 달려있는 상태에서는 조일수가 없는 거였어요.. ㅠㅠ

원래 달려 있던 브라켓을 그냥 썻으면 저걸 다시 끼울 필요가 없는데 ㅠㅠ 범퍼가 달려있는 상태로는 안되서.. 결국.. ㅠㅠ

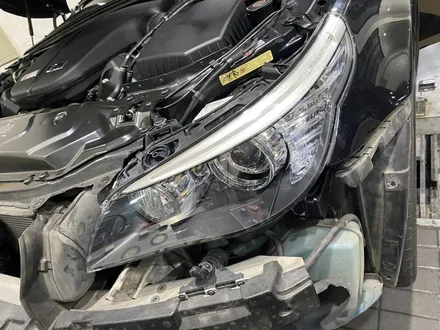

범퍼 단차 잡는중입니다. 라이트위치를 맞춰 주고 있어요.

캬.. 라이트 영롱하다. 진짜 새거라 진짜 투명해요.

조수석쪽도 라이트 위치 잡는중. 어느정도 위치를 맞춰서 최대한 단차가 없게 만든담에 범퍼 조립을 완료 해야 합니다.

조립 끝내고 주차장으로 복귀.. 아랫쪽에 파란건 워셔액 펌프가 터져서.. 냉각수 아닙니다.

라이트 핏을 잘 맞춰놨습니다. 라이트만 바꿨는데 과장 조금 더해서 새차 같은 느낌입니다.

요건 기존에 달려 있던 #LM2모듈 입니다. 요녀석은 어댑티브 기능이 없으므로 반드시 교체 해야 합니다.

요건 바뀐 LM2 AHL 모듈 입니다.

이름에 #AHL ( Adaptive Head Light) 가 포함되어 있는 모듈로 바꿔 주셔야 위에 장착한 #SMC 모듈에 접근이 가능합니다.

이제 곧 8만이네요.. ㅠㅠ

라이트만 바꿨는데 새차 같은 느낌이에요. 엄청 밝아 졌습니다. 깨끗하고 맑고 자신있게 ~ +_+

마지막으로 모두 함께 ㅋㅋㅋ 가운데 Z4를 넣고 찍었어야 했는데.. 아쉽네요. ㅋㅋㅋ

​

이렇게 하드웨어 인스톨은 끝났지만, 아직 몇가지 해줘야 할것이 좀 있습니다.

아직은 좀 알아보고 있는데, 배선 일부를 커넥터에서 변경을 해줘야 할것 같아요.

코딩 프로그램으로 접근해 보려고 했는데 접근이 안됩니다.

SMC 모듈은 뜨는데 변경이 불가능 한것을 보니 아무래도 배선을 변경 해 줘야 하는것 같아요.

다음엔 배선 변경하는 방법과 코딩 방법을 찾아 올께요. +_+
