안녕하세요.

엔진오일의 답 수원점 & 답 모터스 박 팀장입니다^^

오늘의 포스팅은 레저활동에 많이 필요한 견인장치 포스팅입니다~!!

오늘의 주인공!!

현대자동차의 SUV 맥스크루즈 입니다.

맥스크루즈는 싼타페 DM 더프라임과 거의 비슷하게 생겼지만 다르며 길이도 더 길어졌습니다.

캠핑이나 낚시, 여행, 레저활동을 좋아하시는 분들께는 안성맞춤인 차량이죠^^

오늘 주인공은 캠핑 트레일러를 견인하기 위해 견인장치를 장착하기로 하였습니다.

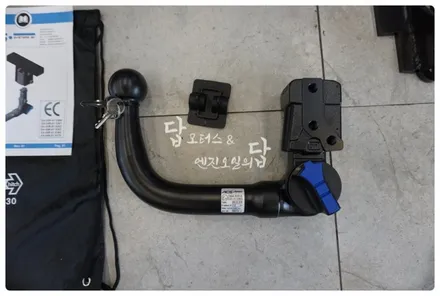

맥스크루즈에 장착될 큐브랙 견인장치입니다.

큐브랙 견인장치는 크게 히치 방식과 ACS 스완넥타입 이렇게 두 가지로 나뉩니다.

오늘 장착할 견인장치는 큐브랙 ACS 스완넥 타입이죠^^

​

제일 오른쪽 사진이 전기 장치입니다.

저가형 전기 장치나 전기장치 없이 바로 배선 연결하는 차량은 합선의 위험이나 트레일러의 전기 장치에 문제가 생겼을 시 알 수가 없습니다.

하지만 URW 전기 장치는 트레일러에 브레이크등이나 깜빡이등 전구에 문제가 생겼을 경우 경보음이 울리며,

깜빡이가 고장 났을 경우 미등이 대신해서 깜빡여주는 역할까지 합니다^^

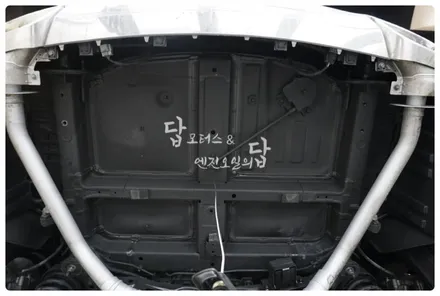

왼쪽이 큐브랙 견인장치 장착 전

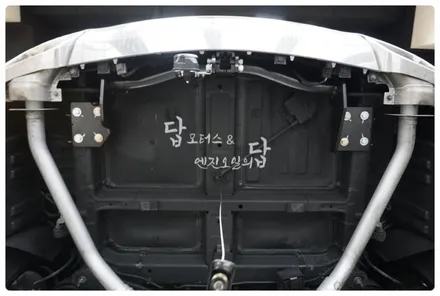

오른쪽이 큐브랙 견인장치 장착 후

큐브랙 견인장치의 장점은 웬만해선 범퍼 가공을 하지 않고 장착이 가능하다는 점!!

차종에 따라 뒷 범퍼를 가공해 줘야 하는 차종도 간혹 있습니다.

맥스크루즈는 가공이 필요 없습니다.

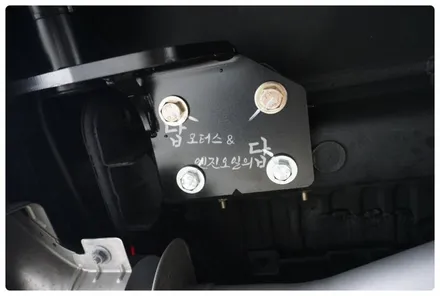

견인장치를 장착 후에는 볼트에 마킹을 해놓습니다.

추후에 점검 시 볼트가 풀렸는지 안 풀렸는지를 확인하기 위해서죠^^

견인장치 장착 후엔 전기 장치를 연결합니다.

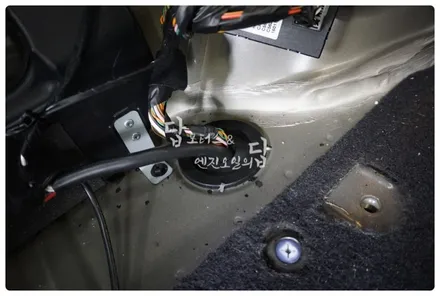

전기 장치는 차량 외부에서 실내로 들어와야 되기 때문에 순정 고무패킹을 이용해 방수처리를 꼼꼼하게 해주는 것이 중요합니다.

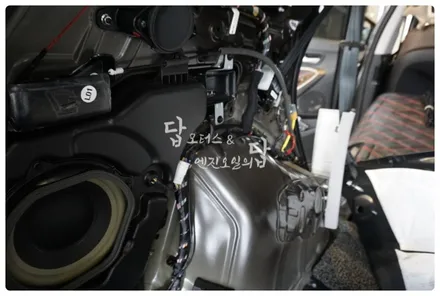

나머지 배선도 마찬가지로 실내 내장재 탈거 후 순정 배선을 따라서 꼼꼼하게 깔아줍니다.

빠르게 작업하기 위해 실내 트림(내장재)을 분해 안 하고 사이로 배선을 쑤셔 넣는 경우 나중에 문제가 생길 위험이 있습니다.

왼쪽 사진 전원선 퓨즈 연결

오른쪽 사진 트레일러 전기장치 테스트기

​

마지막으로 전원선은 반드시 퓨즈를 연결해 혹시 모를 문제 발생 시 전원을 차단해 줄 수 있게 합니다.

퓨즈가 없다면 최악의 경우에는 화재가 날 수도 있기 때문에 필수로 장착해야 합니다.

​

모든 전기 장치까지 작업이 완료되면 마지막으로 트레일러 전기 테스트기를 이용해 테스트를 하고 마무리합니다^^

장착 완료 후 맥스크루즈의 뒷모습입니다.

ACS 스완넥 U 타입 견인장치라 견인볼을 손쉽게 탈부착이 가능합니다.

그리고 전기 장치는 트레일러에 맞는 유럽식 13핀 커넥터를 사용했습니다.

맥스크루즈 큐브랙 ACS 스완넥 U 타입 견인장치.

견인볼을 분리했을 때의 모습입니다.

견인장치를 장착하기 전과 동일한 모습이죠?!

이게 바로 ACS 스완넥 타입 견인장치의 장점입니다^^

견인볼을 손쉽게 탈부착이 가능하며 원래의 모습으로 돌아갈 수 있다는 점~

​
