아슬란

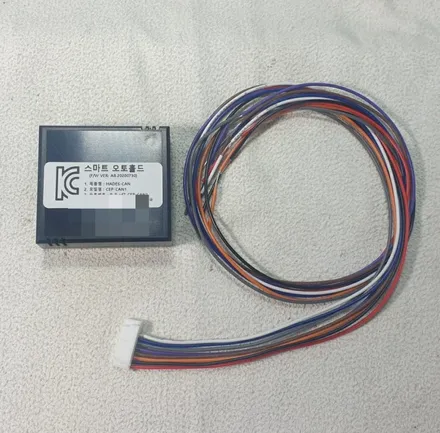

스마트 오토홀드 & 스마트후깜 통합모듈 설치 포인트

① 적색 - ACC

② 검정 - GND

③ 주황 - C-CAN (hi)

④ 갈색 - C-CAN (low)

⑤ 보라 -

⑥ 회색 - 오토홀드(+)

⑦ 남색 - 비상등(후깜)

⑧ 흰색 - 오토홀드(-),ISG(그랜져IG미적용)

※그랜져ig 사용시 팁스위치 5번 내림/ 8번 흰색배선서 연결 사용

http://r3car.com/221414101460

​

오토홀드 연결 포인트

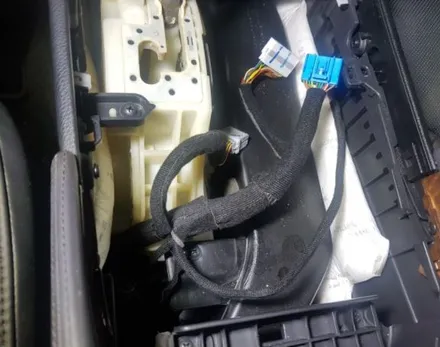

오토홀드 배선 작업에 파랑색 커넥터가 F70 커넥터 입니다

모듈 오토홀드 6번 회색선을

F70커넥터 10번 배선에 브리짓 하면 됩니다

아래 사진과 위 사진은 같은 사진입니다

회로 위치가 달라 보이지만 같은 부분을 VDC스위치를 포함해서 만들 회로 입니다

F70 10번 오토홀드 스위치 배선입니다

F70 12번 ACC 전원 선으로 연결 브리짓

모듈 1번선 전원선 입니다

​

비상등 연결 포인트

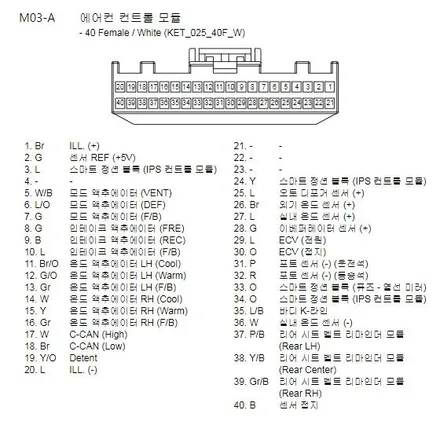

비상등연결 모듈 7번 청색선 M03-A 3번에 브리짓

​

모듈 2번 접지선 M03-B 1번,9번. 둘중 한곳에 접지 브리짓

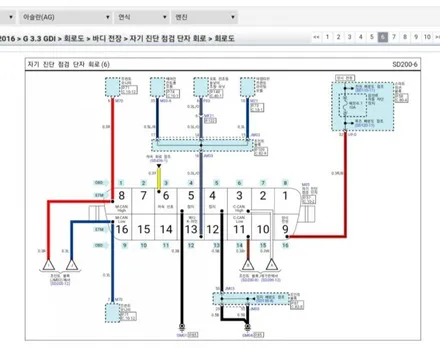

C-CAN OBD,단자에서 하이,로우를 각각. 브리짓 해주면 됩니다
