링컨 MKX 안드로이드 내비게이션 장착- M2C 200A 아틀란 네비 / 의정부 장암동

안녕하세요 알앤비 커스텀입니다.

​

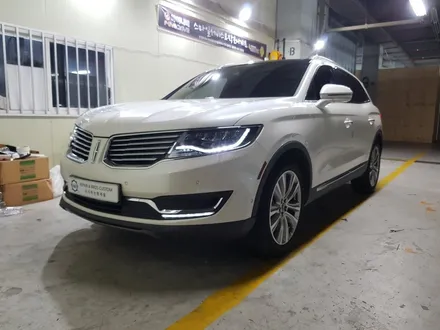

오늘은 안드로이드 내비게이션 장착을 위해 2015년식 링컨 MKX 차량이 입고되었습니다.

​

오늘 장착할 제품은 아트뷰 M2C-200A 모델입니다.

​

안드로이드 기반의 제품으로 데이터를 연결하셔서 T맵과 같은 앱을 사용하실 수 있으며, 데이터가 없다면 기본 아틀란 V5 지도를 사용하실 수 있는 제품입니다.

​

아래의 작업 사진을 참고하시기 바라며, 작업 후 제품 사용법도 포스팅해드리도록 하겠습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

링컨 차량에는 MYVI MS-1400이라는 셋탑형 내비게이션 장착되어 있지만, 내비게이션 불량으로 인하여 사용하지 못하고 계십니다.

​

이런 경우 기존에 작업되어 있는 내비게이션 시스템을 제거한 뒤에 M2C 셋탑 내비게이션을 장착하게 됩니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

차량에는 순정 어라운드 뷰 시스템이 장착되어 있으며, M2C로 변경하셔도 기존에 사용하시는 기능을 모두 사용하실 수 있습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

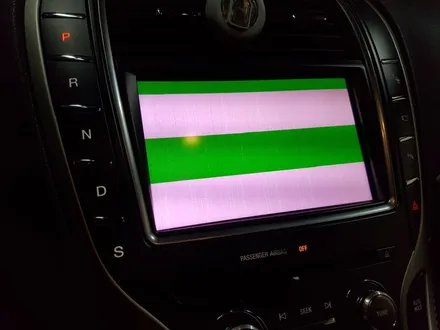

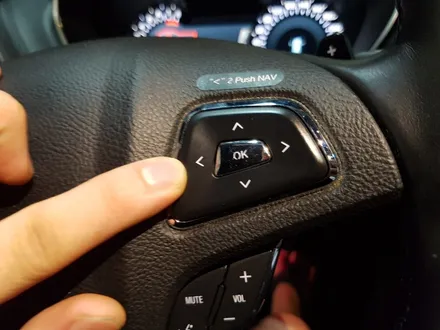

핸들 리모컨에 있는 좌측 버튼을 길게 누르면 내비게이션 화면으로 전환되어야 하지만 내비게이션 불량으로 인하여 화면이 깨지고 있습니다.

​

​

​

​

​

​

​

​

​

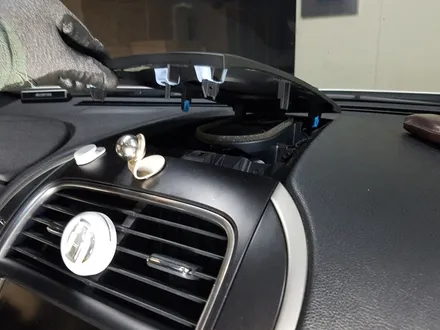

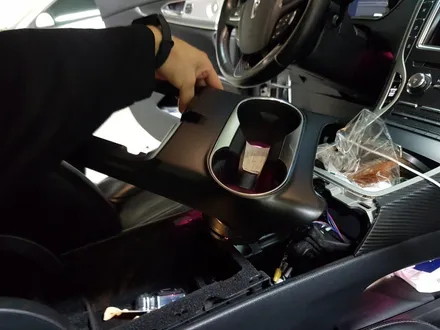

링컨 MKX 차량의 경우 모니터와 중앙 센터패시아가 일체형으로 되어 있기 때문에 탈거시에 조심스럽게 분리해 주어야 합니다.

​

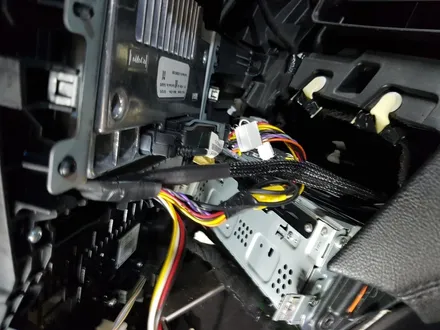

또한 기존에 장착되어 있는 내비게이션 배선들이 어지럽게 늘어져 있으므로 모두 정리하여 제거해 줍니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

탈거한 센터패시아를 가지고 수리실로 이동합니다.

​

그다음 모니터를 분리하여 인터페이스 작업을 진행합니다.

​

순정 모니터를 이용하여 M2C 화면을 보여주어야 하기 때문에 화면 전환을 위한 인터페이스 작업이 필요합니다.

​

​

​

​

​

​

​

​

​

오늘 장착하게 될 M2C BOX와 싱크 2 전용 인터페이스입니다.

​

​

​

​

​

​

​

​

​

모니터에도 기존에 내비게이션에서 사용하던 PCB 보드를 제거한 뒤에 신품 PCB로 교체하게 됩니다.

​

​

​

​

​

​

​

​

​

기존에 사용하던 내비게이션 배선은 사용할 수 없으므로 모두 제거해 줍니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

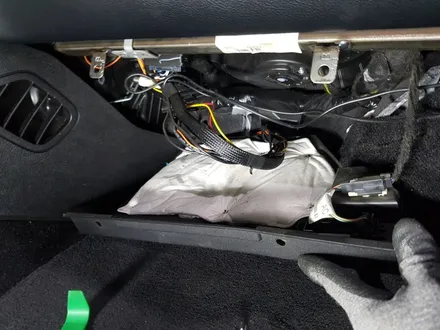

인터페이스 모듈은 순정 오디오 위에 부착해드렸으며, 내비게이션 본체는 조수석 글로브 박스에 고정시켜드렸습니다.

​

​

​

​

​

​

​

​

작업이 완료되었습니다.

​

기존에 깨지던 내비게이션 화면이 정상적으로 M2C 화면을 보여주고 있습니다.

​

​

​

​

​

​

​

​

​

보통 캔 신호를 이용하여 핸들 리모컨으로 화면 전환이 가능하지만, 차량에 따라 신호가 맞지 않는다면 위와 같이 토클 스위치를 이용하여 내비게이션 화면으로 전환하여 사용하실 수 있습니다.

​

스위치 위치는 사용하시기 편한 위치에 부착해드렸습니다.

​

​

​

​

​

​

​

​

내비게이션 화면으로 전환하여 기본적인 기능 테스트 및 앱 설치를 도와드립니다.

​

다른 안드로이드 기반 제품과는 다르게 M2C-200A 모델의 경우 아틀란 V5 지도가 탑재되어 있기 때문에 데이터 연결 없이도 내비게이션 기능을 사용하실 수 있습니다.

​

또한 캔 신호를 이용하여 후진 시에 자동적으로 순정 어라운드 뷰 화면으로 전환됩니다.

​

​

​

​

​

​

​

​

​

M2C-200A 모델의 경우 안드로이드 기반의 제품이므로 스마트폰처럼 데이터를 연결하여 사용하셔야 합니다.

​

기본적으로 스마트폰 핫스팟을 이용하여 데이터를 연결해 주실 수 있습니다.

​

데이터를 연결하신 뒤에는 T맵과 카카오 네비와 같은 앱을 사용하실 수 있으며, 음악 스트리밍을 위해 지니 또는 멜론을 사용하실 수 있습니다.

​

또한 유튜브와 넷플릭스와 같은 스트리밍 서비스도 사용하실 수 있습니다.

​

M2C-200A를 장착하시면 기존에 단순히 길 안내만 해주던 내비게이션에서 다양한 활용을 할 수 있는 스마트 기기로 변신할 수 있습니다.

​

​

​

​

​
