포드 이스케이프 카플레이 모듈 시공 / 의정부 장암동

안녕하세요 수리하는 형제들입니다.

​

오늘은 카플레이 모듈을 장착하기 위해 2014년식 포드 이스케이프 차량이 입고되었습니다.

​

차량에는 순정 모니터와 싱크 2 시스템이 장착되어 있으며, 차량 모니터를 이용하여 카플레이를 사용하시기 위해 방문해 주셨습니다.

​

카플레이란 IOS 기반을 이용하여 차량 인포테인먼트를 확장시켜주는 기능입니다.

​

모니터를 교체하실 필요 없이 순정 모니터 화면 그대로 나의 스마트폰 기능을 사용할 수 있다고 생각하시면 됩니다.

​

대표적으로 T 맵이나 카카오 네비 같은 지도 앱을 사용하실 수 있으며, 음악 감상을 위해 유튜브 뮤직이나 멜론, 지니와 같은 스트리밍 서비스도 사용하실 수 있습니다.

​

또한 차량 마이크를 이용하여 음성 인식 기능도 가능하며, 대표적으로 SIRI와 구글 어시스턴트를 활용하실 수 있습니다.

​

하지만 운전 중에 방해가 될 수 있는 영상 시청은 할 수 없다는 점은 참고해 주세요.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

최근에 출시되는 차량의 경우 카플레이 또는 안드로이드 오토 기능이 포함되어 있거나 옵션으로 추가할 수 있습니다.

​

하지만 구형 차량의 경우 카플레이 기능이 빠져 있기 때문에 추가로 모듈을 설치하여 사용하셔야 합니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

모듈을 장착하여도 외관상의 변화는 없습니다.

​

기존처럼 동일하게 순정 기능을 사용하시면서 카플레이 화면으로 전환하여 사용하실 수 있습니다.

​

​

​

​

​

​

​

​

​

대부분 수입차량의 경우 차량 출고 당시 셋탑형 내비게이션이 장착되어 있습니다.

​

보통 지니, 아틀란 맵이 설치되어 있으며, 카플레이 작업 시 해당 내비게이션을 제거하고 작업을 해야 합니다.

​

​

​

​

​

​

​

​

​

오늘 준비한 제품은 국산 인터페이스와 유무선 카플레이 모듈로 준비하였습니다.

​

​

​

​

​

​

​

​

​

작업을 위해 마감재와 순정 모니터를 탈거합니다.

​

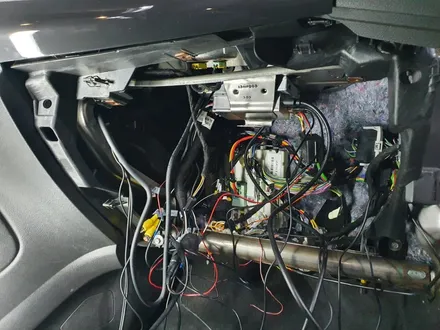

그다음 기존에 작업되어 있던 셋탑박스형 내비게이션을 제거해 줍니다.

​

기존에 사용하던 배선들은 필요하지 않기 때문에 모두 제거해 줍니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

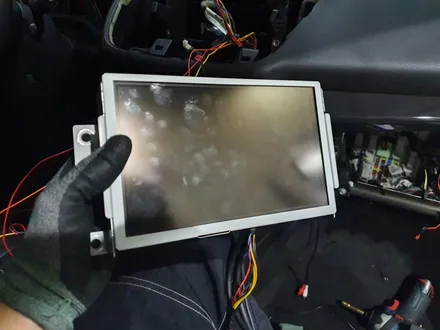

순정 모니터를 분해한 뒤에 인터페이스 PCB 기판을 장착합니다.

​

해당 PCB는 카플레이 화면으로 전환해 주는 역할을 해줍니다.

​

​

​

​

​

​

​

​

​

카플레이 모듈은 글로브 박스 안쪽에 단단히 고정시키고 배선 정리하여 작업이 마무리됩니다.

​

I70 카플레이 모듈의 경우 유무선으로 연결 가능하지만, 최초 연결 시에는 유선으로 연결해 주어야 합니다.

​

그렇기 때문에 추가 USB 슬롯은 글로브박스 내부로 빼어드립니다.

​

​

​

​

​

​

​

​

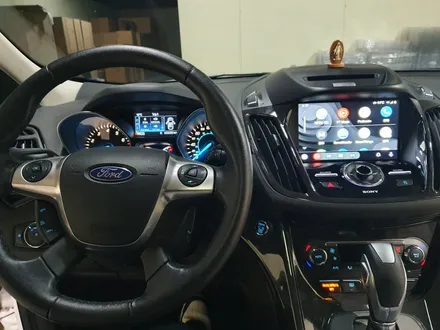

장착이 완료되었습니다.

​

시동을 걸고 카플레이 전환 스위치를 눌러주시면 위의 사진처럼 카플레이 대기 화면으로 전환됩니다.

​

해당 화면에서 스마트폰에서 카플레이를 연결해 주시면 자동적으로 화면이 전환됩니다.

​

아이폰 유저의 경우 카플레이로 연결해 주시고, 안드로이드 유저라면 안드로이드 오토로 연결해 주시면 됩니다.

​

​

​

​

​

​

​

​

​

간단한 사용 영상을 참고해 주세요.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

제가 사용하는 핸드폰 기종은 갤럭시 모델이기 때문에 안드로이드 오토로 실행해 보았습니다.

​

최초 연결 시 USB 슬롯에 핸드폰을 연결해 주면 핸드폰에서 자동적으로 인식되어 안드로이드 오토가 활성화됩니다.

​

추후에 무선으로 연결을 원하시면 블루투스를 이용하여 연결하실 수 있습니다.

​

​

​

​

​

​

​

​

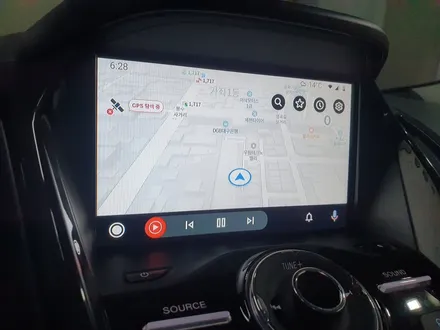

안드로이드 오토 기본 화면입니다.

​

저는 네이버 지도를 사용하고 있기 때문에 화면에 네이버 지도가 표시됩니다.

​

카플레이 모듈의 장점은 복잡한 연결 과정 없이 차량에 탑승하면 자동적으로 블루투스가 연결되어 카플레이 기능을 사용하실 수 있다는 겁니다.

​

그다음부터는 평소에 스마트폰을 이용하여 지도를 사용하시는 것처럼 사용하실 수 있습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​
