안녕하세요 제주 플레이앤드입니다..

​

오늘은 그랜저ig 차량에 순정 어라운드뷰를 시공해 보았습니다..

어라운드뷰, 서라운드뷰 같은 기능으로

차량의 360도 전체를 한눈에 볼 수가 있어 주차 시 상당히 편하게 사용할 수 있는 옵션이죠..

신차 출고 후 부족하시다 느끼셔서 저희 플레이앤드에 문의 후 방문을 해주셨지요..

애프터마켓용 제품의 어라운드뷰도 시공이 가능하지만

순정의 연동 기능으로는 순정만 한 것이 없겠죠??

또한 순정부품이기에 내구성에서나 안전성에서도 우수하기에

많은 분들이 순정의 어라운드 뷰를 시공하시는 것이겠죠..

​

자 그럼 시작하겠습니다..

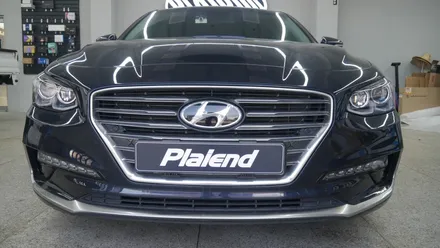

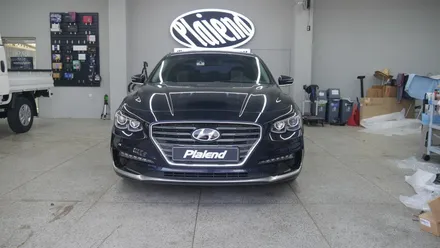

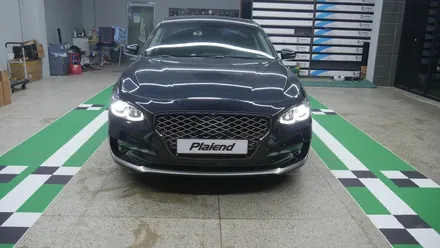

자 오늘 시공에 들어갈 그랜져ig 차량입니다..

얼마 전 포스팅된 순정의 LED 라이트와 동시에 시공을 진행하였는데

이번엔 어라운드뷰를 포스팅해볼게요..

​

https://blog.naver.com/kruzado/222691540098

이전 그랜저 LED라이트 포스팅은 위 URL을 참조하세용~

​

자 시공 전의 모습을 보도록 하겠습니다..

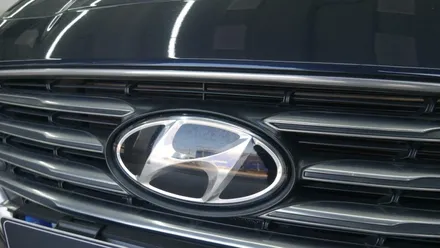

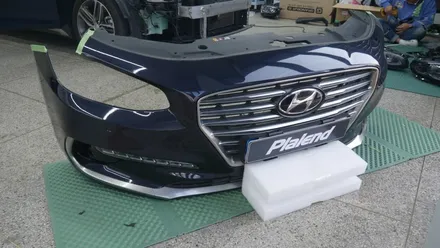

프론트 그릴에는 전방 카메라가 없는 모습이죠..

그렇기에 그릴과 카메라가 추가로 설치가 되어야 합니다..

​

그리고 사이드미러 하단에도 카메라가 없구요..

사이드미러는 부품은 개별로 교체가 되면 좋겠지만

통째로 교체를 진행해야 합니다..

​

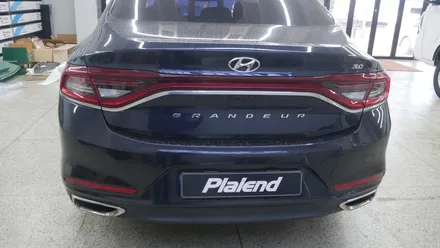

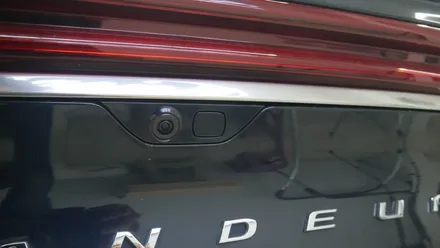

그리고 트렁크 부분의 후방카메라입니다..

현재는 후방카메라가 장착이 되어있지만

어라운드뷰용 광각 카메라로 교체가 되어야 합니다..

​

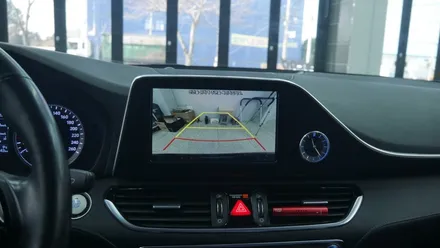

현재 후진 시에는 후방카메라만 작동이 되는 모습이지만

시공 후에는 차량의 360도를 한 번에 볼 수 있게 만들어 준답니다..

모니터에는 여러 가지의 뷰 모드로 윈하는데로 화면을 전환시켜줄 것이랍니다..

​

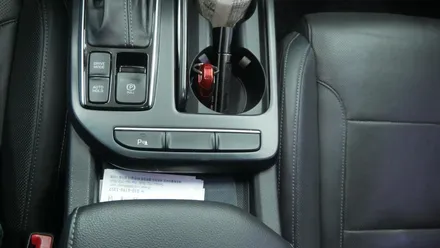

콘솔 부분에는 어라운드뷰 버튼이 없으니 이 부분에 스위치도 교체..

​

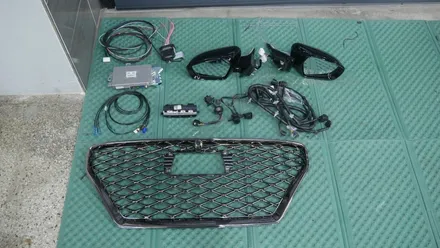

그랜저ig 어라운드뷰에 필요한 모비스 순정부품입니다..

그릴은 튜닝 그릴이기에 요건 순정이 아니겠죠?

별거 없는 것 같지만 부품 가격이 상당히 높답니다..

그러니 가장 좋은 것은 신차 계약 시 옵션을 넣는 것이 가격도 저렴하답니다..

아무래도 기존의 부품을 모두 교체를 하는 것이니 비쌀 수밖에 없어요..;;

​

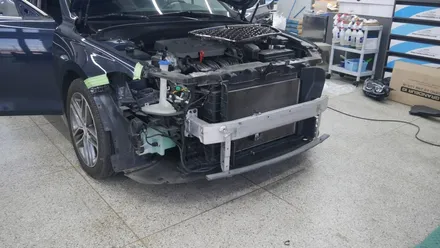

자 빠르게 시공 부위를 탈거합니다..

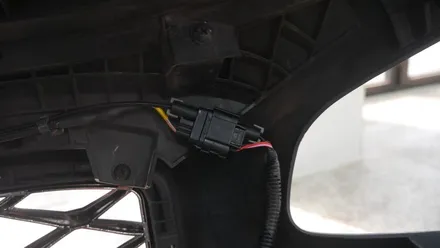

프론트 범퍼는 그릴 교체 및 카메라 장착 그리고 배선 작업을 진행..

그릴은 지파츠 그릴로 시공이 이루어지며

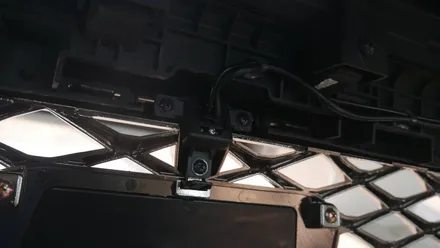

카메라를 고정 후 전방의 와이어링을 교체하여 순정과 동일하게 시공을 하게 됩니다..

​

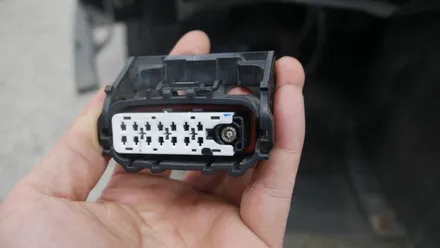

기존에 없던 카메라 영상 동축케이블을 삽입하여 연결이 되며

별도의 배선 개조가 아닌 순정 커넥터에 넣는 것이기에

순정같이 깔끔한 시공이 되는 것이랍니다..

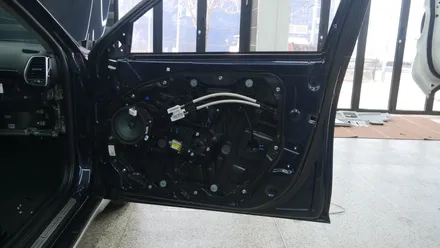

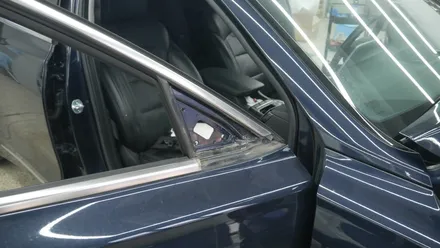

그리고 도어트림을 탈거 후 사이드미러 교체 및 배선 작업..

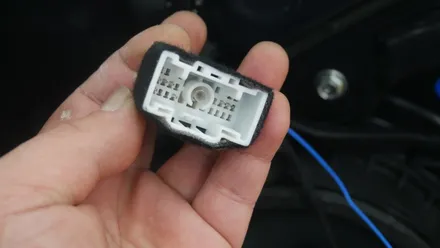

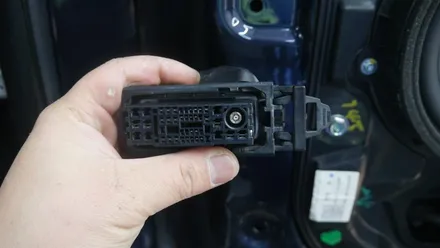

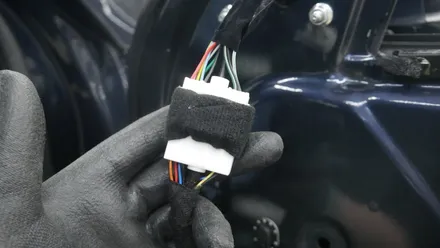

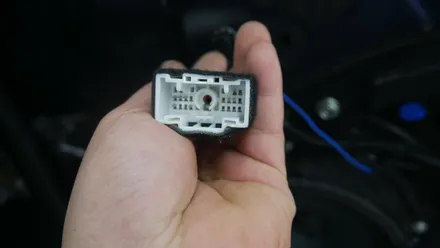

사이드미러 커넥터에도 순정의 동축 케이블을 삽입하여 주어야 하죠..

그리고 흡음 테이핑으로 시각적으로 깔끔하고

잡소리가 나지 않도록 만들어 줍니다..

​

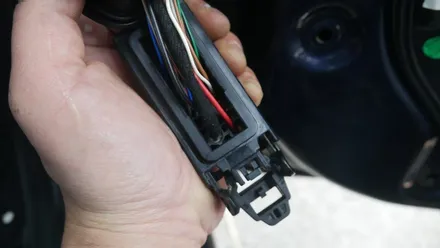

도어에서 실내로 넘어가는 주름관 역시 케이블과 핀을 삽입하여

순정과 동일하게 시공이 이루어집니다..

이렇게 시공을 해야만 추후 정비 시에도 용이하기 때문이죠..

​

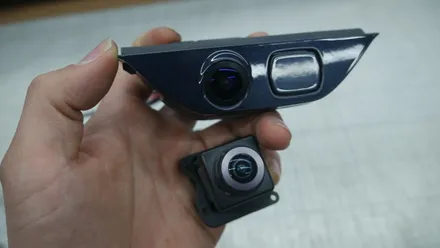

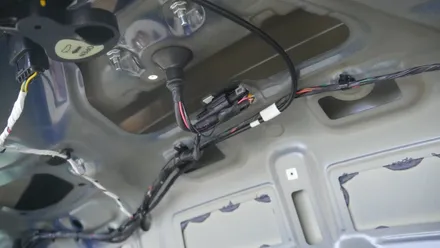

그리고 후방카메라도 어라운드뷰용 광각 카메라로 교체..

​

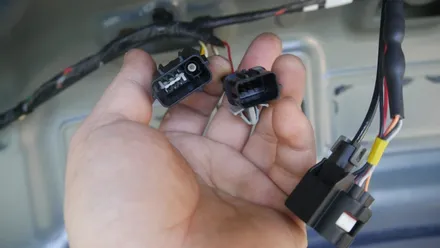

후방카메라 커넥터는 일반형이기에 이 부분도 순정의 커넥터로 교체를 하여

깔끔하게 배선을 마감합니다..

​

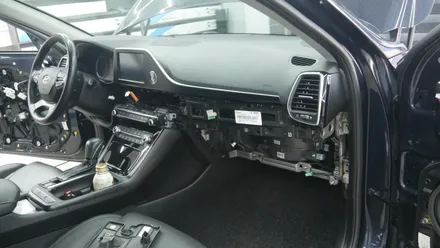

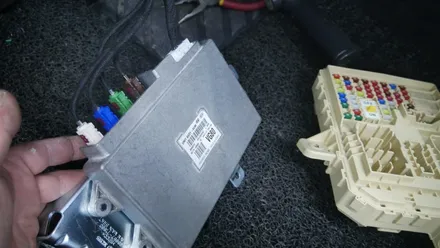

마지막 어라운드뷰 유닛에 모든 영상선을 넣어주고

순정의 매뉴얼 그대로 전원과 CAN을 열결하여 마무리를 하게 됩니다..

이렇게 글로 설명을 해도 복잡한데

실제로 작업 시 참 손이 많이 가는 작업이 어라운드뷰랍니다..

​

모든 부품을 교체한 후의 모습을 보겠습니다..

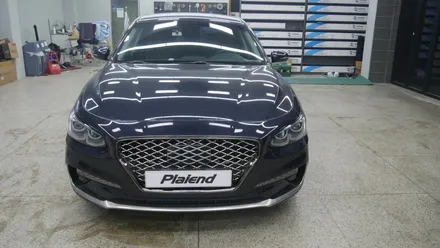

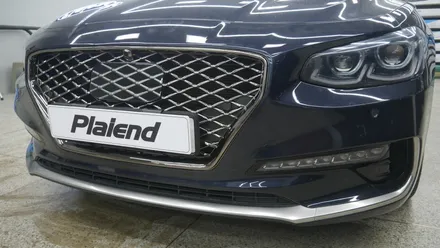

지파츠 스포츠 그릴이 참 멋지네요..ㅎㅎ

​

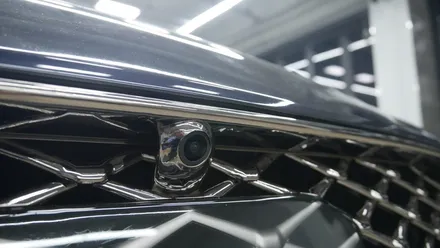

프론트 그릴엔 전방 카메라가 순정 그대로 이식이 되었지요..

이질감 없으며 깔끔합니다..

​

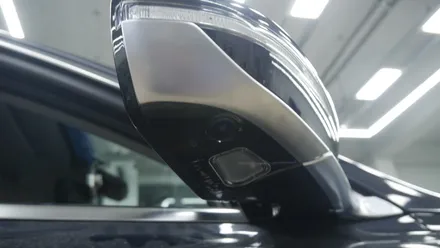

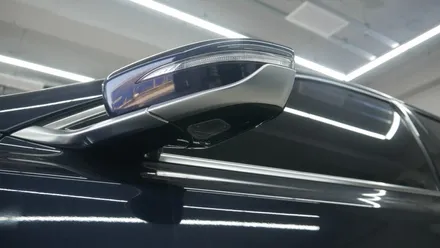

그리고 사이드미러 하단에 카메라가 적용되었으며

흠... 그냥.. 순정입니다..

​

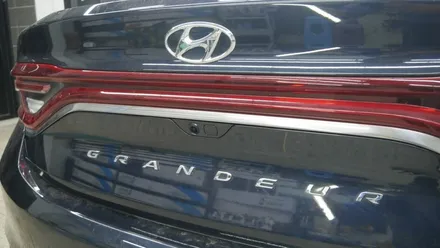

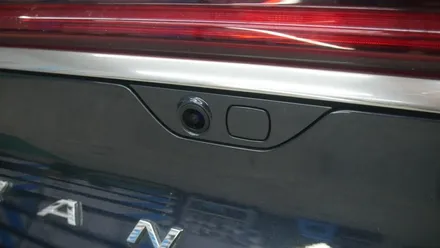

후방카메라도 교체가 되었는데 잘 모르시겠죠??

​

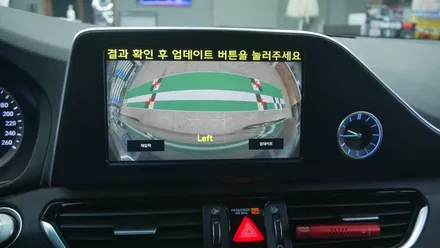

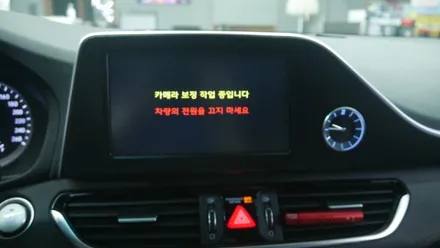

마지막으로 4개의 영상을 하나의 완전한 영상으로 만들기 위한

보정 작업을 진행합니다..

​

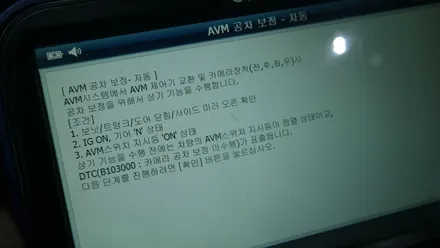

전용 진단기를 이용하여 보정 모드로 진입하여

간단한 터치를 하여 보정을 하게 됩니다..

​

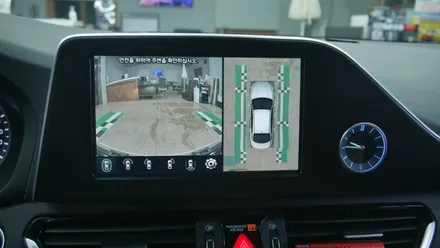

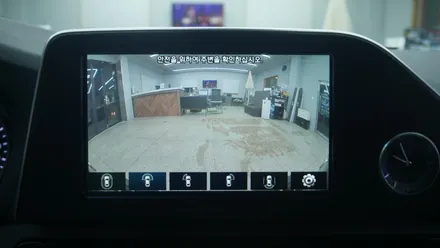

그 이후 작동 시의 모습으로 차량의 전체적인 어라운드뷰 영상이 작동을 하게 됩니다..

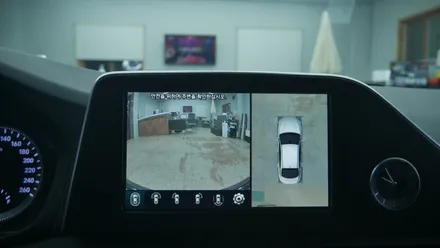

하단의 여러뷰의 모드가 활성화되어 원하는 뷰 모드로 변경도 가능하죠..

​

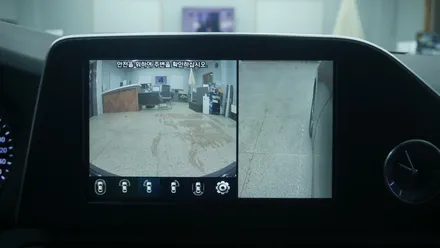

이렇게 사이드나 와이드 한 화면으로

주차 시 필요한 뷰로 변경하여 사용하시면 되겠습니다..

​

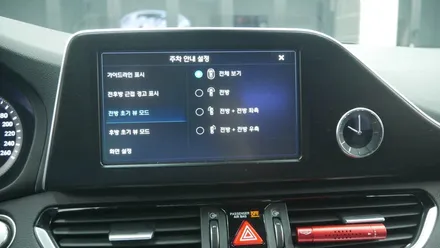

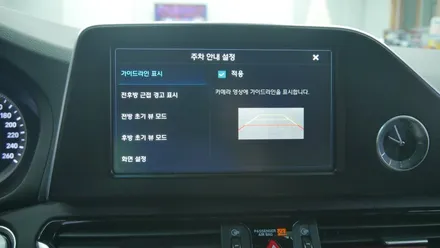

네비 화면에서 어라운드뷰의 설정도 모두 가능하니

순정의 기능 모두를 사용하실 수 있습니다..

​

순정 어라운드뷰의 작동영상입니다..

후진 시에 왼쪽 영상이 후방카메라가 작동이 되며

드라이브 시에는 전방 카메라로 전환이 되어지죠..

​

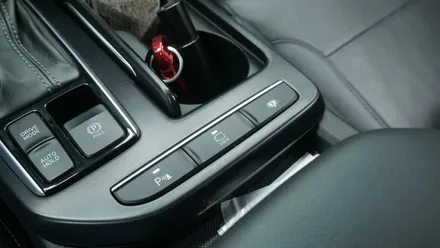

그리고 콘솔엔 어라운드뷰 스위치가 새롭게 만들어져

주행 시 버튼을 눌러 어라운드뷰를 확인하실 수도 있답니다..

​

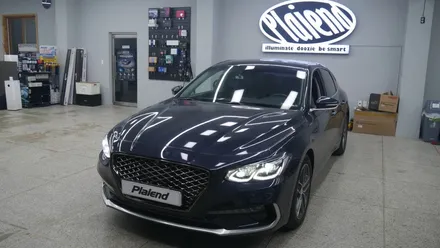

이렇게 그랜져ig 차량의 시공이 모두 완료되었습니다..

조금 디테일하게 설명을 하다 보니 포스팅이 길어졌네요..;;

차량이 출고 후 부족한 순정 옵션이 있다면 편하게 문의주세요..

​

그럼 오늘의 제주 그랜져ig 순정 어라운드뷰 시공 포스팅을 마치겠습니다~!!

​
