아우디 A7 안드로이드 올인원 시공 / 의정부 장암동

안녕하세요 알앤비 커스텀입니다.

​

오늘은 안드로이드 올인원을 장착하기 위해 2015년식 아우디 A7 차량이 입고되었습니다.

​

기존에 장착했던 모니터 일체형 제품과는 조금은 다른 제품을 구매해오셨습니다.

​

별도의 셋탑박스와 모니터를 결합하는 방식의 제품입니다.

​

제품은 고객님께서 직접 알리 익스프레스를 통해 직구해오신 제품이며, 장착만 도와드렸습니다.

​

안드로이드 올인원은 저희가 취급하는 제품이 아니기 때문에 해외 직구를 통해 구매해오시거나, 구매 대행을 통해 구매하실 수 있습니다.

​

또한 최근에는 국내 내비게이션 제조사에서도 안드로이드 올인원 형태의 제품을 판매하고 있는 것으로 확인됩니다.

​

아우디 안드로이드 올인원 시공 시 3~4시간 정도의 작업시간이 소요됩니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

차량이 입고된 후에는 우선 차량 상태부터 확인합니다.

​

아우디 차량의 경우 기존 MMI 시스템과 연동하여 사용되기 때문에 오디오 불량이 있을 경우에는 장착이 불가합니다.

​

또한 순정 후방카메라를 연동하여 사용하실 예정이기 때문에 후방카메라도 확인합니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

오늘 장착하게 될 아우디 A7 전용 12.3인치 안드로이드 올인원입니다.

​

앞서 말씀드렸듯이 모니터와 본체 셋탑박스가 분리된 형태로 제작된 제품입니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

4G 인터넷을 위한 안테나 슬롯과 GPS 안테나, 옵션 케이블, 메인 케이블 단자가 있으며, 순정 화면을 연동하기 위해 LVDS 커넥터가 준비되어 있습니다.

​

모니터와 본체가 분리되어 있기 때문에 발열 부분에서 이점이 있을 것 같습니다.

​

​

​

​

​

​

​

​

​

구매해오신 제품을 확인한 뒤에 작업을 위해 차량 마감재를 탈거합니다.

​

순정 모니터를 탈거한 뒤에 중앙 MMI를 탈거합니다.

​

순정 모니터는 더 이상 사용하지 않기 때문에 박스 안에 담아서 차량에 넣어드렸습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

배선 작업을 위해 글로브 박스를 탈거해 보니 기존에 작업되어 있는 배선들이 보입니다.

​

기존에 카플레이 모듈을 별도로 설치하시는 걸로 파악됩니다.

​

하지만 이 배선들도 더 이상 필요하지 않기 때문에 모두 제거합니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

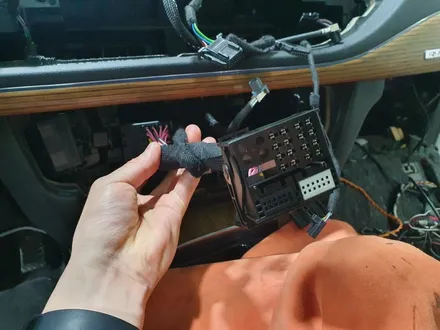

MMI 메인 커넥터에 신호선을 연결한 부분이 있었기 때문에 모두 제거한 뒤에 원상복구를 합니다.

​

만일 기존에 내비게이션 또는 오디오 작업이 되어 있으시다면 작업 전에 미리 작업자에게 말씀해 주시는 것이 좋습니다.

​

기존 작업물을 제거할지를 고민해야 되며, 제거가 필요할 경우에는 작업 시간이 추가될 수 있습니다.

​

​

​

​

​

​

​

​

​

기존 카플레이 배선들을 모두 제거한 뒤에 안드로이드 올인원 배선 작업을 진행합니다.

​

안드로이드 올인원 작업 시 배선을 탈피하지 않고 순정 배선에 연결하여 작업이 가능하기 때문에 추후 원상복구가 가능합니다.

​

​

​

​

​

​

​

​

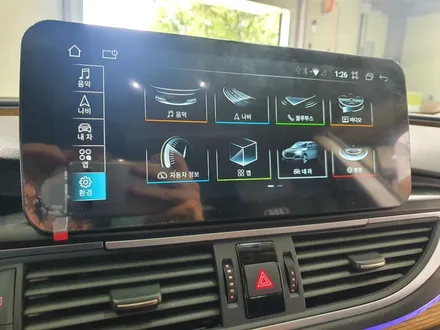

아우디 A7 12.3인치 안드로이드 올인원 장착이 완료되었습니다.

​

작업 중에 여러 문제가 있었지만, 다행히 작업이 완료되었습니다.

​

장착이 끝난 뒤에는 동작 테스트 및 기본 앱을 설치해 드리고 있습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

해당 제품에 대한 팁을 드리자면, 순정 MMI 화면을 연동하기 위한 세팅 방법이 따로 존재합니다.

​

보통 공장 설정에 진입하여 차량에 맞는 버전을 맞춰주면 되지만, 해당 제품은 조금 다른 세팅 방법이었습니다.

​

​

​

​

​

​

​

​

​

​

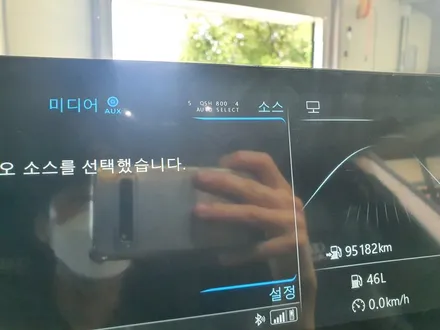

우선 안드로이드 올인원 메인 화면에서 좌측 메뉴 중 "내 차" 메뉴를 눌러서 순정 화면으로 전환합니다.

​

이후에 위의 사진처럼 우측 하단을 길게 5초간 누르면 화면이 깜박거리면서 세팅 화면으로 전환됩니다.

​

​

​

​

​

​

​

​

​

세팅 화면으로 전환되면 자동적으로 차량에 맞는 버전으로 변경됩니다.

​

그다음 차량에 맞는 세팅 값을 찾기 위해 올인원 화면 좌우 측을 터치하여 세팅 값을 변경합니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

차량에 맞는 세팅 값을 찾았다면 마지막으로 올인원 화면 중앙 상단부분을 위에서 아래 슬라이딩으로 터치하시면 설정값이 저장됩니다.

​

​

​

​

​

​

​

​

​

​

만일 올인원을 설치하신 뒤에 조그셔틀이 동작하지 않거나, 후방카메라 화면으로 전환되지 않는다면 위의 방식대로 올인원 세팅을 맞춰보시기 바랍니다.

​

​

​

​

​

​

​

​

​

그리고 또 한 가지 참고 사항으로는 해당 차량은 후방카메라 외에도 순정 전방 카메라가 장착되어 있습니다.

​

하지만 안드로이드 올인원으로 교체하실 경우 후진 시에만 화면 전환이 가능하기 때문에 순정 전방 카메라를 사용하실 수 없습니다.

​

​

​

​

​

​

​

​

​

차량에 맞는 세팅이 끝났다면, 차량 정보를 안드로이드 올인원에서 확인하실 수 있습니다.

​

도어 문 열림이나 RPM, 속도계, 공조기 연동 등이 가능합니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

안드로이드 올인원은 중국에서 판매되는 상품이다 보니 언어 설정부터 한글 키보드, 국내 지도 앱이 없기 때문에 기본적으로 설치해 드리고 있습니다.

​

지도 앱은 T 맵을 설치해 드렸으며, 유튜브와 멜론을 설치해 드렸습니다.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

테스트가 끝나면 고객님에게 간단한 사용법에 대하여 설명을 드리고 차량이 출고됩니다.

​

안드로이드 올인원을 구매하실 때에는 반드시 구매 전에 판매자에게 차량과 호환되는지를 확인하시고 구매하시기 바랍니다.

​

차종과 연식, 옵션에 따라 호환되지 않을 수 있기 때문에 확인 후에 구매해 주세요.

​

제품을 수령하신 뒤에 전화 주시면 스케줄을 확인하여 예약 작업이 가능합니다.

​

안드로이드 올인원은 당일 3~4시간 정도 소요됩니다.

​

안드로이드 올인원에 대하여 궁금하신 점이 있으시다면 언제든지 문의해 주세요.

​

감사합니다.

​

​

​

​

​

​

​

​

​
