2012년 E300 (W212) NTG4.5HU 애플 카플레이 빌드업 in Plug & Play 방식 / 서울 구로구 구로동

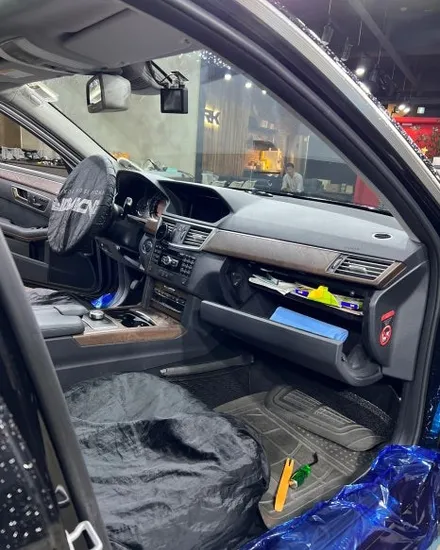

사전 예약을 통해 카플레이 SCB-NTG4.5 인터페이스 설치를 위해 입고된 2012년식 E300 (W212)입니다.

​

2012년 W212 E300 모델같은 경우 출고 당시 독일에서 순정맵이 탑재되어 국내에 판매가 되었는데요 ,

2012년 그당시로 돌아가 순정맵을 처음 작동시켰을때 그 불편함은 큰 충격이였죠 .

2023년이 되어서야 W212 차량에도 순정 컨트롤 방식과 음성(SIRI) 컨트롤로 조작이 가능한 아이폰 카플레이 시스템 구현이

가능 하다는것을 알게된 이상 더 망설이지 않고 , 차량을 입고 시켜 주셨답니다.

​

* 벤츠 E300 ( W212 ) NTG4.5 HU 에 카플레이 연동 참조 동영상 *

​

위 동영상과 같은 기능을 구현 하기 위해서는 카플레이 인터페이스 SCB-NTG4.5 가 차량에 설치가 되는데요 .

장착방식이 PLUG & PLAY 이고 , 순정 배선 훼손없이 설치가 가능하지만,,,, 차량 순정 HU 뒤에서 LVDS와 파워캔배선이 연결되고,

때로는 .. 아이폰을 연결할 USB 슬롯을 차량 암레스트 콘솔 내부에 마운팅을 요구하시는 USER 들도 있기 때문에 ,

개인이 직접 시공하시기는 다소 까다로운 면이 있습니다.

​

차량 HU와 연결되어 카플레이 기능을 구현해줄 SCB-NTG4.5 모듈 설치를 위해 차량 탈거를 시작합니다.

탈거는 되도록 최소화 하여 진행을 합니다. 구지 설치에 필요하지 않은 과도한 탈거는 차량에 좋을리가 없죠 .

​

HU (헤드유닛)이 탈거가 되면 HU와 SCB-NTG4.5 가 연결될 배선 사전 작업이 진행 됩니다.

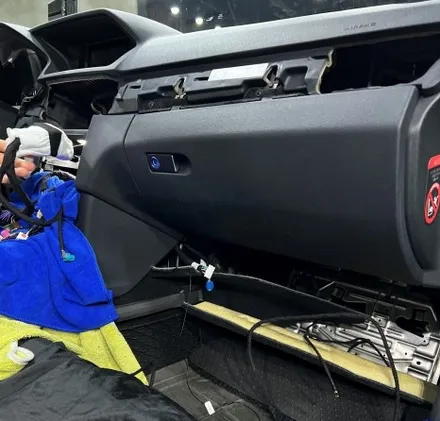

HU 와 연결될 SCB-NTG4.5 카플레이 모듈은 조수석 발판 안쪽으로 위치 될 예정임으로

LVDS 배선과 파워캔 배선은 조수석 발판 쪽으로 내려옵니다.

​

차량 운행중 진동으로 인한 내부 잡소리를 사전에 방지 하기 위해 작업 되는 모든 배선은 흡음재 테이프와 흡음재 패드로 처리 합니다.

​

배선 작업 완료되고 , 순정 HU를 다시 원상태로 조립에 들어갑니다.

​

순정 HU를 원상태로 조립하고 조수석 쪽 발판에 임시로 카플레이 모듈 SCB-NTG4.5를 연결합니다.

가조립 상태에서 순정 상태와 카플레이 동작을 완벽히 확인 하고 완전 조립에 들어갈거고요 .

​

방문해주신 소비자의 요청에 따라 아이폰이 연결될 UBS슬롯을 암레스트 콘솔 내부에 마운팅 해주는 작업에 들어갈겁니다.

​

암레스트 콘솔 내부에 USB슬롯을 마운팅해주기 위해서는 뒷단의 송풍구 파츠를 탈거 해야 하며 , 다소 손이 많이 가는 작업입니다.

​

​

순정 USB 슬롯 밑으로 카플레이 연결을 위한 USB 슬롯을 마운팅 해드렸습니다.

USB슬롯 마운팅을 위해서 홀쏘를 이용해 가공을 해야하는데 ..이부분 역시 조금의 실수라도 생기면 순정 배선에 훼손을 줄수 있기 때문에

사전에 잘 확인하고 조심스럽게 진행 해야 하죠 .

​

************ 이렇게 암레스트 콘솔 내부에 UBS 슬롯을 마운팅 해주면 미관상 깔끔하고 좋아 보이기는 하나

USB 케이블의 연장으로 인해 카플레이 사용시 인식이 간혹 안되는 증상이 발현 되기도 합니다.

이부분에 대한 인지가 정확 해야만 USB케이블을 연장하여 USB슬롯을 마운팅 해드립니다. *************

​

​

USB 슬롯을 암레스트 콘솔 내부에 마운팅후 반대쪽 USB 케이블을 SCB-NTG4.5 카플레이 인터페이스 에서 제공하는 USB 케이블과 연결하고

암레스트 콘솔과 리어 송풍구 파츠를 원상 복구 한 후 기본적인 카플레이 동작 및 순정 AUX 와 마이크와의 연동 , 후방카메라 동작 여부 모두를

가 조립 상태에서 확인 한 후 완전 조립에 들어갑니다.

​

​

W212에서 카플레이는 순정 조그셔틀로 컨트롤이 되고, 카플레이 사운드는 사전에 미리 활성화 시켜놓은 AUX 메뉴에서 출력이 되며

순정 마이크와 연동하여 SIRI 및 음성인식 , 전화기능까지 지원합니다 .

​

W212 E클래스 순정 미디어 메뉴에 AUX가 없다면?

​

이렇게 자체 엔지니어링 모드에 진입하여 AUX 메뉴 활성화가 가능합니다 . 간단하쥬 ~ ?

​

카플레이 사용은 무선보다는 유선으로 사용을 권장해드리고 있습니다.

아무래도 유선으로 사용하는게 무선보다는 안정적으로 동작하는게 맞긴 하지만,

간혹 끊김의 불편함을 감수하더라도 무선 방식을 사용 원하시는 경우 .. 무선 설정을 가장 간편하고 쉽게 하는 방법을 영상으로 소개 해드립니다.

​

1 아이폰 설정 -일반-Carplay 진입하여 등록되있는 목록 모두 삭제

2. SCB-NTG4.5 인터페이스 화면 (8개 아이콘으로 구성) 상단의 맨 왼쪽 카플레이 아이콘 클릭

3. 메뉴에서 블루투스 초기화 선택 - 재부팅

4. 최초 아이폰을 유선으로 SCB-NTG4.5로 연결

5. 아이폰에서 팝업창 (자동으로 나옴) 에서 무선 카플레이 활성화 선택

6. 아이폰 블루투스 설정에서 Carplay XXXXXX 연결 확인

쉽쥬 ??

​
