W222 S클래스 벤츠 안드로이드 M2C 200A 설치

2016 벤츠 W222 S클래스

M2C 200A 안드로이드 셋탑

AUX 생성

​

​

자동차 작업실 준브로 입니다.

​

불편한 벤츠 순정 네비 대신

편리한 안드로이드 네비게이션을 설치해 봅니다.

​

​

있어도 있는 게 아닌 벤츠 순정 네비는

업그레이드도 힘들고 사용하기도 어렵습니다.

​

스마트폰에서 사용하는 티맵처럼

자동 업그레이드에 터치 화면 사용하는

W222 S클래스 네비게이션을 만들어 봅니다.

​

​

먼저 AUX부터 만듭니다.

​

#AUX 가 필요한 이유는 네비게이션이나

유튜브 멜론 등 안드로이드 소리를

자동차 스피커로 사용하기 위해서입니다.

​

싱크 오차 없이 입과 소리가 일치하는

AUX를 사용할 수 있습니다.

​

​

S클래스 안드로이드 설치는 해야 할 일이 많습니다.

​

모니터 터치도 만들어 줘야 하고

AUX도 만들어 줘야 합니다.

인터페이스도 설치하고 M2C 셋탑도 설치해야죠.

어렵진 않지만 시간이 걸리는 작업입니다.

​

​

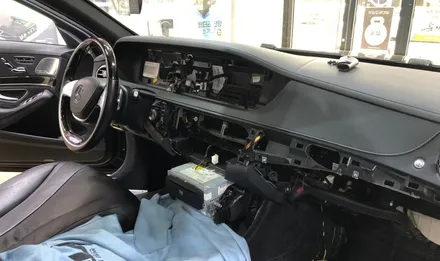

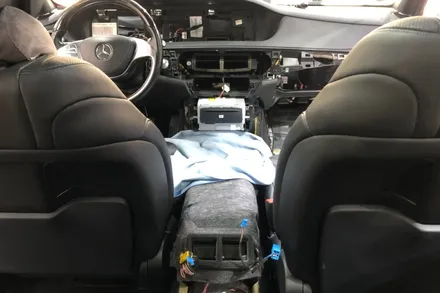

오디오를 꺼내기 위해 필요한 과정입니다.

​

S 클래스답게 쉽사리 오디오를

쉽사리 내어주지 않습니다.

​

그나마 S350은 나은 편입니다.

​

S560이나 마이바흐는 똑같은 차인데도

더 손이 많이 가고 더 힘이 듭니다.

​

​

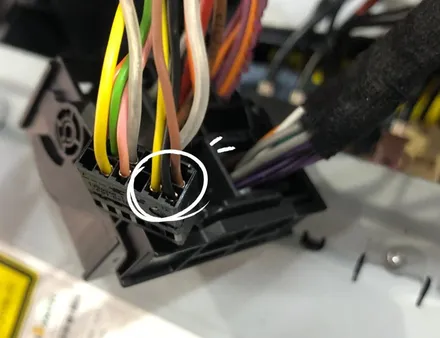

NTG5 오디오 AUX를 만들기 위해

핀을 심어줘야 합니다.

​

흰색 커넥터의 단자를 빼내어 심어주면 됩니다.

​

기존 케이블은 빼내서 한쪽에 잘 정리해 주면 돼요.

​

​

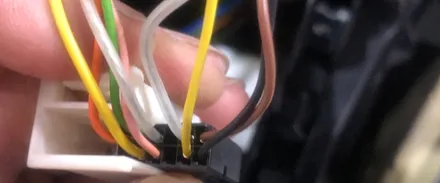

벤츠 NTG5 W222 AUX 핀은

11번(노란색) 접지, 6번(갈색) 좌측 스피커,

12번(검은색) 우측 스피커입니다.

​

케이블을 잘라서 연결해도 되지만

순정에 손상을 주기 싫어

새로운 핀을 삽입합니다.

​

​

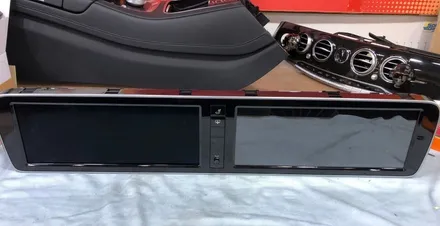

전기형이라 화면이 둘로 나뉘었습니다.

​

네비가 편하려면 터치만 한 게 없습니다.

​

화면 터치로 사용할 수 있게 만들어 줍니다.

​

정전식이라 케이블이 꺾이면 패널을

사용할 수 없게 됩니다.

조심해서 작업해 주어야 합니다.

​

​

GPS 수신 덕분에 시간을 지체했습니다.

쉽게 지나가는 법이 없죠.

​

GPS가 수신되기는 하는데 마음에 들지 않았습니다.

보통 순정 GPS를 연동해서 사용하는데

뭣 때문인지 순정 수신이 원활하지 않았습니다.

​

별도의 GPS를 안 보이는 곳에 설치해서

수신이 잘 되도록 하는데 시간이 지체되었습니다.

​

GPS는 빵빵 터져야 맘이 편합니다.

​

​

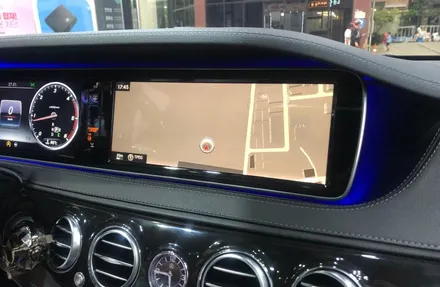

설치된 M2C 200A는 아틀란 지도가

탑재된 모델입니다.

​

데이터가 필요한 안드로이드지만

아틀란 지도는 데이터 연결 없이도

사용할 수 있습니다.

우리가 알고 있는 네비게이션이 바로 이거죠.

​

​

안드로이드에 익숙하지 않은 차주님이라

설명하는데 꽤 오랜 시간이 필요했습니다.

​

WIFI 연결하는 법과 티맵 로그인

그리고 멜론 ID 찾기와 비번 찾기까지

모든 걸 함께한 즐거운 시간이었어요.

​

​

화면분할이 5:5 가 아닌 7:3도 가능한 건

정말 좋은 기능인 것 같습니다.

​

네비에 더 많은 화면을 할당해 주는 게

사용하는데 편리합니다.

​

​

이제는 유튜브도 볼 수 있는 S클래스가 되었어요.

​

​

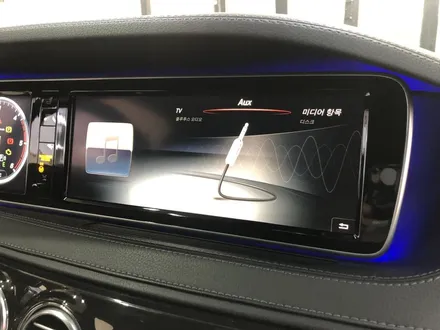

미디어 메뉴에서 AUX를 설정해 주면

차량 스피커로 출력시킬 수 있습니다.

​

자체 스피커는 OFF 해주어야

소리가 2중으로 중첩되지 않아요.

​

라디오를 들으며 네비를 사용하고 싶은 경우

자체 스피커를 사용하면 됩니다.

​

​

그동안 답답했던 벤츠 순정 네비 대신

안드로이드 네비는 운전에 더할 나위 없는

편리함을 줄 것입니다.

​

W222 S클래스 M2C 안드로이드 설치였습니다.

​

​
